主要特點及用途
1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
技術要求
1、閥門設計與制造按API 623-2013、JIS E101、JB/T 3595-2002和NB/T 47044-2014等的規定；
2、閥門試驗按API 598-2009、JB/T 3595-2002、JB/T 9092-1999和GB/T 13927-2008等的規定；
3、結構長度按ASME B16.10-2009、JIS E101、GB/T 12221-2005和NB/T 47044-2014等的規定,或按企標長度或用戶提供尺寸；
4、焊接坡口按ASEM B16.25-2012、JB/T 3595-2002，NB/T 47044-2014和電力工業管理標準78DG等的規定或用戶提供尺寸；
5、壓力溫度額定值按ASME B16.34-2013和GB/T 12224-2005等的規定。

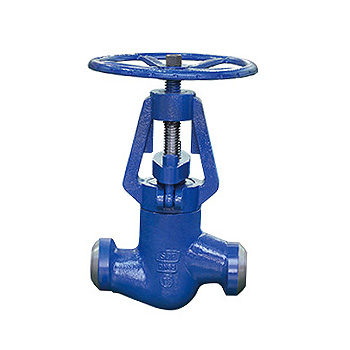

樣圖：
主要性能和使用規范：
| 產品型號 | 公稱壓力PN（MPa） | 試驗壓力（MPa） | 工作壓力（MPa） | 工作溫度（℃） | 適用介質 | |||
| 殼體強度 | 密封 | P54 | P55 | P57 | ||||
| J61H(Y)-100 | 10 | 15 | 11 | / | / | / | ≤425 | 水、蒸汽、油品 |
| J61H(Y)-200 | 20 | 30 | 22 | / | / | / | ||
| J61H(Y)-250 | 25 | 38 | 28 | / | / | / | ||
| J61H(Y)-320 | 32 | 48 | 36 | / | / | / | ||
| J61Y-P54/100V | 20 | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 |
| J61Y-P54/140V | 25 | 38 | 28 | 14 | / | / | ||
| J61Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
| J61Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤550 | |
| J61Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
| J61Y-P54/170V | / | 53 | 39 | / | 17 | / | ||
| J61Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
| J61Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
| J61Y-P57/170V | / | 60 | 44 | / | / | 17 | ||
主要零件材料：
| 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | 閥桿螺母 | 手輪 | 緊固件 |
|
J61H型 J961H型 |
25 WCB |
25 WCB |
鉻不銹鋼鉻鉬鋁鋼氮化 | 鉻不銹鋼 | 鉻不銹鋼 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 |
優質碳鋼 鉻鉬鋼 |
|
J61Y型 J961Y型 |
25 WCB |
25 WCB |
鉻不銹鋼鉻鉬鋁鋼氮化 | 25 | 硬質合金 | ||||
|
J61Y-P54型 J961Y-P54型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38Cr1MoAIA |
12Cr1MoV | 硬質合金 | ||||
|
J61Y-P55型 J961Y-P55型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38Cr1MoAIA |
12Cr1MoV | 硬質合金 | ||||
|
J61Y-P57型 J961Y-P57型 |
12Cr1MoV WC9 |
12Cr1MoV WC9 |
20Cr1Mo1VA 38Cr1MoAIA |
12Cr1MoV | 硬質合金 |
主要尺寸：
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||
| L | D1 | D2 | D3 | α | H | Do | |
| J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V | |||||||
| 10 | 120 | 12 | 25 | ／ | 37.5° | 185 | 140 |
| 15 | 150 | 17 | 36 | ／ | 37.5° | 247 | 200 |
| 20 | 170 | 22 | 42 | ／ | 37.5° | 248 | 200 |
| 25 | 170 | 26 | 42 | ／ | 37.5° | 248 | 240 |
| 32 | 180 | 31 | 44 | ／ | 37.5° | 248.5 | 280 |
| 40 | 230 | 38 | 60 | ／ | 37.5° | 440 | 280 |
| 50 | 350 | 50 | 82 | ／ | 32° | 450 | 320 |
| 65 | 330 | 69 | 100 | 110 | 32° | 669 | 400 |
| 80 | 470 | 84 | 108 | 130 | 32° | 669 | 450 |
| 100 | 560 | 107 | 144 | 165 | 32° | 755 | 500 |
| J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V | |||||||
| 10 | 120 | 12 | 28 | ／ | 37.5° | 189 | 140 |
| 15 | 150 | 17 | 40 | ／ | 37.5° | 250 | 200 |
| 20 | 170 | 22 | 46 | ／ | 37.5° | 252 | 200 |
| 25 | 170 | 26 | 46 | ／ | 37.5° | 254 | 240 |
| 32 | 180 | 31 | 49 | ／ | 37.5° | 254 | 280 |
| 40 | 230 | 38 | 60 | ／ | 37.5° | 440 | 280 |
| 50 | 350 | 50 | 90 | ／ | 32° | 455 | 320 |
| 65 | 330 | 69 | 104 | 110 | 32° | 630 | 400 |
| 80 | 470 | 84 | 110 | 140 | 32° | 672 | 450 |
| 100 | 560 | 107 | 148 | 170 | 32° | 761 | 500 |
