主要性能參數：
公稱通徑：DN15~DN100（NPS1/2~NPS4）
公稱壓力：PN16~42MPa Class（900Lb~2500Lb）
閥體材質：A105、A182-F11、A182-F22、A182-F91等
連接方式：焊接
結構長度：GB/T12221、ANSI B16.10
工作溫度：-29~650℃（根據主體材料而定）
焊接坡口：GB/T12224、ANSI B16.25
驅動方式：手動、氣動、電動、渦輪傳動
密封副噴涂超硬耐高溫、耐磨圖層，保證長使用壽命。
彈簧采用耐高溫合金，耐腐蝕性能好，抗疲勞。
防吹出閥桿設計，使用安全可靠。
球體、閥座一對一精密研磨，精度高，無泄漏。
主要用途：
用于電站鍋爐疏水閥、給水閥、主蒸汽輸送閥等。
A、公稱通徑代號
B、閥類代號
| Q1 | 一片式金屬硬密封球閥（浮） |
| Q2 | 二片式金屬硬密封球閥（?。? |
| Q3 | 三片式金屬硬密封球閥（固） |
C、驅動方式代號
| S | 手動 |
| W | 渦輪傳動 |
| D | 電動 |
| Q | 氣動 |
| Y | 液動 |
D、公稱壓力級代號
用阿拉伯?dāng)?shù)字表示，其數值以兆帕（MPa）為單位的公稱壓力值10倍，磅級直接用磅級單位。
E、通徑形式代號
| B | 全通徑 |
| S | 縮徑 |
| T | 其他 |
F、閥體材料代號
| 01 | 25 | 15 | WCB |
| 02 | 1Cr5Mo | 16 | A217 WC5 |
| 03 | 15CrMo | 17 | A217 WC6 |
| 04 | 12Cr1Mo1V | 18 | A217 WC9 |
| 05 | 0Cr18Ni9(A182-F304) | 19 | CF8 |
| 06 | 0Cr17Ni12Mo2(A182-F316) | 20 | CF8M |
| 07 | 00Cr13Ni10(A182-F304L) | 21 | CF3 |
| 08 | 00Cr17Ni14Mo2(A182-F316L) | 22 | CF3M |
| 09 | A350 LF2 | 23 | A352 LCB |
| 10 | A350 LF3 | 24 | A352 LC3 |
| 11 | A350 LF5 | 25 | A352 LC1 |
| 12 | A350 LF9 | 26 | A352 LC2 |
| 13 | A182 F51 | 27 | 其他 |
| 14 | A182 F91 |
G、連接形式代號
| BW | 對焊 |
| SW | 承插焊 |
| RF | 光面法蘭連接 |
| RJ | 梯形槽面法蘭連接 |
| TH | 螺紋連接 |

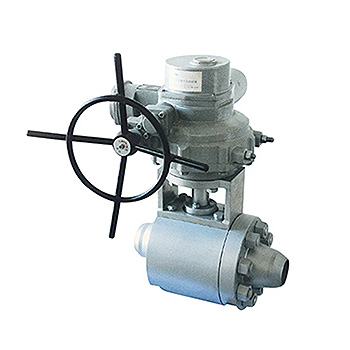

樣圖：
主要外型尺寸：
| DN | L（mm） | H（mm） | ||||||
| 10 | 15.0、16.0 | 25 | 32、42 | 10 | 15.0、16.0 | 25 | 32、42 | |
| 15 | 165 | 105 | ||||||
| 20 | 190 | 128 | ||||||
| 25 | 216 | 254 | 136 | 152 | ||||
| 32 | 229 | 279 | 165 | 185 | ||||
| 40 | 241 | 305 | 305 | 192 | 215 | 232 | ||
| 50 | 292 | 368 | 368 | 451 | 235 | 242 | 268 | 285 |
| 65 | 330 | 419 | 419 | 508 | 289 | 318 | 324 | 356 |
| 80 | 356 | 381 | 470 | 578 | 345 | 365 | 382 | 398 |
| 100 | 432 | 457 | 546 | 673 | 368 | 395 | 419 | 426 |
