產品簡介

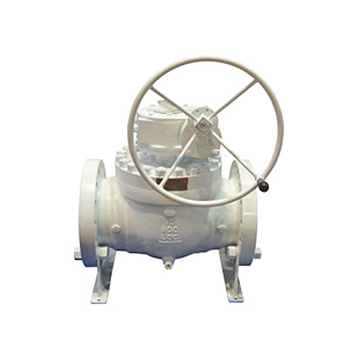

上裝式金屬硬密封球閥
上裝式金屬硬密封球閥
產品價格：￥900
上架日期：2017-12-25 11:17:36
產地：良工閥門
發貨地：上裝式金屬硬密封球閥
供應數量：不限
最少起訂：1臺
瀏覽量：177
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明
          固定式設計,整體從閥體上部裝入,閥桿與球連為一體,杜絕了閥桿松動或脫出的可能.閥桿密封采用柔性石墨,中法蘭采用柔性石墨或鋼墊來實現密封。閥座密封圈從閥體兩邊通道裝入,兩邊加柔性石墨填料密封,在閥座臺階入設有彈簧.依壓時,兩邊的預緊力依靠調整圈壓迫彈簧來實現.壓力升高時,介質進入閥座后部,使閥座緊體達到密封。


    技術要求


    1、閥門設計與制造按API 6D-2014、API 608-2012和GB/T 12237-2007等的規定；
    2、閥門試驗按API 598-2009、JB/T 9092-1999和GB/T 13927-2008等的規定；
    3、結構長度按ASME B16.10-2009和GB/T 12221-2005等的規定,或按企標長度或用戶提供尺寸；
    4、法蘭按ASME B16.5-2013、ASME B16.47-2011、GB/T 9113-2010、JB/T 79-2015和HG/T 20592-2009與HG/T 20615-2009等的規定，焊接坡口按ASEM B16.25-2012等的規定或用戶提供尺寸；
    5、壓力溫度額定值按ASME B16.34-2013和GB/T 12224-2005等的規定。

    主要零件材質表：
    零件名稱 材質
    閥體、閥蓋 WCB CF8 CF8M、CF3M
    閥桿 A105+ENP或者不銹鋼 F304 F316/F316L
    閥座 硬質合金和不銹鋼
    閥蓋填料 石棉盤根、PTFE、柔性石墨

    樣圖：

    尺寸表：
    PN16(1.6MPa) (mm)
    通徑 L L0 L1 D D1 D2 H f b d n D3 F
    50 230 400 143 160 125 100 153 3 16 18 4 - -
    80 310 600 172 195 160 135 195 3 20 18 4 - -
    100 350 850 191 215 180 155 213 3 20 18 8 - -
    150 394 - 311 280 240 210 535 3 24 23 8 - -
    200 457 - 311 335 295 265 504 3 26 23 12 - -
    250 533 - 311 405 355 320 608 3 30 25 12 - -
    300 610 - 311 460 410 375 647 4 32 25 12 - -
    350 686 - 428 520 470 435 813 4 34 25 16 - -
    400 762 - 535 580 525 485 882 4 36 30 16 - -
    PN25(2.5MPa) (mm)
    50 230 400 143 160 125 100 153 3 20 18 4 88 4
    80 310 600 172 195 160 135 195 3 22 18 8 121 4
    100 350 850 191 230 190 160 213 3 24 23 8 150 4.5
    150 403 - 311 300 250 218 535 3 30 25 8 204 4.5
    200 502 - 311 360 316 278 564 3 34 25 12 260 4.5
    250 568 - 428 425 370 332 729 3 36 30 12 313 4.5
    300 648 - 428 485 430 390 774 4 40 30 16 364 4.5
    PN64(6.4MPa) (mm)
    100 406 850 191 250 200 168 213 3 32 25 8 150 4.5
    150 495 - 311 340 280 240 535 3 38 34 8 204 4.5
    200 596 - 311 405 345 300 564 3 44 34 12 260 4.5
    250 673 - 428 470 400 352 729 3 48 41 12 313 4.5
    300 762 - 428 530 460 412 774 4 54 41 16 364 4.5
    PN100(10.0MPa) (mm)
    50 292 588 143 175 135 105 153 3 26 23 4 88 4
    80 356 1251 172 210 170 140 195 3 30 23 8 121 4
    100 432 1301 191 250 200 168 213 3 32 25 8 150 4.5
    150 559 - 311 340 280 240 535 3 38 34 8 204 4.5
    200 660 - 428 405 345 300 583 3 44 34 12 260 4.5
    250 787 - 428 470 400 352 750 3 48 41 12 313 4.5
    300 838 - 535 530 460 412 803 4 54 41 16 364 4.5
    注： PN64結構長度按ANSI B16.5 Class 400.
