產品簡介

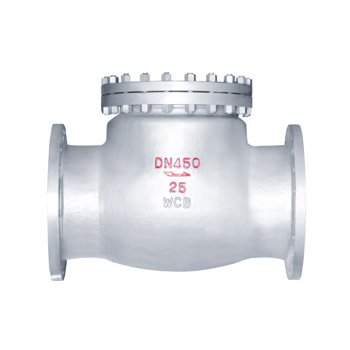

旋啟式止回閥
旋啟式止回閥
產品價格：￥8900
上架日期：2017-12-25 10:54:57
產地：良工閥門
發貨地：良工閥門
供應數量：不限
最少起訂：1臺
瀏覽量：120
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明
    結構長度：GB12221-89
    法蘭標準：JB79


    產品概述


    旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。


    技術要求


    1、閥門設計與制造按API 6D-2014、JIS E101、GB/T 12236-2008、JB/T 3595-2002和NB/T 47044-2014等的規定；
    2、閥門試驗按API 598-2009、JB/T 3595-2002、JB/T 9092-1999和GB/T 13927-2008等的規定；
    3、結構長度按ASME B16.10-2009、JIS E101、GB/T 12221-2005和NB/T 47044-2014等的規定,或按企標長度或用戶提供尺寸；
    4、焊接坡口按ASEM B16.25-2012、JB/T 3595-2002，NB/T 47044-2014和電力工業管理標準78DG等的規定或用戶提供尺寸；
    5、壓力溫度額定值按ASME B16.34-2013和GB/T 12224-2005等的規定。

    主要性能規范：
    試驗壓力（MPa） 公稱壓力（Mpa）
    2.5 4.0 6.4 10.0 16 20 25
    殼體強度試驗 3.75 6.0 9.6 15.0 24 30 38
    密封試驗（液） 2.75 4.4 7.0 11.0 17.6 22 27.5
    密封試驗（氣） 0.5~0.7
    試用介質A C P R I
    水、油品、蒸汽 硝酸類 醋酸類 空氣、水
    使用溫度（℃） ＜425 ＜200 ＜200 ≤550

    樣圖：

    主要外形尺寸和連接尺寸：
    公稱通徑 (mm) 公稱壓力 (Mpa) L H D D1 D2 D6 b f f2 z-d
    50 2.5 230 160 160 125 100 20 3 4-18
    65 290 175 180 145 120 22 3 8-18
    80 310 185 195 160 135 22 3 8-18
    100 350 220 230 190 160 24 3 8-23
    125 400 248 270 220 188 28 3 8-25
    150 480 276 300 250 218 30 3 8-25
    200 550 350 360 310 278 34 3 12-25
    250 650 410 425 370 332 36 3 12-30
    300 750 430 485 430 390 40 4 16-30
    350 850 518 550 490 448 44 4 16-34
    400 950 560 610 550 505 48 4 16-34
    500 1150 618 730 660 610 52 4 20-41
    50 4.0 230 169 160 125 100 88 20 3 4 4-18
    65 290 173 180 145 120 110 22 3 4 8-18
    80 310 185 195 160 135 121 22 3 4 8-18
    100 350 220 230 190 160 150 24 3 4.5 8-23
    125 400 248 270 220 188 176 28 3 4.5 8-25
    150 480 270 300 250 218 204 30 3 4.5 8-25
    200 550 342 375 320 282 260 38 3 4.5 12-30
    250 650 401 445 385 345 313 42 3 4.5 12-34
    300 750 423 510 450 408 364 46 4 4.5 16-34
    350 850 455 570 510 465 422 52 4 5 16-34
    400 950 510 655 585 535 474 58 4 5 16-41
    50 6.4 300 177 175 135 105 88 26 3 4 4-23
    65 340 197 200 160 130 110 28 3 4 8-23
    80 380 212 210 170 140 121 30 3 4 8-23
    100 430 248 250 200 168 150 32 3 4.5 8-25
    125 500 296 295 240 202 176 36 3 4.5 8-30
    150 550 330 340 280 240 204 38 3 4.5 8-34
    200 650 385 405 345 300 260 44 3 4.5 12-34
    250 775 445 470 400 352 313 48 3 4.5 12-41
    300 900 474 530 460 412 364 54 4 4.5 16-41
    350 1025 514 595 525 475 422 60 4 5 16-41
    400 1150 616 670 585 525 474 66 4 5 16-48
    50 10.0 300 210 195 145 112 88 28 3 4 4-25
    65 340 227 220 170 138 110 32 3 4 8-25
    80 380 235 230 180 148 121 34 3 4 8-25
    100 430 274 265 210 172 150 38 3 4.5 8-30
    125 500 307 310 250 210 176 42 3 4.5 8-34
    150 550 347 350 290 250 204 46 3 4.5 12-34
    200 650 402 430 360 312 260 54 3 4.5 12-41
    250 775 432 500 430 382 313 60 3 4.5 12-41
    300 900 484 585 500 442 364 70 4 4.5 16-48
    50 16.0 300 210 215 165 132 188 36 3 4 8-25
    65 340 227 245 190 152 110 44 3 4 8-30
    80 380 235 260 205 168 121 46 3 4.5 8-30
    100 430 274 300 240 200 150 48 3 4.5 8-34
    150 550 340 390 318 270 205 66 3 4.5 12-41
    200 650 374 480 400 345 250 78 3 4.5 12-48
    250 775 440 580 485 425 313 88 3 4.5 12-54
    300 900 505 665 570 510 364 100 3 4.5 16-54

    H44H（Y、W）-200

    公稱通徑
    （mm）

    		尺寸
    L D D1 D2 D6 b f Z-Фd H
    50 300 210 160 128 70 40 3 8-Ф25 120
    65 340 260 203 165 97 48 3 8-Ф30 190
    80 380 290 230 190 116 54 3 8-Ф34 210
    100 430 360 292 245 138 66 3 8-Ф41 240
    150 550 440 360 305 190 82 3 12-Ф48 343
    200 650 535 440 380 245 92 3 12-Ф48 320
    250 775 670 572 508 319 110 3 16-Ф48 380

    H44H（Y、W）-250
    公稱通徑
    （mm）     		尺寸
    L D D1 D2 D8 b b4 f f3 Z-d H
    50 300 215 165 124 95 38 12 8 8 8-Ф26 220
    65 340 245 190 137 108 41 12 8 8 8-Ф30 230
    80 380 270 203 168 137 48 12 8 8 8-Ф33 245
    100 430 310 241 194 162 54 12 8 8 8-Ф36 280
    150 550 395 318 248 211 83 13 9.5 9.5 12-Ф39 340
    200 650 485 394 318 270 92 17 11 11 12-Ф45 360
    250 775 585 483 371 324 108 17 11 11 12-Ф52 395
    300 900 675 571 438 381 124 23 14 14 16-Ф56 478
