主要性能參數：
公稱通徑：DN15~DN700（NPS1/2~NPS28）
公稱壓力：PN1.6~42MPa Class（150Lb~2500Lb）
閥體材質：WCB、WC6、WC9、CF8、CF8M等
（也可根據用戶需要采用鍛鋼材料）
連接方式：法蘭：GB/T9113~9114、ANSI B16.5
結構長度：GB/T12221、ANSI B16.10
工作溫度：-29~650℃（根據主體材料而定）
焊接坡口：GB/T12224、ANSI B16.25
驅動方式：手動、氣動、電動、渦輪傳動
直通式全通徑設計，流阻小。
防火防靜電設計。
耐高溫設計，加載彈簧采用耐高溫、耐蝕鎳合金。
主要用途：
用于試驗、化工行業、溫度高，介質易粘接損壞密封件，介質中含有固體顆粒介質的工況。
A、公稱通徑代號
B、閥類代號
| Q1 | 一片式金屬硬密封球閥（?。? |
| Q2 | 二片式金屬硬密封球閥（?。? |
| Q3 | 三片式金屬硬密封球閥（固） |
C、驅動方式代號
| S | 手動 |
| W | 渦輪傳動 |
| D | 電動 |
| Q | 氣動 |
| Y | 液動 |
D、公稱壓力級代號
用阿拉伯?dāng)?shù)字表示，其數值以兆帕（MPa）為單位的公稱壓力值10倍，磅級直接用磅級單位。
E、通徑形式代號
| B | 全通徑 |
| S | 縮徑 |
| T | 其他 |
F、閥體材料代號
| 01 | 25 | 15 | WCB |
| 02 | 1Cr5Mo | 16 | A217 WC5 |
| 03 | 15CrMo | 17 | A217 WC6 |
| 04 | 12Cr1Mo1V | 18 | A217 WC9 |
| 05 | 0Cr18Ni9(A182-F304) | 19 | CF8 |
| 06 | 0Cr17Ni12Mo2(A182-F316) | 20 | CF8M |
| 07 | 00Cr13Ni10(A182-F304L) | 21 | CF3 |
| 08 | 00Cr17Ni14Mo2(A182-F316L) | 22 | CF3M |
| 09 | A350 LF2 | 23 | A352 LCB |
| 10 | A350 LF3 | 24 | A352 LC3 |
| 11 | A350 LF5 | 25 | A352 LC1 |
| 12 | A350 LF9 | 26 | A352 LC2 |
| 13 | A182 F51 | 27 | 其他 |
| 14 | A182 F91 |
G、連接形式代號
| BW | 對焊 |
| SW | 承插焊 |
| RF | 光面法蘭連接 |
| RJ | 梯形槽面法蘭連接 |
| TH | 螺紋連接 |

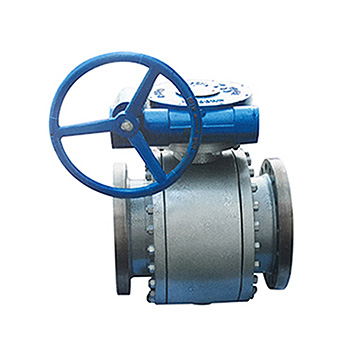

樣圖：
主要外形尺寸：
| DN | L（mm） | H（mm） | ||||||||||
| 150 | 300 | 600 | 900 | 1500 | 2500 | 150 | 300 | 600 | 900 | 1500 | 2500 | |
| 20 | 117 | 152 | 190 | 84 | ||||||||
| 25 | 127 | 165 | 216 | 254 | 90 | 98 | ||||||
| 32 | 140 | 178 | 229 | 279 | 98 | 125 | ||||||
| 40 | 165 | 190 | 241 | 305 | 113 | 138 | ||||||
| 50 | 178 | 216 | 292 | 368 | 368 | 451 | 138 | 185 | 258 | 378 | ||
| 65 | 190 | 241 | 330 | 419 | 419 | 508 | 185 | 225 | 326 | 419 | ||
| 80 | 203 | 282 | 356 | 381 | 470 | 578 | 236 | 285 | 385 | 467 | ||
| 100 | 229 | 305 | 432 | 457 | 546 | 673 | 296 | 338 | 412 | 508 | ||
| 150 | 394 | 403 | 559 | 610 | 705 | 914 | 336 | 381 | 465 | 562 | ||
| 200 | 457 | 502 | 660 | 737 | 832 | 1022 | 378 | 385 | 424 | 523 | 610 | |
| 250 | 533 | 568 | 787 | 838 | 991 | 1270 | 427 | 427 | 443 | 560 | 660 | |
| 300 | 610 | 648 | 838 | 965 | 1130 | 1422 | 465 | 465 | 484 | 608 | 668 | |
| 350 | 686 | 762 | 889 | 1029 | 1257 | 506 | 519 | 540 | 662 | |||
| 400 | 762 | 838 | 991 | 1130 | 1384 | 622 | 638 | 660 | 796 | |||
| 450 | 864 | 914 | 1092 | 1219 | 666 | 683 | 700 | |||||
| 500 | 914 | 991 | 1194 | 1321 | 730 | 748 | 770 | |||||
| 600 | 1067 | 1143 | 1397 | 895 | 917 | |||||||
| 700 | 1245 | 1346 | 1560 | 935 | 958 | |||||||
