產品簡介

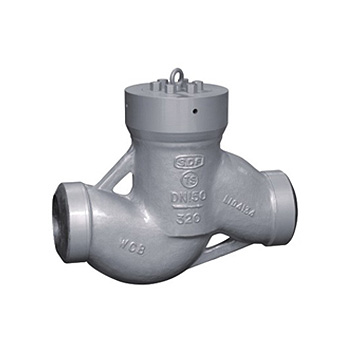

電站止回閥 SDH61Y-320
電站止回閥 SDH61Y-320
產品價格：￥5000
上架日期：2017-12-25 10:27:06
產地：電站止回閥 SDH61Y-320
發貨地：良工閥門
供應數量：不限
最少起訂：1臺
瀏覽量：153
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明
    H61Y-200 H61Y-250 H61Y-320高壓電止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾316絲（網）。密封面堆焊鉆基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。
    執行標準:


    1．設計制造與驗收按火力發電閥門標準ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531標準規定。
    2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221標準規定或按用戶要求。
    3、壓力-溫度等級按E101、JB/T3595  API598　GB9131 標準規定。
    4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25標準規定或按用戶配管尺寸要求。

    結構特點:

    1、  閥瓣整體淬火，并能在閥體上下移動，介質倒流時，借介質壓力和彈簧自動閥瓣關閉。
    2、  閥體、閥蓋均為模鍛件。
    3、  閥座上的密封面采用鈷基硬質合金等離子噴焊面成。耐磨、抗擦傷性能好。
    4、止回閥應安裝在水平管道上介質流向從下往上流（正流）。

    型號 零件名稱
    閥體 閥瓣 彈簧 閥桿 填料 壓板 閥蓋 鎖緊螺母

    H61Y-250
    H61Y-320

    		碳鋼 碳鋼 彈簧鋼 不銹鋼 柔性石墨 碳鋼 碳鋼 優質碳素鋼

    H61Y-P54100V
    H61Y-P57170V

    		鉻鑰釩鋼 鉻鑰釩鋼 彈簧鋼 鉻鑰釩鋼 柔性石墨 鉻鑰釩鋼 鉻鑰釩鋼 鉻鑰鋼

    性能規范:

    公稱壓力
    PN（MPa）         		試驗壓力Ps（MPa） 工作壓力 工作溫度（度） 適用介質
    強度 密封（液） P54 P55 P57
    10.0 15.0 11.0 ≤425 水、蒸氣、油品
    16.0 24.0 17.6
    20.0 30.0 22.0
    25.0 37.5 27.5
    32.0 48.0 36.0
    P5410 30.0 22.0 10 ≤540 蒸汽
    P5414 37.5 27.5 14
    P5417 48.0 36.0 17
    P5510 37.5 27.5 10 ≤550
    P5514 48.0 36.0 14
    P5517 53.0 39.0 17
    P5710 48.0 36.0 10 ≤570
    P5714 55.0 40.0 14
    P5717 60.0 44.0 17

    主要零件材料:






    安裝尺寸及重量：


    GB 25.0MPa
    DN 10 15 20 25 32 40 50 65 80 100
    L 120 170 170 170 200 230 350 326 470 560
    H 155 200 210 210 245 270 300 410 370 420
    Wt 2.5 8.5 9 10 14 21 28 - - -
    GB 32.0MPa
    DN 10 15 20 25 32 40 50 65 80 100
    L 120 170 170 170 200 230 350 326 470 560
    H 155 200 210 210 245 270 300 410 370 420
    Wt 2.5 8.5 9 10 14 21 28 - - -
    P54140V
    DN 10 15 20 25 32 40 50 65 80 100
    L 120 170 170 170 200 230 350 326 470 560
    H 155 200 210 210 245 270 300 410 370 420
    Wt 2.5 8.5 9 10 14 21 28 - - -
    P54170V
    DN 10 15 20 25 32 40 50 65 80 100
    L 120 170 170 170 200 230 350 326 470 560
    H 155 200 210 210 245 270 300 410 370 420
    Wt 2.5 8.5 9 10 14 21 28 - - -
    P57170V
    DN 10 15 20 25 32 40 50 65 80 100
    L 120 170 170 170 200 230 350 326 470 560
    H 155 200 210 210 245 270 300 410 370 420
    Wt 2.5 8.5 9 10 14 21 28 - - -
