概述
電站鍋爐或工業鍋爐上，均配備有向空排汽閥，作為鍋爐啟動時向空排汽，調節鍋爐蒸汽溫度在規定范圍之內。在正常運行時，當鍋爐壓力、溫度升高，又不希望鍋爐安全門動作，采用向空排汽閥進行降壓、降溫。由此可見，向空排汽閥的工作條件十分惡劣，啟動時往往排出的是汽水混合物，工作狀態下排出的是全壓狀態的高溫高壓過熱蒸汽。假如采用通用截止閥，在溫差大，壓差大的惡劣環境下頻繁使用，閥座與閥芯就會產生裂紋或汽蝕泄漏，大大縮短閥門的使用壽命。
根據上述情況，上海電站閥門廠專門設計研制DJ961HY型向空排汽閥，它是一種新型閥門，能承受≤540℃的高溫，≤32MPa的壓差，適用于過熱蒸汽等場合。
特點
DJ961HY型向空排汽閥結構特點是采用介質逆流（高進低出），具有截止與止回雙重功能，閥蓋與閥體連接系自密封結構，關閉時自壓達到100%密封，閥門設計成大小雙閥芯，解決壓差大而開啟難的問題。閥座與閥芯堆焊特殊合金有耐磨性與堅韌性，采用錐度密封，線狀密封面，在溫差大的條件下，不會變形，不易開裂。
工作原理

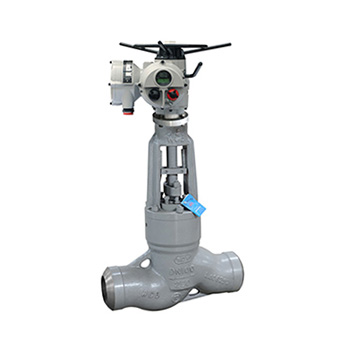

DJ961HY型向空排汽閥是由電動裝置和向空排汽閥體兩部分組成。由電動頭產生相軸向力，帶動閥桿動作，使閥門完全開啟或完全關閉（不能作調節使用），來完成系統運行要求。電動裝置可根據用戶系統上的要求或指定的廠家來配置。
| 公稱通徑 | 公稱壓力（MPa） | 工作溫度 | 適用介質 | 連接方式 | 驅動方式 |
| 15-150mm | 10-42MPa | ≤610 | 水、蒸氣、水蒸相混合 | 對焊連接 | 手動、電動、氣動、齒輪傳動 |
主要部件材料：
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | 20CrMoV、P91、C12A |
| 2 | 支架 | WCB |
| 3 | 密封材料 | 柔性石墨 |
| 4 | 密封面 | D802/D812+特殊過渡層 |
| 5 | 閥瓣 | 12Cr1MoV、F92 |
| 6 | 閥桿 | 25Cr2MoV |
| 7 | 閥桿螺母 | 鋁青銅 |
DJ961HY型向空排氣閥簡圖（如下所示）
主要尺寸：
| 公稱通徑 | DJ961HY-100、200、250、320 DJ961HY-P54/100V、P54/140V、P54/170V | |||||
| 主要外形尺寸和連接尺寸 | ||||||
| L | D1 | D2 | D5 | α | H | |
| 15 | 150 | 17 | 40 | ／ | 37.5° | 518 |
| 20 | 170 | 22 | 46 | ／ | 37.5° | 518 |
| 25 | 170 | 26 | 46 | ／ | 37.5° | 518 |
| 32 | 180 | 31 | 49 | ／ | 37.5° | 560 |
| 40 | 230 | 38 | 60 | ／ | 37.5° | 545 |
| 50 | 350 | 50 | 90 | ／ | 32° | 748 |
| 65 | 330 | 69 | 104 | 115 | 32° | 829 |
| 80 | 470 | 84 | 110 | 140 | 32° | 898 |
| 100 | 560 | 107 | 148 | 170 | 32° | 913 |
| 125 | 660 | 128 | 168 | 190 | 32° | 965 |
| 150 | 700 | 158 | 194 | 240 | 32° | 1130 |
