工作臺尺寸：500x(2500-12000)mm
主軸最高轉速：24000rpm
快速給進：15000mm/min
定位精度：0.01mm

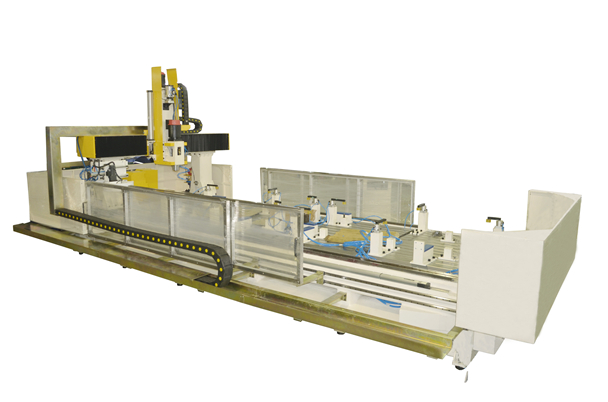

大跨度龍門加工中心是一臺鉆、銑、攻牙為一體的數控龍門加工中心，超大的工作臺尺寸能夠加工大型型材以及板材。
產品特點：
產品參數：
| 參數表 - PH | ||
| 行程 | 單位 | 參數 |
|---|---|---|
| X 軸 | mm | 4000--12000 |
| Y 軸 | mm | 1500-3000 |
| Z 軸 | mm | 500 |
| A 軸 | mm | ±120° |
| C 軸 | mm | ±213° |
| 主軸 |
|
|
| 主軸轉速 | rpm | 12000(機軸)/18000-24000(電軸) |
| 主軸錐孔 | / | BT30/BT40 |
| 刀庫 |
|
|
| 刀庫形式 | / | 斗笠式 |
| 刀庫容量 | pcs | 10 |
| 相鄰換刀時間 | sec | 2 |
| 移動速度 |
|
|
| X軸移動 | m/min | 60 |
| Y軸移動 | m/min | 36/36 |
| Z軸移動 | m/min | 36/36 |
| X/Y/Z進給速度 |
mm/min |
15000 |
| 馬達功率 |
|
|
| 主軸驅動馬達 | kw | 5.5/7.5 |
| X驅動馬達 | kw | 3.0 |
| Y驅動馬達 | kw | 2.0 |
| Z驅動馬達 | kw | 3.0 |
| 潤滑冷卻系統 |
|
|
| 潤滑系統 | 自動潤滑 |
|
| 冷卻系統 | 霧化冷卻 |
|
| 精確度 |
|
|
| X軸定位精確度 | mm | 0.05 |
| Y軸定位精確度 | mm | 0.02 |
| Z軸定位精確度 | mm | 0.01 |
| 機械規格 |
|
|
| 氣壓需求 | kg/cm2 | 6 |
| 操作系統 | FANUC/SIEMENS | FANUC |
| 高度 | mm | 3000 |
| 占地面積 | mm | 5500--20000x2600 |
| 重量 | kg | 15000--25000 |
