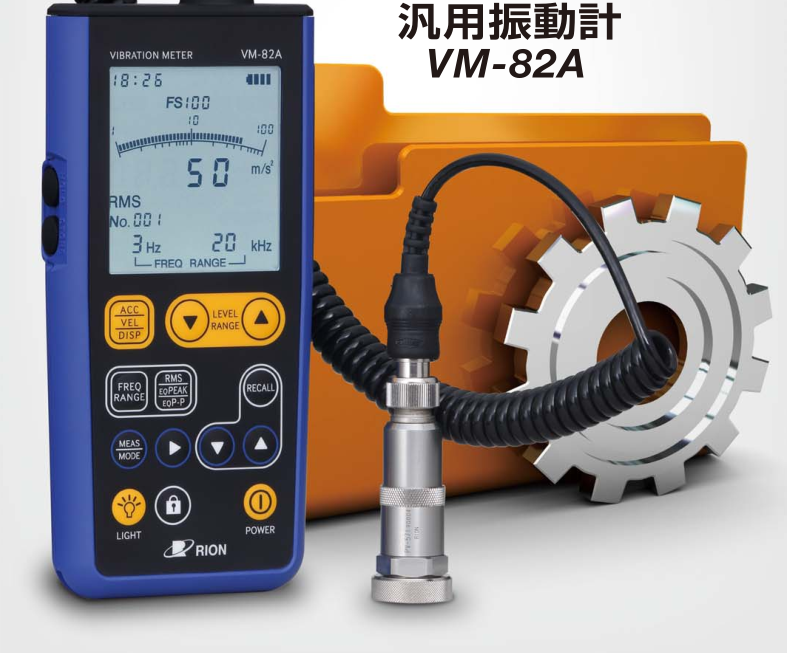

通用振動計VM-82A
主要應用于以轉機為中心的工業機械設備的
維修、管理和點檢等工作。
在適當頻率范圍測量加速度、速度和位移，
從而評價機械的振動狀態。
產品特點：
■ 操作面板簡潔的配置了測量模式和功能設置的按鈕
■ 可以變更使用的加速度傳感器，對應更大范圍的測量需要
■ 通過備份功能，可以恢復到上次關閉時設置的條件開始測量
■ 配備USB接口?？梢院陀嬎銠C(jī)連接并傳輸保存數據
■ 使用堿性干電池可實現24小時連續測量。同時也對應環保的鎳氫充電電池
■ 重量僅為270 g的緊湊設計（包含電池）
參數：
|
壓電式加速度傳感器 |
PV-57I（付屬） |
|
|
構造 |
剪切型壓電式加速度傳感器（CCLD型） |
|
|
靈敏度 |
5.1 mV/m/s2（±15 ％） 80 Hz、23℃ |
|
|
頻率范圍 |
1 Hz～5 kH（z ±10 ％） |
|
|
尺寸?質量 |
對邊17（六角）X49（mm） 45g |
|
|
測量范圍（使用PV-57?的場合） |
|||||
|
ACC（加速度） |
0.02～200 m/s2 |
EQ PEAK |
1 Hz～5 kHz |
||
|
VEL（速 度） |
0.3～1 000 mm/s |
RMS |
3 Hz～1 kHz |
||
|
DISP（位 移） |
0.02～100 mm |
EQ PEAK |
3 Hz～500 Hz |
||
|
頻率范圍 |
|||||
|
ACC（加速度） |
3 Hz～1 kHz、3 Hz～5 kHz、1 Hz～100 Hz、3 Hz～20 kHz |
||||
|
VEL（速 度） |
10 Hz～1 kHz、3 Hz～1 kHz |
||||
|
DISP（位 移） |
10 Hz～500 Hz、3 Hz～500 Hz |
||||
|
數字受到高通濾波器或低通濾波器的影響，會比FLAT特性多出約10％的衰減點。 |
|||||
|
測量范圍 |
|||||
|
傳感器PV-57I以及傳感器靈敏度 |
1.0～9.9 mV/m/s2 |
||||
|
ACC（加速度） |
1、10、100、1 000 m/s2 |
||||
|
VEL（速 度） |
10、100、1 000 mm/s |
||||
|
DISP（位 移） |
0.1、1、10、100 mm |
||||
|
傳感器靈敏度 |
0.1～0.99 mV/m/s 的場合為上記的 10 倍 |
||||
|
傳感器靈敏度 |
10～99 mV/m/s 的場合為上記的 1/10 倍 |
||||
|
指示特性 |
|||||
|
加速度 |
RMS、EQ PEAK |
||||
|
速 度 |
RMS、EQ PEAK |
||||
|
位 移 |
RMS、EQ PEAK、EQ p-p |
||||
|
EQ PEAK＝ RMS × 2、EQ p-p＝ EQ PEAK × 2 |
|||||
|
液晶顯示器（黑白斷碼液晶） |
|||||
|
背光 |
白色LED。OVER時為紅色LED |
||||
|
測量值顯示 |
顯示范圍 001～128 |
||||
|
指示條 |
對數刻度、最大量程1～100 ％ |
||||
|
指示特性 |
RMS、EQ PEAK、EQ p-p |
||||
|
超載顯示 |
顯示OVER字樣的同時點亮紅色背光燈 |
||||
|
測量模式 |
加速度、速度、位移 |
||||
|
保存地址 |
000～999（1000個） |
||||
|
電池余量 |
4段顯示 |
||||
|
時鐘 |
年、月、日、時、分 |
||||
|
傳感器靈敏度 |
0.10～0.99、1.0～9.9、10～99 mV/m/s2 |
||||
|
保存數據 |
可以手動保存最大1000個（000～999）數據 |
||||
|
増幅度校正 |
通過設置傳感器靈敏度、可以調整針對各種靈敏度的增幅度 |
||||
|
設置范圍 |
0.10～0.99、1.0～9.9、10～99 mV/m/s2（pC/m/s2 、VP-40/42） |
||||
|
輸出 |
|||||
|
交流輸出 |
最大量程 1 V，輸出阻抗約600Ω |
||||
|
直流輸出 |
最大量程 1 V，輸出阻抗約600Ω |
||||
|
輸出電壓以及顯示精度(主機電氣特性） |
|||||
|
ACC（加速度） |
最大量程±2 ％（80 Hz） |
||||
|
VEL（速 度） |
最大量程±3 ％（80 Hz） |
||||
|
DISP（位 移） |
最大量程±5 ％（80 Hz） |
||||
|
綜合精度（與PV-57I組合使用的場合） |
|||||
|
ACC（加速度） |
最大量程±5 ％（80 Hz） |
||||
|
VEL（速 度） |
最大量程±8 ％（80 Hz） |
||||
|
DISP（位 移） |
最大量程±10 ％（80 Hz） |
||||
|
接口 |
|||||
|
USB |
可以進行數據傳輸以及本設備的控制。數據的傳輸需要專用軟件 |
||||
|
打印機輸出 |
可連接專用打印機打印結果 |
||||
|
使用溫濕度范圍 |
|||||
|
傳感器 |
- 20～70 ℃ 90 ％RH以下 |
||||
|
本體 |
- 10～50 ℃ 90 ％RH以下 |
||||
|
電源 |
4顆5號干電池4本（堿性／鎳氫） |
||||
|
消耗電流 |
約58 mA |
||||
|
電池連續使用時間 |
|||||
|
堿性電池 |
約30小時（常溫、背光OFF、各輸出?通信OFF） |
||||
|
鎳氫充電電池（eneloop pro?）＊ |
約32小時（常溫、背光OFF、各輸出?通信OFF） |
||||
|
大小?重量 |
約171.5（H）×74（W）×25.5（D）mm?約270 g（含電池） |
||||
|
付屬品 |
壓電式加速度傳感器 PV-57I × 1、 |
||||
＊eneloop pro 是松下公司的登錄商標
|
名 稱 |
型 式 |
|
|
壓電式加速度傳感器※ |
各類 |
|
|
校正用激振器 |
VE-10 |
|
|
電荷轉換器 |
VP-40 |
|
|
電荷轉換器 |
VP-42 |
|
|
BNC適配器 |
VP-52C |
|
|
打印機 |
DPU-414 |
|
|
打印機線 |
CC-42P |
|
|
AC適配器 |
NC-98C |
|
|
BNC-Pin輸出線 |
CC-24 |
|
|
圓形棒狀傳感器座 |
VP-53E |
|
|
六角平形傳感器座 |
VP-53D |
一般商品 |
|
M6螺釘 |
VP-53A |
|
|
外箱 |
VM82015 |
|
|
USB線（A-mini B） |
— |
※連接方法請參考P.3的系統結構圖
