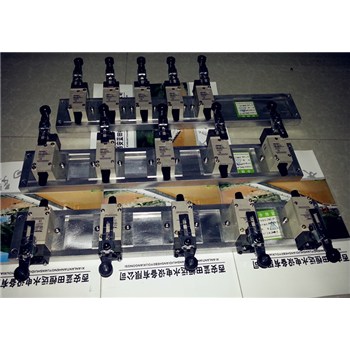

DWG型導葉位置開關即是水輪機導葉位置開關又叫接力器開關。主要用于水電站反映水輪機導葉開度位置。通過裝置中的接點與二次回路連接，可實現機組控制自動化.DWG型導葉位置開關是由進口行程開關、導軌、滑塊、安全支架、固定調節螺釘組成。安裝支架與水輪發電機組接力器相
連，行程開關與滑塊通過螺釘固定在一起，滑塊可在導軌上自由滑動，當需要發出導葉在某一位置信號時，可將行程開關和滑塊一起沿導軌滑動，接力器推拉桿上的擋塊使行程開關動作，發出開關信號，開關位置調整好后可擰緊螺釘將滑塊固定在導軌上。用戶可按需要逐一整定每個開關動作的
位置，開關數量可按用戶要求配置。
二、技術參數
量程：60～2000mm 材質：不銹鋼、鋁合金 輸出：常開、常閉型，六組或更多純機械開關量 接點容量：250VAC 5A; 115VDC 0.4A 環境溫度:-10～50℃ 相對濕度:≤90%RH 安裝方式:支架安裝(也可按用戶要求制作)
