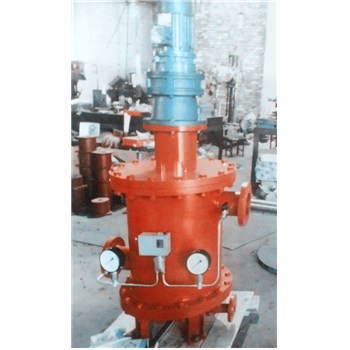

FZLQ系列全自動反沖洗濾水器借鑒德國、以色列等國同類產品技術，結合我國水電站實際情況優化精制而成，其獨特二級排污、上腔進水技術的采用，能徹底解決傳統濾水器因塑料泡沫、樹枝、水草等漂浮物而產生卡塞，糊網問題；以及下端進水方式易將泥沙沖進濾網內腔，至使過濾效果下降、糊網頻繁、連續正常工作時間縮短的問題。在電氣控制方式上摒除常規邏輯控制，采用PLC可編程控制方式，實現濾水器在線過濾、自動清洗、分級排污的功能。本產品是針對電力、化工、冶金造紙等行業冷卻水系統和其它用水管道上水的過濾之用。具有攔污，排污的特點，是一套性能先進、價格合理的清洗過濾裝置，其價格相當于進口同類設備的三分之一。
二、性能特點
1、手動濾水器結構、性能特點：
（1）主要結構由
①轉動軸 ②定位桿 ③支架殼體 ④不銹鋼網芯 ⑤進、出水口 ⑥排污口等組成。
（2）性能特點
①結構簡單、占有空間位置?。弧? ②造價低； ③ 水的凈化程度高，過濾雜質精度高。過濾雜質最小尺寸為1.5mm，還可根據用戶要求設計過濾精度。 ④通流面積大，通流倍率為3~3.86，使攔污容量增大，水阻減小。
2、自動濾水器性能、結構特點：
（1） 主要結構由
①轉動機構 ②定位桿 ③支架殼體 ④不銹鋼網芯 ⑤進、出水口 ⑥排污裝置 ⑦自動控制系統(柜) ⑧減速電機 ⑨壓力水反沖機構等組成。
(2)設備參數及性能
①過濾精度：最小1mm ②壓力損失：0.02-0.10Map ③自動沖洗時間：>5min ④定時設定范圍：0-24h ⑤時出口直徑DN50-DN600 ⑥設計壓力：1.6mpa ⑦流量：由業主提供，我公司設計院 ⑧ 通流倍率3-4倍 ⑨利用負壓反沖（或壓力水反沖）原理排污，速度快、效果好，減少工業水的損失。
（3）該濾水器采用智能控制裝置，是以西門子S7-200型PLC可編程控制為核心，針對濾水器的工作環境與工作特性而開發的一套裝置。該裝置具有如下幾項功能：
①手動：實現人工運行，停止操作。
②自動：接受DCS系統來的開關指令；接受濾水器差壓高信號。自身具有可調整沖洗時間和運行時間。
③具有運行、停止、故障反饋信號輸出。
三、工作原理及運行程序
工業濾水器的進水由網芯的內部進入，雜物附著在網芯內表面。該網芯共分成4~8個小室，在運行過程中，當某一小室旋轉到排污口正上方時，該小室即為相對靜壓狀態，當排污閥門打開，排污閥出口壓力為大氣壓，此時，該小室存在著一定的壓差，致使網面受到由外向內的返流沖洗。系統的工作水壓越高，該水室負壓越大，附著在網芯內表面的雜物全部被反沖掉，由下部排污口隨水流排走。執行機構帶動網芯低速旋轉，隨著網芯的低速旋轉，返流能使整個網面得到周而復始的清洗，實現在線運行。
該濾網可根據現行水質情況，采用定時工作方式，即設備出廠暫定每班次（4小時）清洗1次，每次清洗時，轉動設備頂部執行機構帶動網芯旋轉（1圈），可視現場情況自定網芯的旋轉周數，保持運行正常。
當濾網過濾雜物以后，網芯臟污、水阻增大，需要清洗時，打開排污閥，轉動執行機構，進行排污，當網芯干凈后，水阻下降到一定值時，停止排污操作，關閉排污閥，如果差壓沒有下降，繼續增加，則停止運行，關閉排污閥，進行檢修，打開濾網，取出網芯進行清理或更換。
四、使用范圍
1、適用于DN600及以下管道(DN600以上一般采用二次濾網)。
2、其中濾水器(過濾精密為 1.5mm～ 8mm)適用于發電機內冷水系統和汽輪機油系統，杜絕了老式濾網布破碎而造成的事故隱患。
3、結構形式有：A、低進高出式 B、高進低出式C、斜插式D、進側側出式等，可根據現場要求設計。
五、訂貨須知
1、需提供的參數
（1） 使用場所，主要雜物介質名稱。
（2） 工業水管道規格、材質。
（3） 根據水質提出過濾的精度。
（4） 過濾水的流量、壓力。
（5） 確定安裝位置安裝型式及進水、出水方向。
