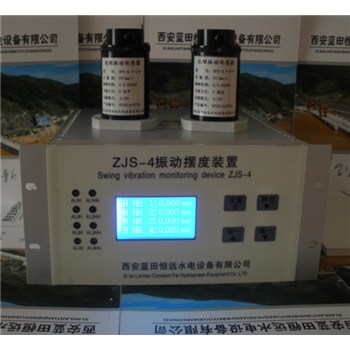

ZJS-4智能振動擺度監視儀是以單片機為核心處理器的四通道智能數字化儀表。該儀表與電渦流位移傳感器相連接可在線監測水輪發電機組主軸X、Y方向的徑向振動；與低頻振動傳感器相連接可在線監測垂直和水平兩個通道的振動。為水輪發電機組實時振動、擺度監測信號。
二、特點
■ 以單片機為核心處理器的四通道智能液晶數字化儀表；
■ 按鍵選擇振動/擺度監測方式；
■ 四通道與顯示量程相對應的標準模擬量信號輸出；
■ 提供報警狀態顯示和常開接點輸出，每通道兩級報警值可單獨設定；
■ 具有斷電記憶、參數自動保護功能；
■ 完善的系統自檢功能；
■ 顯示電路采用液晶屏漢字顯示，直觀，方便查看；
■ 具有RS485（MODBUSRTU）輸出功能，便于與全廠計算機監控系統的連接。
三、工作原理
智能振動擺度監視儀由傳感器、監視儀表和連接電纜等部件組成。當配接電渦流傳感器時即組成擺度監視系統，當配接低頻振動傳感器時即組成振動監視系統。儀表默認設置為擺度監視儀，通過儀表面板的鍵碼輸入可將該儀表設置為振動監視儀。無論儀表設置為何種監視狀態，均可接收四個通道信號，并將四個通道的信號獨立顯示，同時輸出與顯示值對應的模擬量信號。每一通道可設置兩級報警。
四、技術參數
■ 測量信號路數：四個通道
■ 信號形式：振動傳感器；電渦流傳感器；
■ 測量范圍： 0～1.000mm（擺度為X或Y方向的對稱位移）；
■ 測量精度：±0.01mm；
■ 信號靈敏度：5V/mm（或2.5V/mm）；
■ 頻率響應：0.5Hz～250Hz；
■ 顯示方式：四通道4位液晶顯示；
■ 電源：DC612V；
■ 輸出模擬信號：DC4～20mA（負載電阻≤525V）；
■ 開關量輸出信號：8組SPST結點（每通道2級報警）
■ 接點容量：AC220V/0.5A DC220V/0.15A
■ 電源：交直流通用AC85～265V DC110～340V
■ 功耗：8W；
■使用環境：溫度：0～＋50℃；相對濕度≤85％RH
