ZCX-1軸電流監測報警裝置現貨水輪發電機組運行時，由于定子、轉子之間氣隙(磁阻)不相等，定子鐵心分片和磁極配置不對稱以及靜態勵磁等原因引起磁通不平衡。該不平衡磁通與軸切割產生軸電壓。該電壓隨發電機的電壓和負荷而變化。該軸電壓及由此而產生的軸電流，將加速軸承潤滑油的老化、變質、使軸瓦嚴重?zé)龤?，軸承擺度增大。ZCX型軸電流監測裝置由ZCT型軸電流互感器和ZCX-3型報警裝置兩部分組成。軸電流監測裝置采用現代測控技術，配以先進可靠的軸電流報警裝置，能夠?qū)崟r顯示檢測出的軸電流數值，具有兩級開關量報警輸出，具有標準電流輸出，并提供RS485通訊接口（必須在訂貨要求中注明）和Modbus RTU通訊協議，可以方便地與計算機監控系統接口，可作為水電廠全廠計算機監控系統的組成部分。軸電流報警裝置采用標準槽形表結構，安裝十分方便。
二.主要功能：

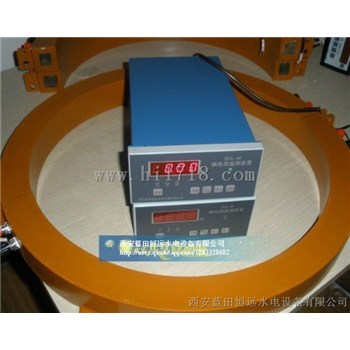

實時軸電流數值顯示。軸電流報警點可以在量程范圍內任意設置和修改。提供與機組軸電流成線性比例的4～20mA的模擬量信號輸出，供監控系統使用或直接接入其它儀表。提供隔離的RS485通訊接口，實現與其它計算機通訊。輸出兩級雙開關量報警信號。具有模擬試驗功能。技術特點：軸電流互感器采用環形分瓣結構，安裝方便，見圖示。軸電流監測裝置抗干擾能力強。軸電流監測裝置正常工作時，輸出裝置“正?！钡拈_關量信號。裝置的工作電源采用DC/AC兩種工作電源。電源范圍廣，DC110V和220V可以通用，AC110V和220V可以通用。直流電源接入軸電流報警裝置時可以不分正極和負極；交流電源輸入到軸電流報警裝置時；可以不分相線和零線。
檢測范圍： 1~20A；1~50A；1~100A；1~200A；
報警設定范圍： 1~20A；1~50A；1~100A；1~200A；
數字顯示： 3.5位LED數碼管顯示；
輸出開關量： ALERT (2NO)， DANGER (2NO)； 裝置正常信號（1NO），公用COM；
輸出模擬量： 4~20mA；通訊接口（訂貨要求時）： RS485；
接點容量： 3A/250VAC，0.5A/250VDC；
供電電源： DC95V～250V或AC85V~265V；
消耗功率： 5VA 報警裝置外形尺寸： 160mm×80mm×120mm=長×高×深(盤裝式)
工作環境: 溫度-10℃～55℃，濕度＜85%；
海拔高度： <2000m；<>
