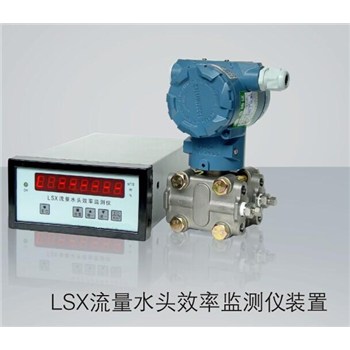

智能流量水頭效率監測儀是一種以單片機為核心處理標準信號的智能化數字儀表，它與三閥組、差壓變送器及測水頭用差壓邊送器及功率變送器等組成流量水頭效率裝置，構成水輪機流量水頭效率監測系統。
二、特點
■是具有單片機為處理系統的智能化數字儀表；
■變送器量程、儀表量程設置及修改簡便；
■具有斷點記憶和參數自動保護功能；
■瞬時流量、工作水頭、效率及累積流量可切換顯示；
■提供與瞬時流量瞬時流量、工作水頭、效率對應的標準信號輸出；
■提供變送器工作電源(+24V)；
■采用觸摸按鍵，美觀大方。
三、工作原理
水輪機過機流量采用超聲波測量，根據流量Q與超聲波測速裝置V管道斷面積S1的關系式：Q= V*S1 計算出水輪機的流量，式中V為超聲波測速系數。
四、技術參數
■供電電源：AC220V±10% 50Hz
■顯示范圍：瞬時值：0～9999 .99 m3/S
■累積流量值：0～99999999 Km3
■水頭值：0～9999.99 Km
■測量精度：±0.5%F.S±1個字
■環境溫度：0℃～+50℃
■相對濕度：≤90%RH
■外磁場：≤400 A/m 振動：f≤20Hz, A≤0.2mm
■輸出：模擬量：DC4～20mA (負載電阻≥525Ω)
■功率：12W
五、外形及開孔尺寸
