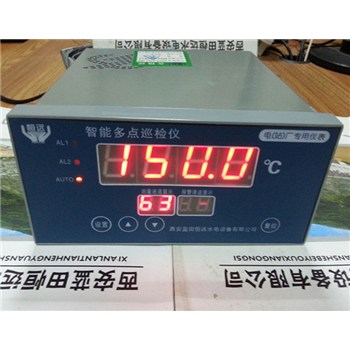

XWD-智能多點巡檢儀是以微處理器（單片機）為核心設計，并廣泛吸收了國內外同類產品的各種優點。具有自校零、自校量程功能，免去用戶校正儀表之苦。儀表的關鍵器件采用美國INTEL公司、ATMEL公司、MAXIM公司等公司產品，在干擾防護上采用了阻容濾波網絡、有源濾波、軟件濾波等多種抗干擾措施，使得儀表有很強的抗干擾能力。
二、主要特點
1、 每個通道的輸入信號種類，起始測量值和終止測量值，小數點顯示位置可通過面板任意設定，對熱電阻輸入的品種，可混合使用二線制、三線制。
2、 各通道可以獨立設置上、下限報警方式、報警值。
3、 如果該測量通道不用，可以通過設置取消，需要時也可設置恢復。
4、 軟件設置、軟件校正，機內無任何調整電位器抗震性好。
5、 帶RS－485串口與主叫方通訊。
6、 完善的程序監控電路，電壓監測保護電路，以及多重冗余技術確保儀表穩定運行。
7、 掉電采用E2PROM數據保護，初始設置的所有參數及工作狀態可水電保存；
8、 校驗參數有備份，必要時可通過指令調用出廠備份的校驗參數；
9、新增特殊故障自診斷并自動恢復保護電路主動黑屏保護，任意通道如有較大干擾將啟動。
三、產品型號及意義
型 號 2-64點 說 明
XWD- 智能多點巡檢儀
1 線性電源（AC220V±10%）
2 開關電源（AC85V-265V或DC100V-380V）
1 二位式調節
2 三位式調節
1 適配熱電偶
2 適配熱電阻
0 無接口輸出
1 RS-485接口（標準MODBUSRTU通訊協議）
圖一
說明：1、本儀表帶2個繼電器輸出，2個繼電器的報警方式可以任意設定。
2、儀表輸入信號（分度號）可以根據需要任意設定。
四、主要技術指標
1、檢測通道：2－64點
2、精度：0.5級
3、報警設定范圍：全量程
4、巡檢速度：1－255秒（指面板顯示巡檢速度）
5、輸入阻抗：熱電偶輸入大于1MΩ; 4－20mA小于等于250Ω
6、輸入信號及測量范圍見表1
7、外線電阻：熱電偶輸入不大于1KΩ；熱電阻輸入不大于50Ω
8、調節方式：位式調節
9、繼電器觸點容量：交流無感負載220V/3A
10、輸出：微機串口輸出RS-485
11、使用環境：環境溫度：0－50OC；環境濕度：≤85％；大氣壓：86－108Kpa
12、功耗不大于5W
13、外形尺寸：長×寬×高＝220×160×80
