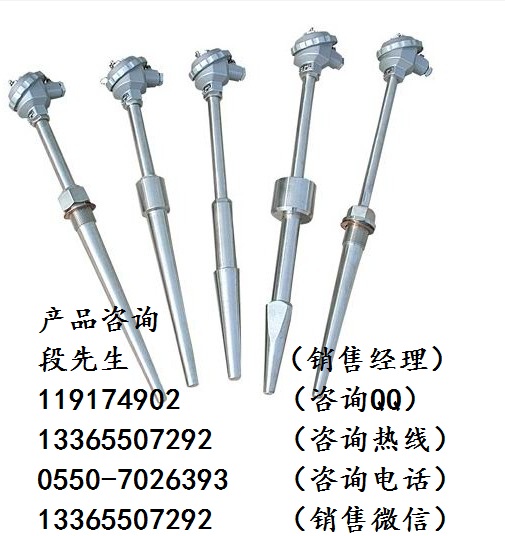

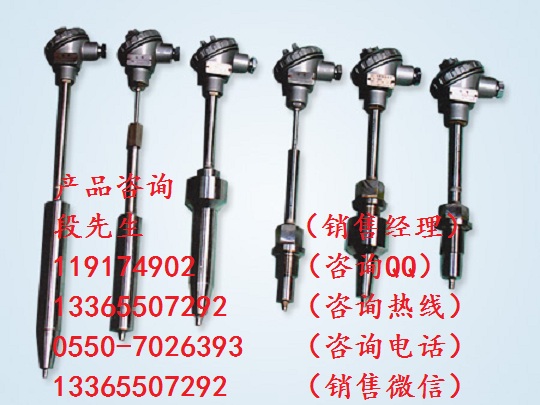

WRNG-440高溫高壓熱電阻
高溫高壓熱電偶適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。
主要技術參數
電氣出口：M20x1．5,NPT1/2
連接尺寸：M20x1．5, NPT1/2
防護等級：IP65
隔爆等級：d‖BT4, d‖CT5
公稱壓力：15-40MPa
*型號及規格
|
型號 |
分度號 |
測溫范圍℃ |
熱響應時間 |
保護管材料 |
規格Lxl |
|
WRNG-430 WRN2G-430 |
K |
0-800 |
＜180S |
1Cr18Ni9Ti |
380x150 430x200 480x250 530x300 580x350 630x400 680x450 |
|
WREG-430 WRE2G-430 |
E |
0-600 |
|||
|
WRNG-440 WRN2G-440 |
K |
0-800 |
|||
|
WREG-440 WRE2G-440 |
E |
0-600 |
1) 熱電偶I 級按協議訂貨；
2) 保護管其余材質按協議訂貨；
3) 型號430 為防水式，型號440 為隔爆式
*保護管材質及選用
|
材質 |
使用溫度℃ |
特點及用途 |
|
1Cr18Ni9Ti |
-200 — 800 |
具有高溫耐蝕性，通常為一般耐熱鋼使用 |
|
304 |
-200 — 800 |
低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用 |
|
316 |
-200 — 750 |
低碳含量，具有良好耐晶間通常作為耐熱鋼使用 |
|
316L |
-200 — 750 |
超低碳含量，具有良好耐晶間腐蝕性，通常作為耐熱鋼使用 |
|
310S |
-200 — 1000 |
具有高溫抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 |
|
GH3030 |
0 — 1100 |
鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 |
*套管形式選擇
法蘭可選擇900 （PN15 ）— 2500LB （PN40 ）RJ 等不同形式。
|
代號 |
N |
M |
D |
d |
D1 |
D2 |
|
A |
M20x1 ．5(NPT1/2) |
NPT1 ″ |
Φ34 |
Φ9 |
Φ23 |
Φ18 |
|
B |
NPT11/4 ″ |
Φ45 |
Φ9 |
Φ28 |
Φ23 |
*法蘭型號及規格
法蘭標準代號
|
標準代號 |
文件編號 |
|
中國國家標準 |
GB9112-9131-88 |
|
中國化工部標準 |
HG20592-20635-97 （HGJ44-76-91 ） （HG5001-5028-58 ） |
|
中國機械部標準 |
JB/T74-90-94 （JB81-82-59 ） |
|
美國標準 |
ASME/ANSI B16 ．5-88 |
|
德國標準 |
DIN 2628-2638-1975 |
|
日本標準 |
JIS2201-1796 |
*法蘭規格
CLASS150-600 RF
CLASS900-2500 RJ
*選型須知
1）型號
2）分度號
3）精度等級
4）保護管材質及形式
5）法蘭規格及形式
6) 長度或插入深度
