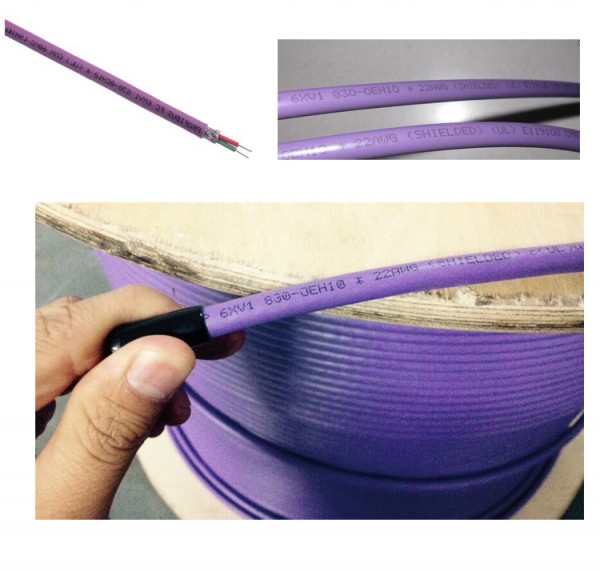

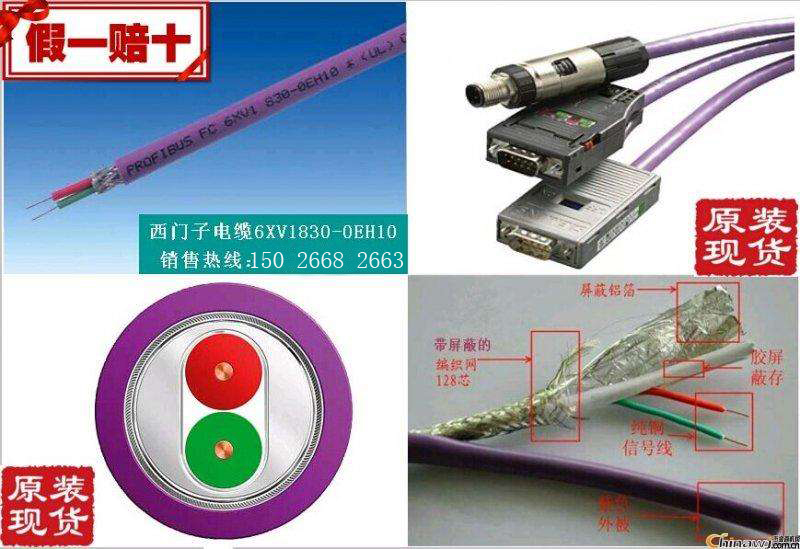

西門子總線電纜6XV1830-0EH10
鋁箔、裸金屬絲編織雙層屏蔽，實心裸銅線導體，2芯并合成對，芯線紅綠二色，綠色環保PVC外護套，外觀紫色。
Profibus DP 電纜 采用實心裸銅線導體作芯線，加厚鋁箔和加密裸金屬絲編織層，屏蔽效果好，紫色PVC外護套。具有良好的信號傳輸性能。
6XV1830-0EH10 L2電纜 2芯屏蔽（PROFIBUS總線電纜）（原6XV1830-0AH10已升級為6XV1830-0EH10）
符合VDE 0472標準；B類試驗（IEC332.1）。
帶米標識，分100米、200米、500米、1000米木輪包裝。
工作參數：?jiǎn)尉€傳輸最大規格：1000m，加中繼器可延長至10000m
6XV1830-3EH10 SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 最大加速度:4 m/s2, 至少 3 百萬次 彎曲次數，
彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售，最大長度: 8000m, 最小訂購量: 20 m (原6XV1830-3BH10已升級為6XV1830-3EH10)
帶米標識，分100米、200米、500米、1000米木輪包裝。
工作參數：?jiǎn)尉€傳輸最大規格：1000m，加中繼器可延長至10000m
UL 認證
用于網絡電纜的 UL 列表（安全標準）對于美國和加拿大市場尤為必需。根據電纜敷設在建筑物中位置來決定適當?shù)恼J(rèn)證要求。這適用所有電纜，這些電纜從一個機器敷設到一遠程控制柜，位于電纜架上并保護著建筑物。通過 UL 認證的電纜在其名稱后面附加字母“GP”（通用）。
Ex認證
用于本質安全 PROFIBUS DP 應用的電纜在其名稱后面附加字母“IS”（本質安全）
西門子6XV1830-0EH10通訊電纜概述
屏蔽的雙絞電纜，圓形截面
所有 PROFIBUS 總線電纜的特點：
西門子冷喬 15026682663
電纜及接頭/插頭相關訂貨號西門子DP總線，
6XV1830-0EH10 profibus總線電纜
6XV1840-2AH10 profibus總線電纜
6XV1830-3EH10 profibus總線電纜
編程/通訊電纜 6ES7 901-3CB30-0XA0 RS484口
編程/通訊電纜 6ES7 901-3DB30-0XA0 USB接口
跟PLC通訊電纜 6ES7901-0BF00-0AA0
總線連接器
6GK1 905-6AA00 快速剝線工具
6ES7 972-0BA50-0XA0 快速連線網絡接頭（不帶編程口）
6ES7 972-0BB50-0XA0 快速連線網絡接頭（帶編程口）
6ES7 972-0BA12-0XA0 90度網絡接頭（不帶編程口）
6ES7 972-0BB12-0XA0 90度網絡接頭（帶編程口）
6ES7 972-0BA41-0XA0 35度網絡接頭（不帶編程口）
6ES7 972-0BB41-0XA0 35度網絡接頭（帶編程口）
6GK1 500-0EA02 無角度網絡接頭（不帶編程口）
6GK1 500-0FC00 無角度快速連線網絡接頭（不帶編程口）
S7-200CN CPU可編程控制器 注釋位數帶8的產品，產地為中國南京西門子分公司
6ES7 212-1AB23-0XB8 CPU222 DC/DC/DC,8輸入/6輸出
6ES7 212-1BB23-0XB8 CPU222 繼電器輸出,8輸入/6輸出
6ES7 214-1AD23-0XB8 CPU224 DC/DC/DC,14輸入/10輸出
6ES7 214-1BD23-0XB8 CPU224 繼電器輸出,14輸入/10輸出
6ES7 214-2AD23-0XB8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO
6ES7 214-2BD23-0XB8 CPU224XP 繼電器輸出,14DI/10DO,2AI/1AO
6ES7 216-2AD23-0XB8 CPU226 DC/DC/DC,24輸入/16輸出
6ES7 216-2BD23-0XB8 CPU226 繼電器輸出,24輸入/16輸出
擴展模塊
6ES7 221-1BH22-0XA8 EM221 16入 24VDC，開關量
6ES7 221-1BF22-0XA8 EM221 8入 24VDC，開關量
6ES7 221-1EF22-0XA0 EM221 8入 120/230VAC，開關量
6ES7 222-1BF22-0XA8 EM222 8出 24VDC，開關量
6ES7 222-1EF22-0XA0 EM222 8出 120V/230VAC，0.5A 開關量
6ES7 222-1HF22-0XA8 EM222 8出 繼電器
6ES7 222-1BD22-0XA0 EM222 4出 24VDC 固態－MOSFET
6ES7 222-1HD22-0XA0 EM222 4出 繼電器 干觸點
6ES7 223-1BF22-0XA8 EM223 4入/4出 24VDC，開關量
6ES7 223-1HF22-0XA8 EM223 4入 24VDC/4出 繼電器
6ES7 223-1BH22-0XA8 EM223 8入/8出 24VDC，開關量
6ES7 223-1PH22-0XA8 EM223 8入 24VDC/8出 繼電器
6ES7 223-1BL22-0XA8 EM223 16入/16出 24VDC，開關量
6ES7 223-1PL22-0XA8 EM223 16入 24VDC/16出 繼電器
6ES7 223-1BM22-0XA8 EM223 32入/32出 24VDC，開關量
6ES7 223-1PM22-0XA8 EM223 32入 24VDC/32出 繼電器
6ES7 231-0HC22-0XA8 EM231 4入*12位精度，模擬量
6ES7 231-7PB22-0XA8 EM231 2入*熱電阻，模擬量
6ES7 231-7PD22-0XA8 EM231 4入*熱電偶，模擬量
6ES7 232-0HB22-0XA8 EM232 2出*12位精度，模擬量
6ES7 235-0KD22-0XA8 EM235 4入/1出*12位精度，模擬量
6ES7 277-0AA22-0XA0 EM277 PROFIBUS-DP接口模塊
6GK7 243-2AX01-0XA0 CP243-2 AS-i接口模塊
6ES7 253-1AA22-0XA0 EM253 位控模塊
6ES7 241-1AA22-0XA0 EM241 調制解調器模塊
6GK7 243-1EX00-0XE0 CP243-1 工業以太網模塊
6GK7 243-1GX00-0XE0 CP243-1IT 工業以太網模塊
附件
6ES7 291-8GF23-0XA0 MC291,新CPU22x存儲器盒,64K
6ES7 297-1AA23-0XA0 CC292,CPU22x時鐘/日期電池盒
6ES7 291-8BA20-0XA0 BC293,CPU22x電池盒
6ES7 290-6AA20-0XA0 擴展電纜,I/O擴展,0.8米,CPU22x/EM
6ES7 901-3CB30-0XA0 編程/通訊電纜,PC/PPI,帶光電隔離,5-開關,5m
6ES7 901-3DB30-0XA0 編程/通訊電纜,PC/PPI,帶光電隔離,USB接口，5-開關
6ES7 292-1AD20-0AA0 CPU22x/EM端子連接器塊,7個端子,可拆卸
6ES7 292-1AE20-0AA0 CPU22x/EM端子連接器塊,12個端子,可拆卸
6ES7 292-1AG20-0AA0 CPU22x/EM連接器塊,18個端子,可拆卸
6AV6 640-0AA00-0AX0 TD400C文本顯示器
6EP1 332-1SH31 專為S7－200 設計電源,24V/3.5A 可并聯5個
S7-200專用文本顯示器
6ES7 272-0AA30-0YA1 TD200文本顯示器
6AV6 640-0AA00-0AX0 TD400C文本顯示器
6AV6 640-0DA11-0AX0 K-TP 178 micro s7-200系列用
應用
PROFIBUS 協議包括三個主要部分:
? PROFIBUS DP:主站和從站之間采用輪循的通訊方式，主要應用于制
造業自動化系統中單元級和現場級通信
? PROFIBUS PA:電源和通信數據通過總線并行傳輸，主要用于面向過
程自動化系統中單元級和現場級通訊
? PROFIBUS FMS:定義了主站和主站之間的通訊模型，主要用于自動
化系統中系統級和車間級的過程數據交換
優勢
? 12M 的通信速率和可靠的通信質量 (海明距離=4)
? 適用多種通信介質 (電、光、紅外、導軌以及混合方式)
? 靈活的拓?fù)浣Y(jié)構，支持線型、樹型、環型結構以及冗余的通信模型
? 強大的通信功能，支持基于總線的驅動技術和符合IEC61508的總線
安全通信技術
? 先進的網絡規模 (最多支持126 個總線站，網絡規格可達90 公里)
PROFIBUS 網絡的構成
1. PROFIBUS 主站(一類主站，必需)
? SIMATIC PLC
? SIMATIC WinAC 控制器
? 支持主站功能的通訊處理器
? IE / PB 鏈路模塊
? ET 200S / ET 200X 的主站模塊
2. PROFIBUS 從站
? ET200 系列分布式I/O
? 支持DP 接口的傳動裝置
? 支持從站功能的通訊處理器
? 其它支持DP 接口的輸入、輸出或智能設備
3. PROFIBUS 網絡部件
? 通信介質—電纜
? 總線部件—總線連接器、中繼器、耦合器、鏈路
? 網絡轉接器—串行通信、以太網、AS-i、EIB 系統
4. 人機界面設備 (二類主站，可選)
? TP / OP 設備
? 經由通訊處理器連接到網絡的計算機及編程設備
5. 工程及診斷工具
? 網絡配置、診斷工具
? 剝線工具
