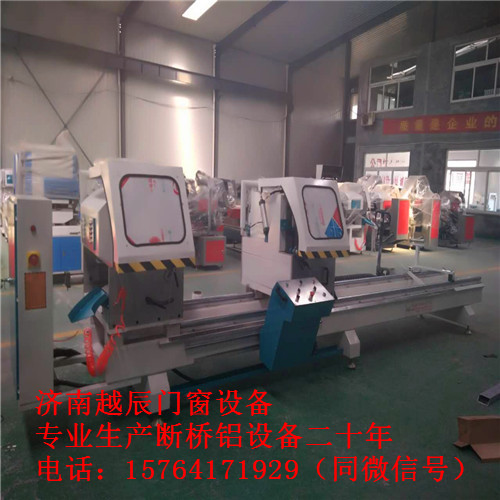

雙頭精密切割鋸主要結構概述
3.1特點
雙頭精密切割鋸的床身上裝有兩個鋸頭。左鋸頭為固定的，用螺釘固定在床身上，右鋸頭可由把手拉動在圓導軌上移動并可鎖定在所需位置上。工作切削的長度，由安裝在床身上的刻度尺指示。
床身前裝有操作臺，電氣控制元件均裝在操作臺上。工件放到工作臺上后，只要操作人員按操作規程按下按鈕，機器即可完成工作定位、壓緊、切割、刀具返回、松開等工序。
雙頭精密切割鋸的設計充分考慮到了工作人員的安全。鋸頭運動部分，全部罩在可開啟的、堅固的安全罩內。氣動控制系統設有雙手控制按鈕，保證操作安全。
3.2主要結構
雙頭精密切割鋸主要由左鋸頭、右鋸頭、床身、托料架、工作臺等主要部分組成。
3.2.1左鋸頭
左鋸頭為固定鋸頭。右鋸頭隨拖板在圓導軌上左右移動。拖板與導軌之間有直線運動副。鋸頭的左右運動輕快、靈活，保證了運動的平穩性。鋸片的進給由雙作用氣液阻尼缸完成。雙頭精密切割鋸氣動控制系統具有無級調速的功能，根據加工需要，可調節其進給及返回的速度，使之具有慢速進給快速返回的功能。
3.2.2床身
雙頭精密切割鋸由低碳鋼鉅形鋼管焊接而成，焊接后經時效處理，保證了床身的剛度及穩定性。
3.2.3工作臺
固定工作臺和左鋸頭裝在一起，活動工作臺隨拖板在導軌上可左右水平移動。
3.2.4托料架
中間托料架為自動升降式，后托料架為自動伸縮式。既滿足了切削型材的要求，又節約了空間，機床外觀也整齊美觀。
4、產品的系統說明
4.1氣動控制系統
雙頭精密切割鋸的氣動控制由六部分組成：（1）鋸頭工進氣液阻尼缸; (2)工件壓緊氣缸；（3）角度擺動氣缸；（4）護罩升降氣缸；（5）67.5°氣缸。（6）中間托料架氣缸。氣源由橡膠管引入機床的氣源處理器入口處，通過內部管道分送到各處供氣點。簡述如下：
4.1.1鋸頭的進給運動：電磁閥通電后換向，壓縮空氣進入工進氣液阻尼缸后腔，使鋸頭前進；電磁閥斷電，二位五通電磁閥復位，壓縮空氣進入氣液阻尼缸前腔，鋸頭退回。
4.1.2工件壓緊：工件的壓緊是通過氣缸實現的，電磁閥通電后，二位五通電磁閥換向，壓縮空氣進入單作用氣缸，壓緊工件；當切割完畢，鋸片退回時，鋸頭碰到行程開關，電磁閥斷電，換向，壓緊氣缸松開。至此，整個加工完畢。
由于生產規模、效率的不同我們可以根據您的產量配比最合理的成套生產線流水作業。我們可為客戶提供建廠預案、成本合算及最新的行業信息。 為了讓您在安裝與使用方面更為安全、方便、快捷、高效率的工作，我們安排了專業工程師給您做售后技術指導、故障排除等技術方面問題。
外形尺寸：5560×1700×1600mm
