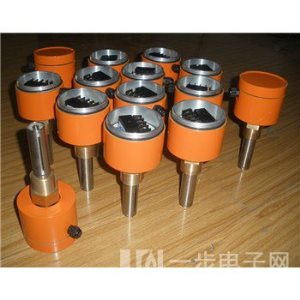

YHX-S-250-50油混水信號器用于監測水電站、火電廠及大型泵站油系統中的混水或積水量。當油箱、油管路中混水或積水即發出報警信號，提醒值班人員及時檢查系統，確保發電機組安全運行。
二、工作原理
裝置采用電容式原理。電容式傳感器由內、外電極(相當于電容兩個極板)及電路部分組成。當油中混水或積水后，由于二者介電常數相差很大，則由內、外電極構成的電容值發生顯著變化。傳感器電路產生一穩幅高頻方波，當電容值發生變化，則方波頻率發生變化，經過對信號的處理放大比較，輸出相應的報警信號。
三、技術參數
?供電電源：DC24V±10% 或交直流通用型DC220V，AC220V
?功率：5W
?相對濕度： ≤90%
?工作溫度：5℃～+50℃
?貯存：-25℃～+70℃
?報警接點輸出：常開一組
?容量：5A/AC220V或5A/DC30V
?量程設置：2.5% 與 5%可選
四、外形尺寸及端子接線圖
?24V/220：信號器工作電源，按極性連結
?J：信號器輸出接點（SPST）
?信號器電源連接應使用屏蔽線，導線截面積不小于2.5mm2。
?短路塊為選擇報警分檔用，其中1、2相連表示報警值為5%，短路塊2
3相連表示報警值為2.5%，出廠設置為5%。
五、安裝方式
傳感器安裝時，應保證電極長度L2（有效測量范圍）段完全沒入油中。
三種安裝方式：頂部安裝、側部安裝、底部安裝
在油箱相應位置打一圓孔，并車好M36×1.5螺紋。
六、選型說明
