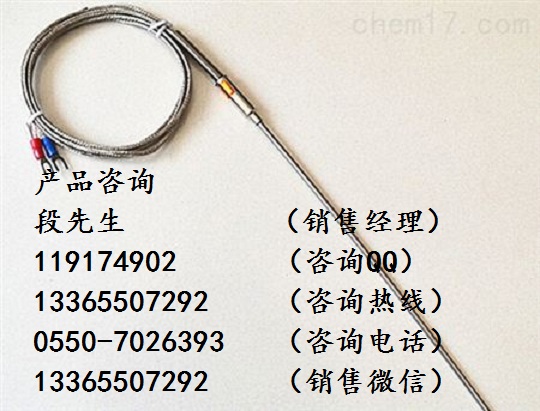

WRNK-191S（0~600℃）微細鎧裝熱電偶
適用于狹小且須彎曲場所的溫度測量與控制。是化工化纖、制藥等行業不可缺少的測量溫度裝置。
型 號
分度號
測溫范圍℃
熱響應時間
保護管材料
規 格
WRNK-191S
K
0-600
＜3S
1Cr18Ni9Ti
100800
200800
300800
550800
750800
WREK-191S
E
0-400
□微細鎧裝熱電偶基本技術指標
類別
分度號
套管外徑
常用溫度（℃）
最高使用溫度（℃）
允許偏差△t
測溫范圍（℃）
允差值
鎳鉻—康銅
E
≥φ3
600
700
0～700
±2.5℃或
鎳鉻—鎳硅
K
≥φ3
800
950
0～900
±2.5℃或
銅—康銅
T
≥φ3
350
400
<-200
未作規定
-40～350
±1℃或
□鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所得的時間稱為熱響應時間，用τ0.5表示。
□絕緣電阻
當周圍空氣溫度為20±1.5℃，相對濕度不大于80%時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表的規定。
偶絲直徑
試驗電壓（V-DC）
絕緣電阻（MΩ.m ）
1.5
50±10%
≥1000
>1.5
500±10%
≥1000
鎧裝熱電偶的可撓曲率半徑不小于其外徑的5倍。
□鎧裝熱電偶熱響應時間
熱響應時間
接殼式
絕緣式
3.0
0.6
1.2
4.0
0.8
2.5
5.0
1.2
4.0
6.0
2.0
6.0
8.0
4.0
8.0
鎧裝熱電偶外徑d（mm）
φ8
φ6
φ5
φ4
φ3
50
50
50
50
50
75
75
75
75
75
100
100
100
100
100
150
150
150
150
150
200
200
200
200
200
250
250
250
250
250
300
300
300
300
300
400
400
400
400
400
500
500
500
500
500
750
750
750
750
750
1000
1000
1000
1000
1000
1250
1250
1250
1250
1500
1500
1500
1500
2000
2000
2000
2000
2500
2500
2500
3000
3000
3000
4000
4000
4000
5000
5000
7500
7500
10000
10000
15000
注：1、￠3絕緣式鎧裝熱電偶名義總長L，不得大于10000mm。
□結構
鎧裝熱電偶材料的結構形式
□安裝固定形式
固定裝置是供用戶安裝用。除了無固定裝置產品外，鎧裝熱電偶固定裝置有：固定卡套式
可動卡套式、固定法蘭、可動法蘭四種結構形式。固定卡套式供用戶一欠性固定，可動卡套式
用戶可多次固定。
鎧裝熱電偶
φ8
φ6
φ 5
φ4
φ4
φ3
φ2
M
M16＊1.5
M12＊1.5
S
22
19
注：括號內的數字這檔規格一般不予以采用,如需要作特殊規格訂貨。
□鎧裝熱電偶自由端（接線盒）形式
接線盒供連接熱電偶的自由端和顯示儀表之用，目前有簡易式、防濺式、防水式、手柄式、
小接線盒式、補償導體式多種結構形式。
☆帶補償導線式、☆防濺式 、☆防水式 、☆手柄式、☆小接線盒式
□主要技術參數
精度等級：I級或II級
公稱直徑：Φ1
彎曲直徑：R≥5D
公稱壓力：常壓
□型號及規格
（代號）
WREK
±0.75%t
WRNK
±0.75%t
WRCK
±0.75%t
注:1、t為被測溫度的絕對值
2、T型分度號產品需與廠方協商訂貨
□可撓度
τ0.5秒
套管直徑
（mm）
□鎧裝熱電偶外徑和名義長度標準規格
2、鎧裝熱電偶外徑d≤￠5mm，并有防濺式或防水接線盒的產品，用戶在安裝時請注意，熱電偶露出設備部份必須加裝支架等輔助支承，增加剛度，確保堅固，防止接線盒來回?fù)u振，損壞熱電偶。
外徑d
套管直徑 （mm）
