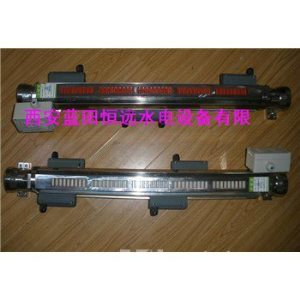

ZBL主令控制變送器由用久磁鋼、磁致伸縮位移變送器、磁記憶開關、保護套管等組成，它以用久磁鋼為 測量元件，利用磁耦合原理監測水電站水輪發電機組導水機構或噴針的行程，其現場機械指示為磁翻柱，配有四個（可按用戶要求配置更多）指示導葉位置的磁記憶開關，其電氣輸出有與被測行程相對應的模擬量4～20mA和四個繼電器開關量。
產品特點：
◆ 位移變送器精度高、無零漂、穩定性好
◆ 位移變送器可現場LED顯示位移值，除提供4～20mA模擬量外，另有四個繼電器開關量輸出
◆ 磁記憶開關與運動部件無機械接觸其安裝固定后不會發生動作位置漂移
◆ 整機采用不銹鋼材料，防潮性能好
技術參數：
◆ 結構簡單、功能齊全、安裝方便。
◆ 量 程：80～1500mm
◆ 變送器分辨率：1mm
◆ 電 源：24V DC
◆ 輸 出：模擬量4～20mA四線制，四個繼電器開關量，六個（可更多）純機械開關量
◆ 接點容量：250VAC 1A 250VDC 0.2A
◆ 整機材質：316不銹鋼
◆ 相對濕度：≤95%
◆ 環境溫度：-10～50℃
外形尺寸圖：
參數選型說明：
型號： 代碼及說明
ZBL 主令控制變送器
測量范圍 單位：mm
變送輸出 0 ：不帶變送器
1 ：帶變送器
2 ：進口變送器
