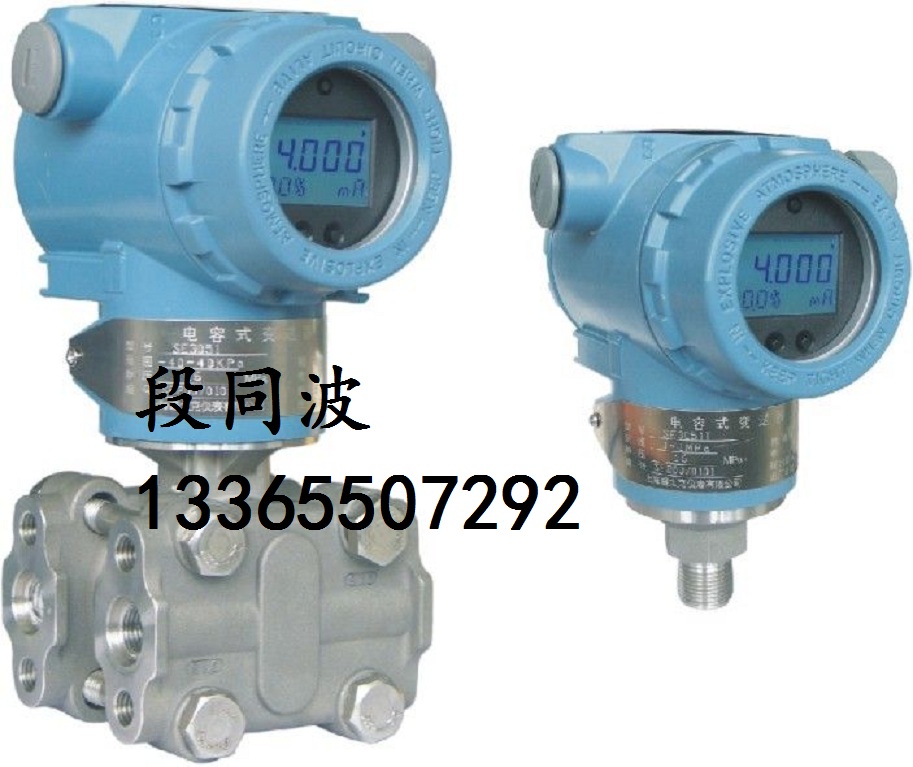

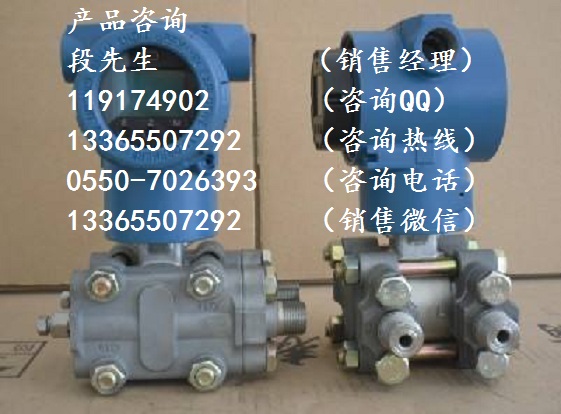

310A（0.40~40kPa）絕對壓力變送器
一、概述
技術數據
310A系列電容式變送器是我廠引進國外先進技術和設
備，關鍵原材料、元器件和零部件均采用進口，整機經過嚴
格組裝和測試，具有設計原理先進品種規格齊全、安裝使用
簡便。外形美觀等特點。該產品分智能和普通型兩種類型，
滿足用戶的多種選擇要求，具有很強的使用價值，目前該系
產品已廣泛應用于石油、化工、冶金、電力、食品、造紙、
醫藥、機械制造等行業。
二、特點
1.精度高；
2.穩定性好；
3.二線制；
4.固體元件，接插式印刷線路板；
5.小型、重量輕、堅固抗振；
6.量程、零點外部連續可調；
7.阻尼可調；
8.單向過載保護特性好；
9.無機械可動部件，維修工作量少；
10.全系列統一結構，零部件互換性強；
11.接觸介質的膜片材料可選擇；(316L、TAN、HAST-C、
MONEL等耐腐蝕材料)
12.防爆結構，全天候使用。
智能變送器除了一般電容式變送器固有特點外還具有如下
特點：
1.智能電子部件僅由一塊板組成
2.量程比100：1
3.-100Pa~0~100Pa~100MPa
4.就地按鍵調整量程和零點
5.可更新現存的TK各種模擬式變送器為智能式儀表
6.符合HART協議，可用HART通訊器388、275、375與本
智能表進行雙向能訊而不中斷輸出信號
7.在采用HART協議的分散控制系統中同主機進行雙向通訊
8.具有自診斷和遠程診斷功能
9.帶有EEPROM非易失性存貯器不怕斷電丟失數據
三、工作原理
過程壓力通過兩側或一側的隔離膜片、灌充液傳至δ室
的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于
作用在其上的兩側壓力差產生相應變形位移，其位移與差壓
成正比，最大位移約0.1mm，這種位移轉變?yōu)椴顒有盘枺?br />
電子線路差動信號轉換成二線制的4~20mA DC輸出信號。
四、功能參數
使用對象：液體、氣體和蒸汽
輸出信號：4~20mA DC
供電電源：12~45V DC，一般為24V DC(見負載特性)
負載特性：與供電電源有關，在某一電源電壓時帶負載能
力，負載阻抗R1與電源電壓VS關系式為R1≤50(Vs-12)
指示表：指針式線性指示0~100%刻度和平方根指示0-10刻
度，以及LCD液晶式顯示(0~100%線性)
防 爆：a.隔爆型dⅡCT4/T6
b.本質安全型 iaⅡCT4/T6
量程和零點：外部連續可調，智能型通過就地按鈕或通過
HART通訊器進行調整。
(不帶遷移，在標準工作條件下，充硅油，316不銹鋼隔離膜片)
精確度：±0.075%
死 區：無（≤0.1%）
穩定性：12個月內不超過最大量程的基本誤差絕對值
故障報警：（智能型具有）自診斷程序檢測出故障，模擬輸
出高于2 2 m A 或低于3 . 8 m A 報警， 報警高低可通
過電子部件上開關進行選擇。
變送器狀態寫保護：(智能型具有)拔動電子部件上開關可以
防止變送器組的改變。
振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測
量范圍上限的±0.05%/g
電源影響：小于輸出量程的0.005%/V。
負載影響：電源如果穩定，則負載沒有影響。
安裝位置影響：最大可產生0.24kPa的零點誤差，但可校
正，對量程沒有影響。
其 它
采用先進的集成電路及表面貼裝(SMT)技術，變送器的
電子部件由一塊電路板組成。
變送器的微處理控制A／D和D／A轉換的工作，也能完
成自診斷及實現數字通訊。
