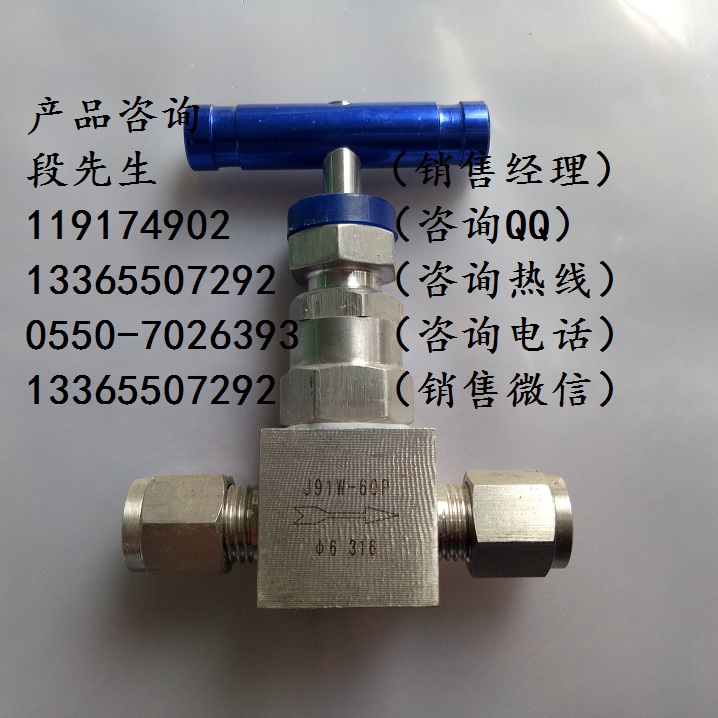

特性:
1. 卡套式截止閥制造：GB/T12224-2005 JB/T7747-1995
2. 卡套式截止閥連接形式：卡套式
3. 卡套式截止閥結構特征：錐面密封，活動閥瓣
4. 閥門檢驗及試驗：GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-40℃～+350℃
7. 適用介質：水，油，氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
|
|
二、卡套式截止閥主要零件材料/Materials of main parts
|
序號 NO. |
零件名稱 Part name |
材質 Material |
|
1 |
卡套 Ferrule & Ferrule Set |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
連接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
閥蓋墊片 Bonnet Gasket |
紫銅(Red copper) PTFE RTFE |
|
5 |
閥蓋Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
6 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Mab and Graphite) |
|
7 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
8 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
鎖緊螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
手輪 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
帶帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
三、 卡套截止閥外型及連接尺寸
|
型號 |
口徑D0 |
L |
H |
D1 |
|
J91W/H-1 |
?8 |
38 |
92 |
?70 |
|
J91W/H-2 |
?10 |
38 |
92 |
?70 |
|
J91W/H-3 |
?12 |
39 |
92 |
?70 |
|
J91W/H-4 |
?14 |
40 |
94 |
?70 |
|
J91W/H-5 |
?18 |
42 |
100 |
?80 |
