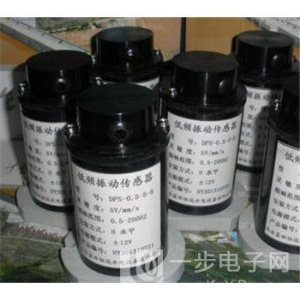

低頻振動傳感器，內置積分器，輸出位移電壓信號。它是將振動速度信號積分成位移信號而輸出。主要用于測量水輪發電機組、低速轉動機器、工程建筑和橋梁等的振動。這種傳感器測量的振動是相對于自由空間的可能振動。它的輸出電壓信號與振動幅值成正比。
二、特點
1. 傳感器有很低的使用頻率，可以適用于低轉速的轉動機器。
2. 相對于其它類型的振動傳感器而言，傳感器有較低的輸出阻抗，較好的信噪比。它同一般通用交流電壓表或示波器配合就能工作。對輸出插頭和傳輸電纜也無特殊要求，使用方便.
3. 傳感器設計中取消了有摩擦的活動元件，因此使用壽命相對很長。
4.傳感器有一定抗橫向振動能力（不大于10g）
三、主要技術指標
1．頻響范圍：0.5Hz～200Hz(-3dB)
2．靈敏度：8mV/μm±5%、 5mV/μm±5%、 4mV/μm±5% (或根據用戶要求調整)
3．量程：±1mm（±2mm、±3mm 等）
4．線性度：<2%
5．較大輸出電壓：8V（單峰）
6．使用溫度范圍，-30℃-80℃
7．工作方向：H 水平型 V 垂直型
8．工作電源：±12VDC
9．安裝方式： 在Φ56的圓周角上用2個M5螺釘固定。
四、基本原理
低頻振動傳感器是屬于慣性式傳感器。它是利用磁電感應原理把振動信號變換成電信號。主要由磁路系統、慣性質量、彈簧阻尼等部分組成。在傳感器殼體中剛性地固定著磁鐵，慣性質量（線圈組件）用彈簧元件懸掛于殼體上。工作時，將傳感器安裝在機器上，在機器振動時，在傳感器工作頻率范圍內，線圈與磁鐵相對運動、切割磁力線，在線圈內產生感應電壓，該電壓信號正比于被測物體的振動速度值，對該信號進行積分放大處理即可得到位移信號。
低頻振動速度傳感器選型：
◆A □安裝角度/較低工作頻率選擇
V： 0°±2.5°（垂直安裝）
H：90°±2.5°（水平安裝）
◆B □靈敏度選擇
B:靈敏度:8mv/um F：靈敏度:5mv/um (可根據用戶要求)
◆C □量程選擇
01: ±1mm
02 ±2mm
03 ±3mm
