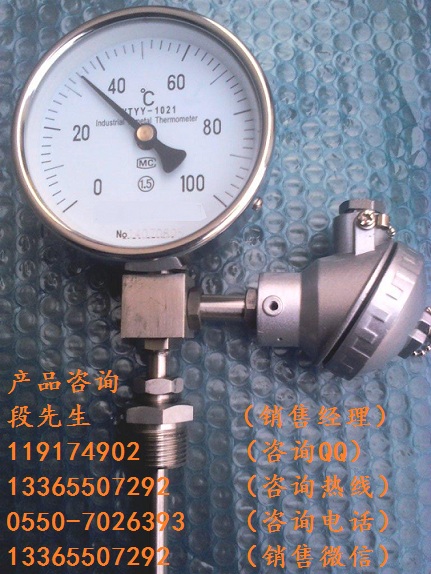

WSSE-411帶熱電偶雙金屬溫度計
防護等級：IP55
帶熱電偶（阻）雙金屬溫度計采用雙金屬溫度計與熱電偶/熱電阻一體的方式，既滿足現場測溫需求，亦滿足遠距離傳輸需求,可以直接測量各種生產過程中的-80-+500℃范圍內液體、蒸氣和氣體介質以及固體表面測溫
標度盤公稱直徑：100、150
熱響應時間：≤40s
精度等級：1.0、1.5
熱電偶：I級 1.5℃；II級 2.5℃
熱電阻：A級 ±（0.15+0.005ItI）
B 級 ±（0.30+0.005）
型號及規格
型 號
分 度 號
測溫范圍℃
精度等級
保護管材料
插入長度
WSSE-401
E
-80-+40
-40-+80
0-50
0-100
0-150
0-200
0-300
0-400
0-500
1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
150
200
300
400
500
750
1000
WSSE-501
WSSE-411
WSSE-511
WSSE-481
WSSE-581
WSSP-401
Pt100
WSSP-501
WSSP-411
WSSP-511
WSSP-481
WSSP-581
WSSXE-401
E
WSSXP-401
Pt100
WSSXE-411
E
WSSXP-411
Pt100
WSSXE-481
E
WSSXP-481
Pt100
工作原理
雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端補固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。
主要技術特性
測量范圍：-60～500℃
精確度等級：1.5級
遠傳電信號偏差：
1.分度號：E（鎳鉻－銅鎳）允許偏差±2.5℃或0.75%t
2.分度號：K（鎳鉻－鎳硅）允許偏差±2.5℃或0.75%t
3.分度號：Pt100（鉑電阻）允許偏差：
A級；±（0.15＋0.002︱t︱）
B級；±（0.30＋0.005︱t︱）
4. 帶溫度變送器的基本誤差；△＝△1±0.5％FS
1熱電偶（阻）允差對應輸出基本誤差
FS為測量范圍
溫度變送器傳送方式：二線制（4～20mA）
變送器工作電源電壓最低12V，最高35V，額定工作電壓24V
正常工作環境：
1.環境溫度：-25℃～80℃（危險場所不高于70℃）
2.相對濕度：5％～95％
3.機械振動：f≤55Hz，振幅＜0.15 mm
4.周圍空氣中不含有引起變送器腐蝕的介質
環境溫度影響：≤0.05％/1℃
