一、產品介紹
?

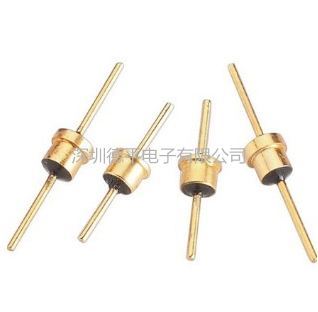

德平系列直流饋通濾波器（穿心電容器）主要應用于信號線、直流電源的高頻干擾濾波，具有非常好的濾除高頻干擾信號的效果。如屏蔽是信號濾波處理、低噪聲放大器輸入/出線處理。使用時將饋通濾波器安裝在金屬板上（如面板、金屬外殼等），金屬板既做濾波器接地又起到隔離濾波器輸入、輸出端耦合的作用。安裝形式有螺紋式，直焊式和表貼式三種。
?
二、產品詳情
?
1.1產品名稱：直流饋通濾波器
1.2規 ? ?格：SMD
1.3產品備注：高壓饋通濾波器
2.1產品類別：饋通濾波器
2.2產品型號：ZF-8M6-332-200VDC-20A
2.3額定電壓：220V
2.4容 ? 量：3300Pf
2.5額定電流：20A
2.6電容誤差：20%
2.7引線長度:18mm
2.8螺紋直徑:8mm
2.9溫度系數：±85℃ ?
三、參數指標
?
3.1電容容量：LC3PF,5PF,10PF,22PF,47PF,100PF,470PF,102PF,152PF,222PF,332PF,472PF,682PF,103PF,104PF；
3.2工作電壓：5V，16V,25V,50V,100V,200V,250V,300V,380V,1000V，2000V
3.3耐壓：直流額定電壓2.5倍，交流額定電壓6倍
3.4工作溫度：-55℃-+125℃
3.5螺紋直徑：M3，M4，M5，M6,M8,M10,M12（可根據要求定制）
?
注）：產品參數可根據客戶要求定制，詳情請于我們的工作人員聯系！?。?！
四、性能指標
?
4.1絕緣電阻：Ri≥5×109
4.2介質損耗：tg& ≤3.0%
4.3耐壓：UT=2.5UR持續3秒鐘。應無擊穿或飛弧現象
4.4外殼材料：銅鍍鎳、鍍銀
4.5引線材料：銅芯,鍍層為鍍銀、鍍金
4.6灌封材料：電子密封環氧樹脂
4.7焊接溫度：引線焊接溫度280℃，時間小于3秒
