繼電器小知識
1、繼電器型號標志一般國產繼電器的型號命名由四部分組成：第一部分+第二部分+第三部分+第四部分。繼電器型號第一部分用字母表示繼電器的主稱類型。JR——小功率繼電器、JZ——中功率繼電器、JQ——大功率繼電器、JC——磁電式繼電器、JU——熱繼電器或溫度繼電度、JT——特種繼電器、JM——脈沖繼電器、JS——時間繼電器、JAG——干簧式繼電器、繼電器型號第二部分用字母表示繼電器的形狀特征。W——微型、X——小型、C——超小型、繼電器型號第三部分用數字表示產品序號。用數字表示產品序號繼電器型號第四部分用字母表示防護特征。F——封閉式、M——密封式、例如：JRX-13F（封閉式小功率小型繼電器）。JR——小功率繼電器、X——小型、13——序號、選擇方式。魏德米勒繼電器接線圖；

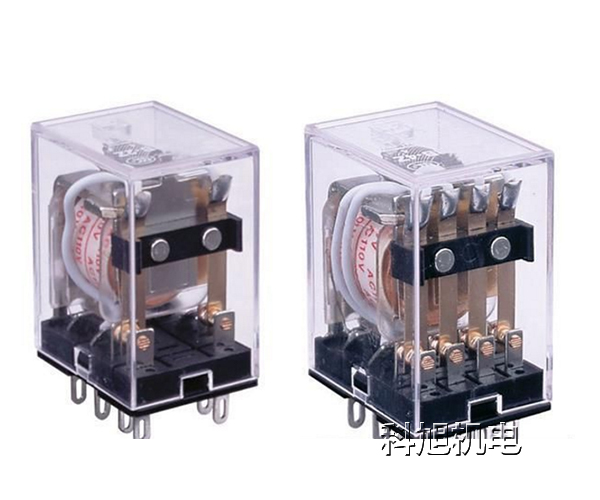

2、中間繼電器的作用：一般的電路常分成主電路和控制電路兩部分，繼電器主要用于控制電路，接觸器主要用于主電路；通過繼電器可實現用一路控制信號控制另一路或幾路信號的功能，完成啟動、停止、聯動等控制，主要控制對象是接觸器；接觸器的觸頭比較大，承載能力強，通過它來實現弱電到強電的控制，控制對象是電器。1.代替小型接觸器中間繼電器的觸點具有一定的帶負荷能力，當負載容量比較小時，可以用來替代小型接觸器使用，比如電動卷閘門和一些小家電的控制。這樣的優點是不僅可以起到控制的目的，而且可以節省空間，使電器的控制部分做得比較精致。2．增加接點數量這是中間繼電器最常見的用法，例如，在電路控制系統中一個接觸器的接點需要控制多個接觸器或其他元件時而是在線路中增加一個中間繼電器。3．增加接點容量我們知道，中間繼電器的接點容量雖然不是很大，但也具有一定的帶負載能力，同時其驅動所需要的電流又很小，因此可以用中間繼電器來擴大接點容量。比如一般不能直接用感應開關、三極管的輸出去控制負載比較大的電器元件。而是在控制線路中使用中間繼電器，通過中間繼電器來控制其他負載，達到擴大控制容量的目的。4．轉換接點類型在工業控制線路中，常常會出現這樣的情況，控制要求需要使用接觸器的常閉接點才能達到控制目的，但是接觸器本身所帶的常閉接點已經用完，無法完成控制任務。這時可以將一個中間繼電器與原來的接觸器線圈并聯，用中間繼電器的常閉接點去控制相應的元件，轉換一下接點類型，達到所需要的控制目的。5．用作開關在一些控制線路中，一些電器元件的通斷常常使用中間繼電器，用其接點的開閉來控制，例如如彩電或顯示器中常見的自動消磁電路，三極管控制中間繼電器的通斷，從而達到控制消磁線圈通斷的作用。6．轉換電壓7．消除電路中的干擾。魏德米勒繼電器接線圖；
3、繼電器元件符號：因為繼電器是由線圈和觸點組兩部分組成的，所以繼電器在電路圖中的圖形符號也包括兩部分：一個長方框表示線圈；一組觸點符號表示觸點組合。當觸點不多電路比較簡單時，往往把觸點組直接畫在線圈框的一側，這種畫法叫集中表示法。電符號和觸點形式：繼電器線圈在電路中用一個長方框符號表示，如果繼電器有兩個線圈，就畫兩個并列的長方框。同時在長方框內或長方框旁標上繼電器的文字符號“J”。繼電器的觸點有兩種表示方法：一種是把它們直接畫在長方框一側，這種表示法較為直觀。另一種是按照電路連接的需要，把各個觸點分別畫到各自的控制電路中，通常在同一繼電器的觸點與線圈旁分別標注上相同的文字符號，并將觸點組編上號碼，以示區別。魏德米勒繼電器接線圖；
4、功率方向繼電器：當輸入量（如電壓、電流、溫度等）達到規定值時，使被控制的輸出電路導通或斷開的電器。可分為電氣量（如電流、電壓、頻率、功率等）繼電器及非電氣量（如溫度、壓力、速度等）繼電器兩大類。具有動作快、工作穩定、使用壽命長、體積小等優點。廣泛應用于電力保護、自動化、運動、遙控、測量和通信等裝置中。測試方法1、測線圈電阻：可用萬能表R×10Ω檔測量繼電器線圈的阻值，從而判斷該線圈是否存在著開路現象。繼電器線圈的阻值和它的工作電壓及工作電流有非常密切的關系，通過線圈的阻值可以計算出它的使用電壓及工作電流。2、測觸點電阻：用萬能表的電阻檔，測量常閉觸點與動點電阻，其阻值應為0；而常開觸點與動點的阻值就為無窮大。由此可以區別出那個是常閉觸點，那個是常開觸點。3、測量吸合電壓和吸合電流：找來可調穩壓電源和電流表，給繼電器輸入一組電壓，且在供電回路中串入電流表進行監測。慢慢調高電源電壓，聽到繼電器吸合聲時，記下該吸合電壓和吸合電流。為求準確，可以試多幾次而求平均值。測量釋放電壓和釋放電流：也是像上述那樣連接測試，當繼電器發生吸合后，再逐漸降低供電電壓，當聽到繼電器再次發生釋放聲音時，記下此時的電壓和電流，亦可嘗試多幾次而取得平均的釋放電壓和釋放電流。一般情況下，繼電器的釋放電壓約在吸合電壓的10～50%，如果釋放電壓太?。ㄐ∮?/10的吸合電壓）時則不能正常使用了，這樣會對電路的穩定性造成威脅使工作不可靠。魏德米勒繼電器接線圖；
5、跳閘位置繼電器與合閘位置繼電器的作用：(1)可表示斷路器的分、合閘位置。若是分相操作的，還可表示分相分、合閘信號。(2)可表示斷路器位置的不對應，或表示斷路器是否在非全相運行狀態。(3)可由跳閘位置繼電器某相的觸點啟動重合閘回路。(4)在三相跳閘時使高頻保護停信。(5)在單相重合閘方式時，閉鎖三相重合閘。(6)發出控制回路斷線信號和事故音響信號。魏德米勒繼電器接線圖。
備注：供參考
