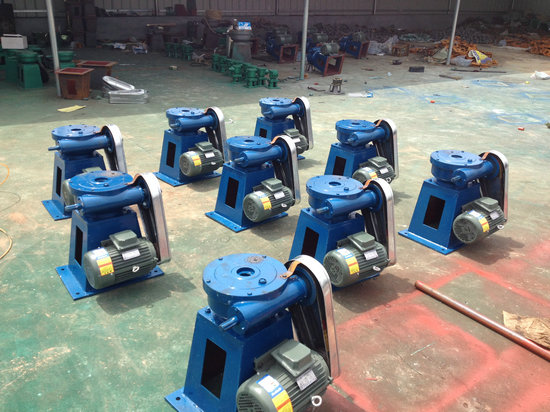

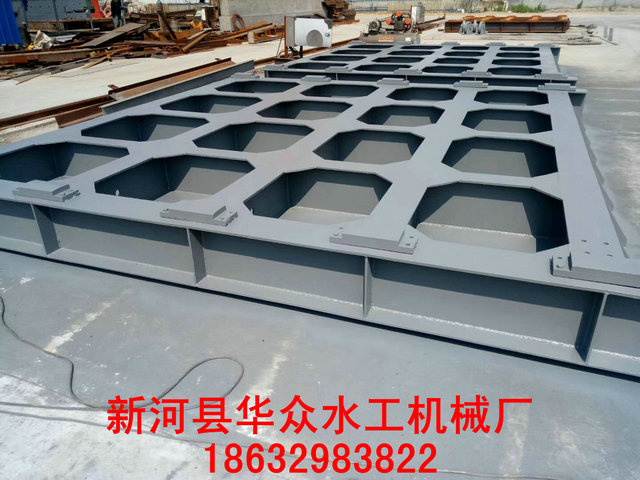

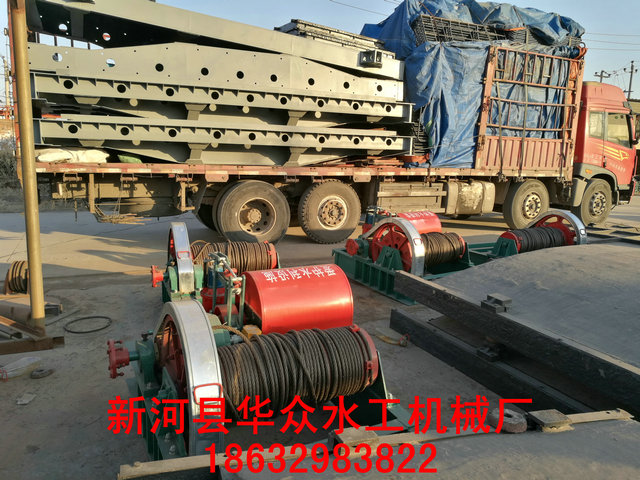

華眾水工機械廠 聯系人：付經理 電話：18632983822（同微信）我公司產品是一種水利工程專用設備，廣泛用于水利工程閘門的啟閉，是農田灌溉、水產養殖、污水處理廠、水利發電站、水庫、河流（水閘、堤壩、渠道、涵洞、管道）等進水閘、退水閘的配套機械。所有產品啟閉靈活，經久耐用，自動化程度高，并可為您的工程提供成套設備，并可協助設計。以下圖片均為我公司發貨現場拍攝，請勿轉載！
ZMQY鑄鐵鑲銅圓閘門 四、鑄鐵鑲銅圓閘門的外形安裝尺寸
規格型號 口徑 安裝尺寸 配啟閉機(t) 使用水頭 重量 D A B D1 H F n*d 直徑 MXY-200 200 382 210 230 450 100 4*M16 18 0.5 4 60 MXY-250 250 426 250 280 550 100 4*M18 20 0.5 4 80 MXY-300 300 494 300 330 650 100 4*M18 20 0.5 4 100 MXY-400 400 586 400 430 800 100 4*M20 22 1 4 140 MXY-450 450 642 450 482 900 110 4*M20 22 1 4 180 MXY-500 500 706 500 534 1000 110 4*M22 24 1 4 200 MXY-600 600 826 600 636 1200 120 4*M22 24 2 6 240 MXY-700 700 940 700 738 1400 120 4*M24 28 2 6 280 MXY-800 800 1040 800 840 1600 120 4*M24 28 2 6 320 MXY-900 900 1290 900 950 1800 120 4*M26 28 3 6 360 MXY-1000 1000 1380 1000 1050 2000 140 4*M28 30 3 6 400 MXY-1200 1200 1600 1200 1250 2400 140 4*M30 34 3 6 500 規格型號 口徑 安裝尺寸 配啟 閉機 （T) 適用 水頭 (m) 重量 D B D1 F 直徑d H n*d MXY-1400 1400 1570 1440 80 28 2300 4*525 3 6 750 MXY-1500 1500 1680 1540 100 28 2500 4*575 5 6 850 MXY-1600 1600 1780 1640 100 28 2600 4*600 5 6 1000 MXY-1700 1700 1880 1740 100 28 2800 4*650 5 6 1120 MXY-1800 1800 1980 1840 100 28 2900 4*675 8 6 1250 MXY-1900 1900 2100 1940 120 28 3100 4*725 8 6 1460 MXY-2000 2000 2200 2040 120 28 3200 4*750 8 6 1600 安裝事宜： 1、 鑄鐵鑲銅閘門安裝前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要 調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。 2、安裝時閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。 3、澆注混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。 深孔閘門；定義1：深孔式進水口承受高水頭壓力的閘門。簡介：高壓鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵，止水密封面鑲銅條，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決?！驹敿?xì)說明】一、 高壓鑄鐵閘門主要用途：鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準設計生產。它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵，止水密封面鑲銅條，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。二、鑄鐵閘門結構特點：1.鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。4.品種規格齊全，適應性廣。5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。三、鑄鐵閘門主要技術性能參數：1.型號與規格：方閘門：明桿式 ZMF DN200～DN2500mm2.鑄鐵閘門主要性能指標： a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。 b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。 d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10 e）安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。 f）最大工作水頭：?jiǎn)蜗蚴軌海赫颍?0m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于0.2m/min，不大于1.5m/min。 h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。鑄鐵閘門裝配 1 閘門總裝后，應作適當調整，并進行2-3次全啟全閉操作，保證移動靈活。當門板在全閉位置時，密封座處的間隙不大于0.1mm。2 門板與門框?qū)虿壑g的前后總間隙不大于1.6mm。3 門板密封座下邊緣應高于門框密封座下邊緣，其相對位置應不大于2mm。4 當門板在全閉位置時，門板與門框的各楔緊面應同時相互楔緊。 鑄鐵閘門 1、 安裝前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。 2、 安裝時閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。 3、 澆注混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。 4、 清除加固物。閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，2m以上的閘門在上下框上安裝了4-6個緊閉裝置壓鐵，注意在間隙調整后，閉緊壓鐵拆除，以便閘門啟閉。 鑄鐵閘門的使用保養 1、閘門在啟閉時應注意閘板的上、下極限位置，不能超限，以免損壞閘門或啟閉機。 2、閘門在啟閉過程中如有異常情況應立即停止使用，及時檢查修理。 3、閘門在關閉時距閘底10公分處，暫停2分鐘，讓激流沖凈底門槽內雜物，然后再將閘門關閉。 試驗方法與檢驗規則 1 密封面間隙檢驗門板與門框密封座的結合面，必須清除外來雜物和油污，將閘門全閉后放平。在門板上無外加荷載的情況下，用0.1 mm的塞尺沿密封的結合面測量間隙，其值不大于0.1mm。2 裝配檢驗將門板在門框內人座，作全啟全閉往復移動，檢查門板在全啟全閉時的位置、楔緊面的楔緊狀況和門板在導向槽內的間隙。用鋼尺和塞尺等工具分別進行測量，其檢驗結果應符合規定。 高壓鑄鐵閘門材質要求：主要零件的材料應符合或不低于下表的規定。零件名稱 材料 材料標準門板 HT200 GB 9439門框 HT200 GB 9439密封座 ZCuSn5Pb5Zn5 GB 1176契塊 ZCuSn5Pb5Zn5或HT200 GB 1176 GB 9439導軌、吊耳 HT200 GB 9439傳動螺桿 ICrl3 GB 1220吊塊螺母 ZCuSn5Pb5Zn5 GB 1176螺栓、螺釘、螺母、地腳螺栓、偏心銷和銷軸等 lCrl3 GB 1220高壓鑄鐵閘門符合行業標準GB 1176 鑄造銅合金技術條件GB 1220 不銹鋼棒GB 4216.2 2.5巴灰鑄鐵管法蘭尺寸GB 4216.9 灰鑄鐵管法蘭用石棉橡膠墊片尺寸GB 4216.10 灰鑄鐵管法蘭及墊片技術條件GB 6414 鑄件尺寸公差GB 9439 灰鑄鐵件YB 3211 涂漆通用技術條件YB 3214 包裝通用技術條件 高壓鑄鐵閘門包裝、運輸及貯存：閘門在檢驗合格后，應清除表面的油污臟物和存留的水分。在裝運和貯存期內閘門應處于關閉狀態，螺桿或螺紋部應涂油脂包扎，以防銹蝕和損壞。閘門的發運方式由供需雙方協商確定。包裝應符合YB 3214規定，必須使閘門及附件固定，保證在運輸途中不致因包裝不慎而損壞。閘孔在600mm以上時，需用螺栓緊固或者緊固在一塊滑座上，以便安全吊裝。產品應保存在通風的庫房或遮篷的場所內。放置必須整齊，不得互相擠疊和露天存入，以防變形、損壞和銹蝕。新河縣華眾水利機械廠是一家從事水利機械研發、生產、銷售一體化服務規模型企業。我廠擁有精良的生產設備、雄厚的技術力量、完善的檢測手段、健全的質量保證體系、產品結構合理、性能可靠、品種齊全、各項技術指標均達到行業標準。主導產品:（1）LQ型螺桿啟閉機系列手推螺桿啟閉機：0.5-3T側搖螺桿啟閉機：0.5-5T手搖螺桿啟閉機：3-20T手電兩用螺桿啟閉機：2-50T（單吊點、雙吊點）（2）QPQ、QPK、QPG、QHQ型卷揚式啟閉機系列，并有單吊點、雙吊點和配有電驅動移動式，根據用戶要求加手搖設置，產品噸位為：5-160T可與平板、弧形閘門配套使用。（3）閘門系列：有鋼結構閘門和鑄鐵閘門兩種型號。鋼結構閘門以優質鋼板為基材、采用橡膠止水（可為閘門表面進行噴沙、噴防腐金屬涂料）。產品可根據用戶要求提供圖紙生產。鑄鐵閘門：平面鑄鐵閘門、弧形鑄鐵閘門、高壓鑄鐵閘門、雙向止水鑄鐵閘門、各式拍門、潮門?？筛鶕?jù)用戶的需要采用鑲銅、不銹鋼等方式止水。（4）各種規格橡膠止水帶及伸縮縫橡膠帶、攔污柵、清污機系列。我廠產品啟閉靈活、經久耐用、封閉性能好、自動化程度高，是水利工程理想的機械設備。我們?cè)概c全國各地的水利水電建設、環保、農業開發、城市防洪等各部門密切的合作。為中國水利事業發展的需要，提供我們最真誠的服務！聯系人：付東杰 聯系電話：0319-489558 鋼閘門又叫鋼制閘門，分別有渠道閘門、螺旋閘門、疊梁閘門、方閘門、圓閘門等等等！ 鋼閘門產品特點： 重量輕，效果好，使用方便省力。 耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水、海水等。 密封性好:采用橡膠軟密封，密封效果好 力矩小:由于閘板重量輕，且閘板與道軌板之間摩擦阻力小，故操作力矩小。 壽命長:閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。 維修方便:若經多年使用后出現泄漏現象，只需將閘板吊起，調換門框上橡膠密封圈即可，省時省力，維修成本低。 手動操作:采用螺桿式啟閉操作，操作方便、輕巧、可靠。 電動操作:電動控制裝置，定位精確、操作輕巧、易實現自控和遠控。 我公司是一家著名的水工設備設計制造廠商。公司位于董振堂將軍的故鄉——河北新河縣，地理位置優越，交通網絡發達，青銀高速、邯黃鐵路穿境而過。公司是專業研發生產啟閉機、閘門、大中型卷揚機、格柵清污機、止水橡膠、拍門等系列產品的水利部認證企業。產品啟閉靈活，經久耐用，封閉性能最佳，自動化程度高，是水利工程理想的機械設備。 我公司主導產品有： 一、卷揚式啟閉機（5T-250T)，有手搖式卷揚、固定和移動式，分單吊點及雙吊點式，手動及手電兩用式，可配有過載保護及上下極限裝置。 二、LQ型螺桿式啟閉機，小噸位有平推式和側搖式，可帶機鎖裝置，大噸位（5T-60T)有手動及手電兩用式，直聯式，可配有高度行程及過載保護裝置。 三、鑄鐵閘門（0.2米-6米）有單向止水，雙向止水，該產品具有耐腐蝕，止水效果好，安裝維護簡單，使用壽命長等特點。 四、鋼制閘門造型各異，按用戶要求生產制作。 五、攔污柵及回轉式清污機用于泵站，電站及水渠攔截清除水中漂浮物、沉淀物等。 六、止水橡皮，橋梁伸縮縫、橡膠支座均通過化工部，交通部及橡膠研究所化驗，所有項目均達到國標要求。 七、拍門系列：鑄鐵拍門；鋼制拍門；玻璃鋼拍門；浮箱式拍門；側翻式拍門等。 我公司愿以一流的產品，一流的服務 竭誠為新老客戶服務。
|
