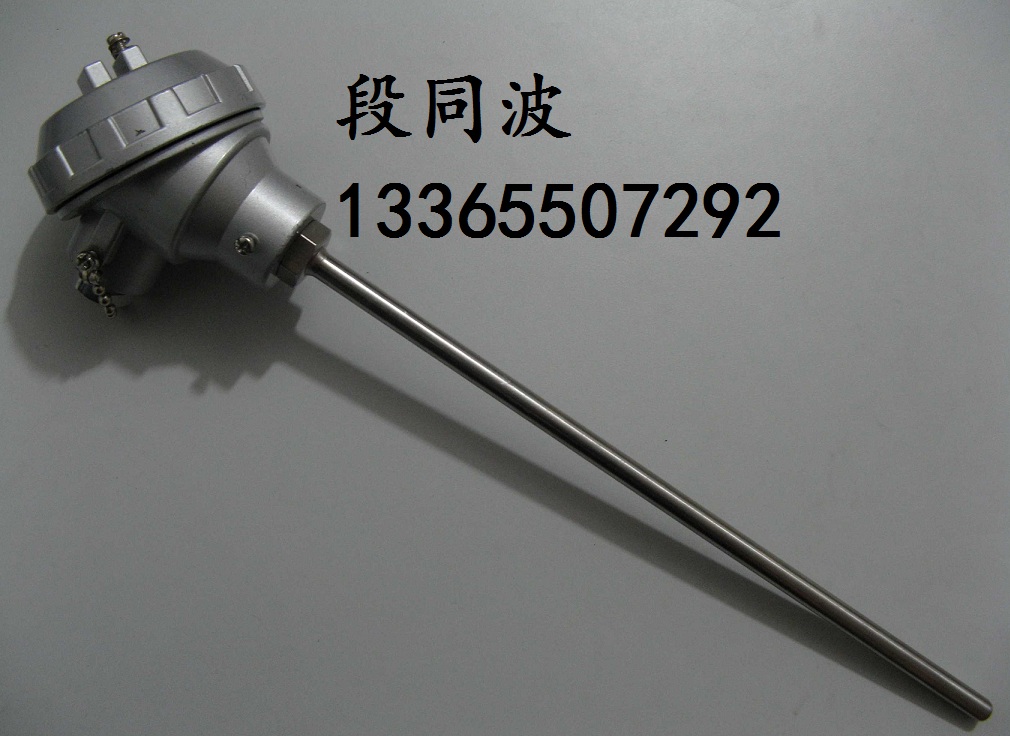

WZP-72A裝配熱電阻
1、應用
2、特點
3、工作原理
4、主要技術參數
5、常溫絕緣電阻
6、測量范圍及允差
型 號
分度號
測溫范圍
精度等級
允許誤差
WZP
Pt100
-200-+500
A級
±(0.15+0.002) ltl
B級
±(0.30+0.005) ltl
WZC
Cu50 Cu100
-50-+100
---
±(0.30+0.005) ltl
7、接線盒形式
9、型號命名及規格
10、感溫原件外形與規格
名稱
型號
分度號
測量范圍
規格
d
L
單支鉑熱電阻
WZP-101
Pt100
-200-500°C
Φ3
Φ4
Φ5
Φ6
310
360
410
460
510
560
雙支鉑熱電阻
WZP2-101
11、接線方式
12、直形管接頭式裝配熱電阻
產品型號
分 度 號
溫度范圍 ℃
連接尺寸
規 格
d
L x l
WZP-72A
Pt100
-200~500
NPT1/2
Φ3
250
WZP2-72A
1)型號72、72A為防噴式，防護等級IP65；
2)型號73、73A為防水式，防護等級IP65；
3)保護管為1Cr18Ni9Ti，其余材質根據協議訂貨；
通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量各種生產過程中的-200°C~500°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。
·壓簧式感溫元件，抗振性能好；
·毋須補償導線，節省費用；
·測溫精度高；
·機械強度高，耐壓性能好；
·進口薄膜電阻元件，性能可靠穩定。
熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
產品執行標準
IEC751
JB/T18622-1997
JB/T8623-1997
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V(直流)電極與外套管之間的絕緣電阻>100MΩ。
Φ4
Φ5
Φ6
Φ8
300
350
400
450
550
650
750
900
1150
