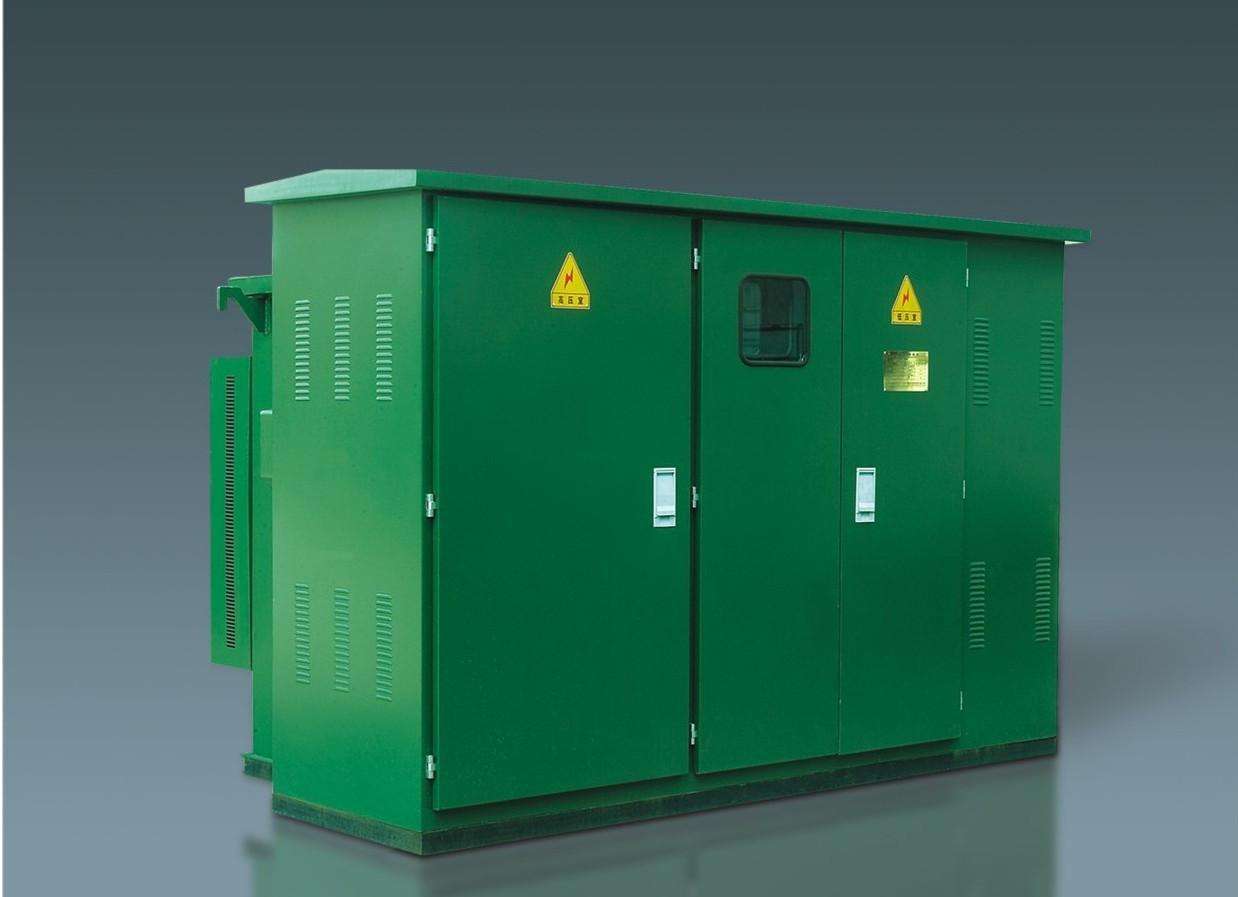

ZB系列組合式變壓器（美式箱變）比傳統的土建變電站投資少、占地小，使用靈活方便，被廣泛用于城網改建，以及高層建筑樓宇、住宅小區、工業園、商業中心、空港碼頭、學校、廠礦企業等配電場所。
產品符合GB/T17467-1998標準，參數采用IEC1330-1995標準，同時部分參照機械行業標準JB/T10217《組合式變壓器》要求。產品具有輸出能力強、噪聲低、損耗少、體積小、結構緊湊、安裝靈活方便、安全可靠等特點。??
組合式變壓器的負荷開關采用美國固珀公司生產的產品，終端型組變負荷開關額定電流為300A，熱穩定電流12.5kA/2S，動穩定電流31.5kA，短路關合電流31.5kA，工頻耐壓42kV，沖擊耐壓75kV，負荷操作次數100次，機械操作次數≥2000次。環網型組變負荷開關額定電流為600A，熱穩定電流16kA/2S，動穩定電流40kA，短路關合電流40kA，工頻耐壓42kV，沖擊耐壓75kV，負荷操作次數100次，機械操作次數≥2000次。??
插入式熔斷器和后備保護熔斷器采用美國固珀公司生產的產品，其熔絲規格按照標準要求選用，如400kVA組變雙敏熔絲選用B-O-N-40A，500kVA組變選用B-O-N-50A，630kVA組變選用B-O-N-65A，800kVA組變選用B-O-N-80A。??
組合式變壓器的低壓部分按照用戶一次方案圖配置，主開關選用進口ABB公司的OETL隔離開關，分支開關選用北京ABB的S5N斷路器，電容補償按照用戶圖紙規定的容量進行自動補償，分組投切采用CJ19接觸器。??
組合式變壓器選用全密封S11節能型變壓器，其空載損耗低于SB10型油變的水平。高壓10±2×2.5%kV，低壓400V/230V。????
