打捆機工作原理：本機配套動力適用于18馬力以上的帶后動力輸出的拖拉機。主要通過撿拾機構、卷壓滾筒機構、扎線機構和放捆機構自動完成軟莖草類（稻、麥秸稈、牧草等）的撿拾、成型、打捆和放捆過程。

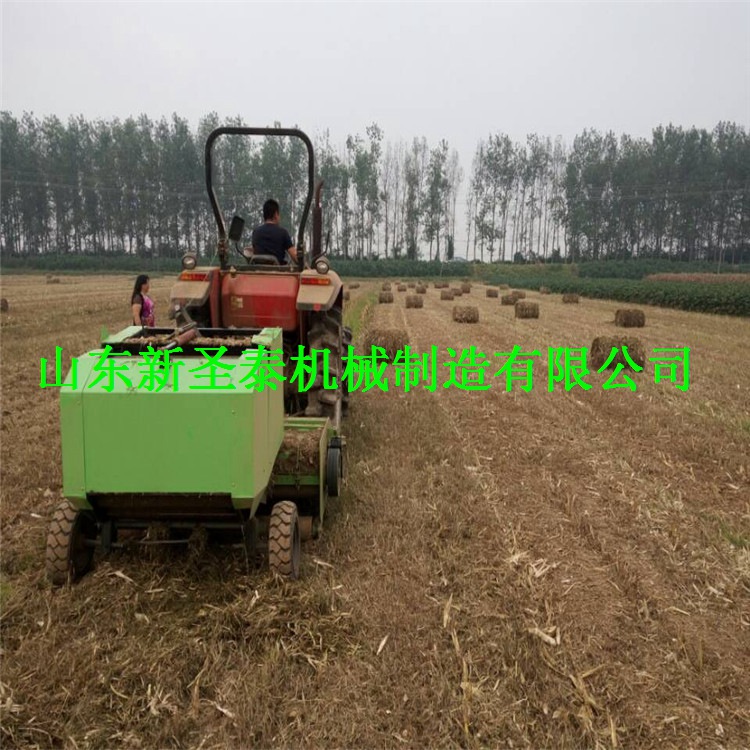

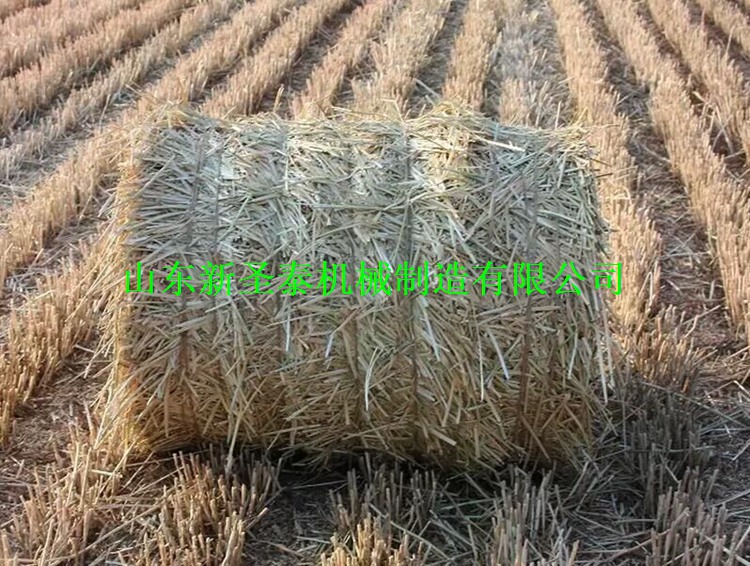

打捆機工作過程：拖拉機的動力輸出軸通過萬向傳動軸，將拖拉機的動力輸入到捆扎機的輸入軸，通過鏈輪、鏈條分別傳動至卷壓滾筒機構和拾草機構；使用拖拉機液壓輸出接口控制油缸活塞伸縮，實現放捆作業。拖拉機牽引撿拾打捆機跨騎在收獲后成壟的秸稈草上，隨著拖拉機的前進，掛上動力輸出軸，已預調好適當高度的拾草機構開始轉動，撿拾秸稈草喂入卷壓室，隨著捆扎機滾筒的連續轉動，進入卷壓室的秸稈草逐漸由小變大形成緊密圓捆。當草捆達到預定密度時，自動打開漲捆開關，報警喇叭鳴響，司機停止拖拉機前進，推動送繩離合器，送繩開始，當發現送繩加快時，松開離合器，拖拉機動力輸出軸繼續轉動扎繩開始。繞預定圈數后，自動割斷繩索，扎繩結束。司機拉動液壓操作桿是液壓閥換向，油缸工作，后機架打開，拋出草捆。放捆后，復位液壓閥，關閉后機架，一個循環結束，拖拉機繼續前進，撿拾開始下一個循環。

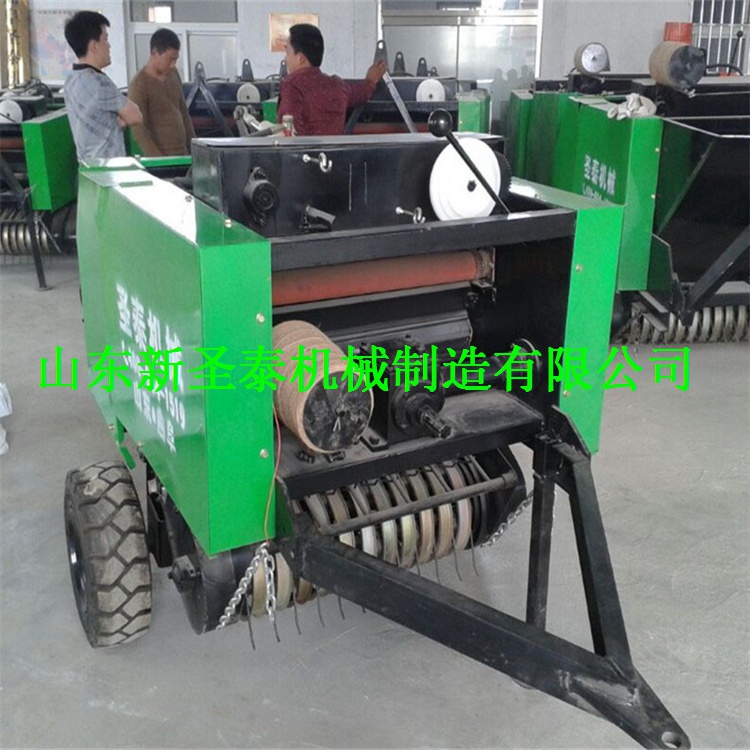

行走式秸稈打捆機是我公司與山東省農機研究所結合我國農業收獲的實際情況和特點開發的新型農業機具。它能夠?qū)Ω鞣N麥草、稻草、牧草進行打捆作業。匹配動力18-30馬力均可，主要由拾禾器、打草滾筒、鏈輪傳動機構、繩盒、引繩桿及預警裝置、液壓控制機構等部件組成。打捆時自動引繩，自動拾取麥草，自動打捆，自動切繩，并可以通過槽輪大小的調整，來改變打捆時的繩圈和捆草密度，使草捆不散、不凌亂。
*打捆機主要特點
1、集撿拾、打捆于一體
2、體積小、重量輕、結構緊湊、操作方便
3、工作效率高、作業效率每小時5-6畝，可尾隨于聯合收割機后配套使用。
行走式撿拾打捆機產品型號參數介紹
|
型 號 |
ST50*80 |
型 號 |
ST70*100 |
|
配套動力 |
20-50馬力 |
配套動力 |
30-50馬力 |
|
驅動方式 |
傳動軸 |
驅動方式 |
傳動軸 |
|
作業速度 |
1-1.5米/秒 |
作業速度 |
2.5-3.0米/秒 |
|
撿拾幅度 |
800（mm） |
撿拾幅度 |
1000（mm） |
|
捆包方式 |
間斷捆包、液壓開門 |
捆包方式 |
間斷捆包、液壓開門 |
|
草捆直徑*長度 |
500*800（mm） |
草捆直徑*長度 |
700*1000（mm） |
|
草捆重量 |
15-25kg |
草捆重量 |
30-50kg |
|
外形長*寬*高 |
2000*1490*1575（mm） |
外形長*寬*高 |
2300*1600*1450（mm） |
|
整機重量 |
550公斤 |
整機重量 |
800公斤 |
|
注:產品更改后技術參數恕不通知 |
|||
