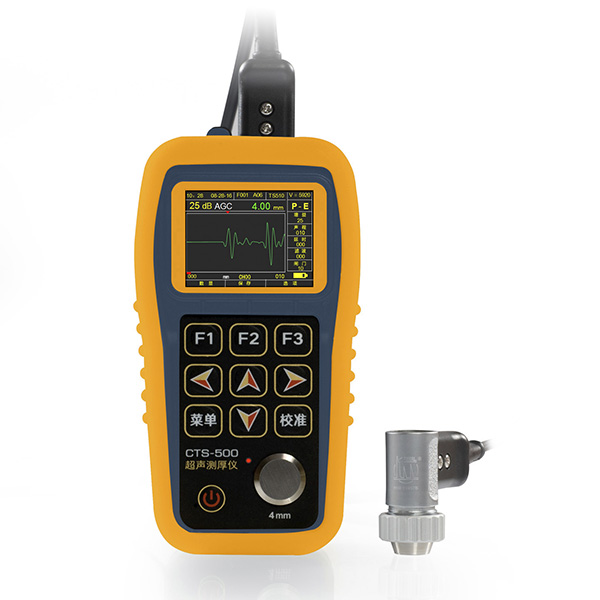

CTS-500型超聲波測厚儀，采用超聲脈沖回波的原理，且可以透過涂層測厚，無需打磨，用于測量金屬材料、部分非金屬材料（陶瓷/玻璃/熟料等）的厚度，廣泛應用于冶金、機械、電力、化工、船舶、石油等行業。
產品介紹：
CTS-500型超聲波測厚儀，采用超聲脈沖回波的原理，且可以透過涂層測厚，無需打磨，用于測量金屬材料、部分非金屬材料（陶瓷/玻璃/熟料等）的厚度，廣泛應用于冶金、機械、電力、化工、船舶、石油等行業。
功能特點：
· 最佳可靠的測量結果：高精度、抗干擾的計時方法獲取脈沖回波、及二次回波的傳播時間，獨創空氣校零，三種標定模式，V聲程修正自動校正雙晶探頭發射晶片/接收晶片分隔開引起的聲程計算誤差。集合上述計算方法和操作模式，可以更快獲得更可靠的檢測結果。
· 小巧輕便：手持式設計，體積小、重量輕，可放在口袋或者工具箱里，攜帶方便。
· 操作簡單：十個預設通道，隨時調用方便檢測；獨創空氣校零，大大簡化使用；大尺寸真彩液晶屏（320×240分辨率），全中文菜單。
· 適合現場檢測需要的多種功能：多種工作模式（普通測厚、最小/最大捕獲及平均值計算、高低厚度限制、差值/比例模式、波形模式、B掃描模式）、電量顯示、自動關機，特有E-E測量法，可透過涂層測厚，不用打磨，省時省力。全波功能可做雙晶探頭探傷。
· 三種顯示方式：傳統數顯、A掃、B掃。
· 大數據量存儲與數據處理：功能強大的實時功能，可對數據和檢測實時記錄； 128000點陣模塊化存儲管理；不同顏色顯示超閥值數值（在電腦上）、250幅A掃或B掃存儲。全部可通過USB接口上傳至電腦分析，進一步模塊化管理分析處理，標配提供可安裝在個人電腦上的數據通訊處理軟件。
儀器參數：
|
測量原理 |
雙晶探頭、脈沖回波法、回波-回波法 |
|
脈沖電壓 |
150V負脈沖 |
|
靈敏度調節范圍 |
12dB～54dB |
|
靈敏度調節方式 |
AGC（自動增益控制）、手動調節 |
|
波形測量模式 |
全波、+RF、-RF |
|
單位 |
mm、inch |
|
測量范圍 |
0.6～500mm（0.024～19.685inches） |
|
示值精度 |
mm-0.01，inch-0.001 |
|
材料聲速范圍 |
500～9999m/s（內置7中材料聲速可供選擇） |
|
探頭零點校準 |
空氣校零、單點校準、兩點校準。空氣校準無需試塊，連接探頭儀器自動校準零點；一點標定，在一塊已知厚度的試塊上標定聲速；兩點標定，在兩塊已知厚度的試塊上標定聲速和探頭零點。 |
|
V聲程修正 |
自動修正 |
|
工作模式 |
普通測厚、最小/最大捕獲及平均值計算、高低厚度限制、差值/比例模式、數字模式、波形模式、B掃描模式。 |
|
顯示屏 |
大尺寸真彩液晶屏（320×240分辨率），8擋背光可調 |
|
工作語言 |
中文 |
|
報警功能 |
超標聲、光報警、數顯超標顏色變化提示 |
|
電池工作時間 |
三節5號電池殼使用14小時 |
|
自動關機 |
2分鐘內未耦合探頭、未按鍵盤，儀器自動關閉（可關閉自動關機功能） |
|
數據保存 |
功能強大的實時功能，可對數據和檢測實時記錄；128000點陣模塊化存儲管理；不同顏色顯示超閥值數值、250幅A掃或B掃存儲。 |
|
通訊接口 |
USB接口，可將儀器上保存的數據傳送到電腦上進行瀏覽、編輯、打印等操作。 |
|
應用軟件 |
通訊軟件 |
|
通訊軟件平臺 |
Win7、Win8 |
|
操作溫度 |
-20°～45° |
|
體積（長×寬×高） |
155mm×80mm×35mm（不含保護套） |
|
重量 |
275g（含電池） |
