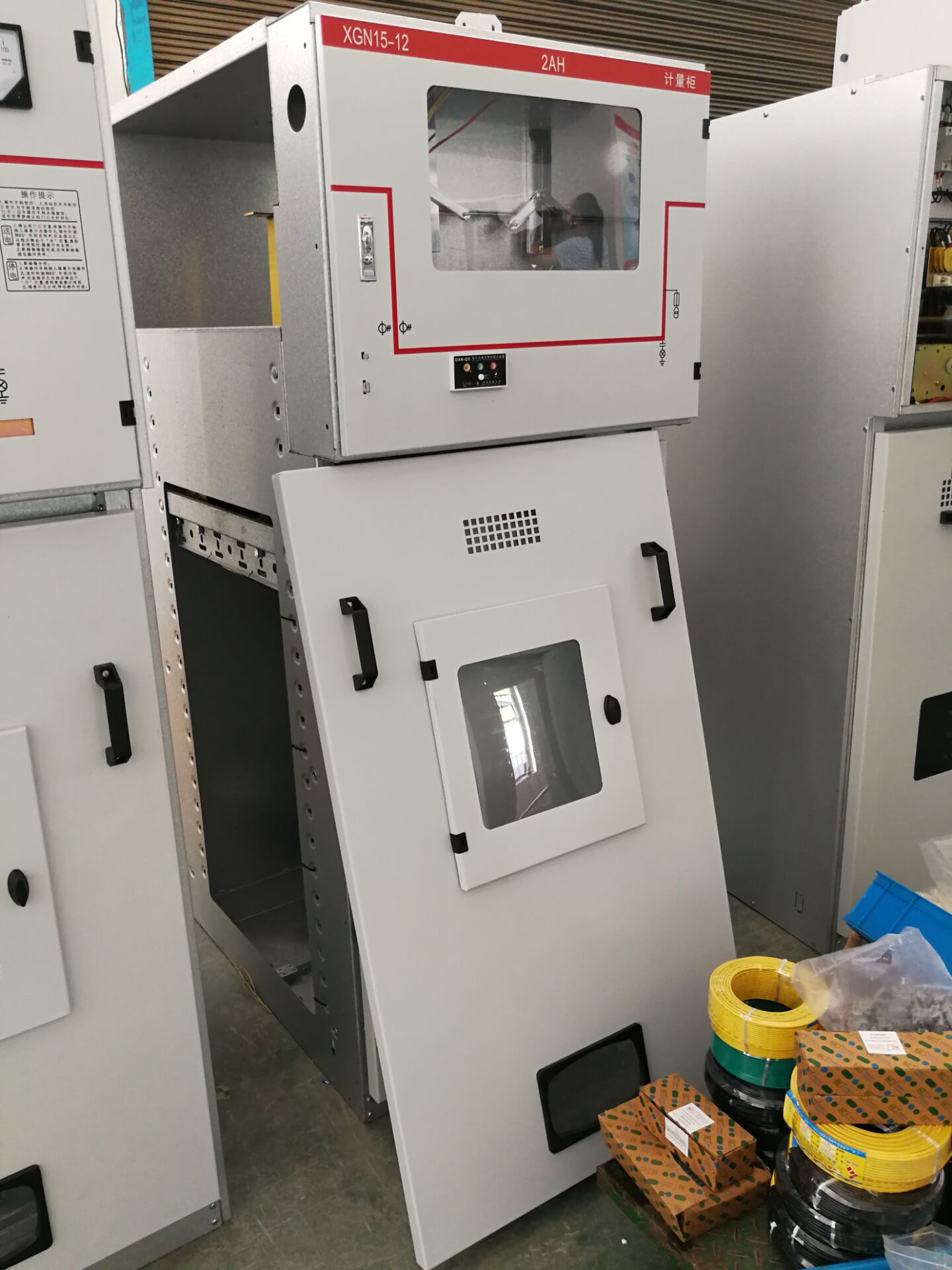

太原環網柜生產廠家10KV進出線柜XGN15-12適用于三相交流12KV、50HZ的配電系統中，廣泛應用于城網建設和改造工程、工礦企業、高層建筑和公共設施等，作為環網供電單元和終端設備，起著電能的分配、控制和電氣設備的保護。
引用標準
1.GB1984-89 交流高壓斷路器
2.GB1985-89 交流高壓隔離開關和接地開關
3.GB11022-89 高壓開關設備通用技術條件
4.GB16926-1997 交流高壓錪開關－熔斷器組合電器
5.DL/T402-91 交流高壓斷路器訂貨技術條件
6.DL/T404-1997 戶內交流高壓開關訂貨技術條件
7.DL/T486-92 交流高壓隔離開關訂貨技術條件
8.DL/T593-1996 高壓開關設備的共用訂貨技術條件
二.技術參數
1.額定電壓： 12KV
2.額定工作電壓： 10KV
3.額定電流： 630A
4.頻率： 50HZ
5.斷路器額定開斷電流： 20KA
6.額定短路關合電流： 50KA（進線）
7.定短時耐受電流：20KA（進線及主母線） 20KA（出線）
8.額定短路時耐受電流時間：3S
9.額定峰值耐受電流：50KA（進線及主母線）50KA（出線）
10.斷路器額定電流開斷次數：20次
11.絕緣水平： 1分鐘工頻耐壓對地42KV 斷口48KV 雷擊沖擊耐對地95KV 斷口110KV
12.負荷開關開斷能力要求：正常負荷電流630A 接地故障95A空載電流30A
三.斷路器機械壽命：10000次
負荷開關機械壽命： 2000次
用手動操作機構
1.斷路器合閘時間： 0.2S
2.斷路器分閘時間： 0.06S
3.斷路器合分閘時間： 0.002S
4.斷路器彈跳時間： 0.002S
5.斷路器應裝設指示明顯的合分位置指示。
6.系統主接線方式：BIBI
7.環網柜內預留FTU單元安裝空間及接口。
四.柜體結構及特點
1.開關柜的外殼為進口敷鋁鋅板或冷鋼板。
2.開關應具有可靠的“五防”功能，柜上有帶電顯示裝置
3.開關柜的外殼防護等級不低于IP3X
4.每臺柜面有接線方案模擬圖
5.箱體外箱采用暗鎖太原環網柜生產廠家10KV進出線柜XGN15-12
6.箱體表面顏色：草綠（如技術協議有要求則按技術協議為準）
