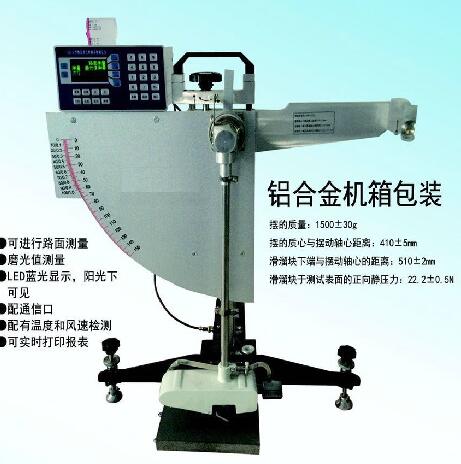

擺式摩擦試驗儀_江蘇南通_數顯擺式儀_工廠銷售
擺式摩擦試驗儀 試驗步驟
1、選點：在測試路段上，滑行車方向的左輪輪跡，選擇有代表性的五個測點，每一測點相距約5~10m，距路面邊緣不應小于1m 。
2、儀器調平：
① 將儀器置于測點上，并使擺的擺動方向與行車方向一致。
② 轉動調平螺絲，使水準泡居中。
3、調零：
(1)放松固定把手，轉動升降把手，使擺升高并能自由擺動，然后旋緊把手。
(2)將擺向右運動，按下釋放開關。使卡環進入釋放開關槽，并處于水平釋放位置，然后松開釋放開關，此時指針應被撥至緊靠撥針片。
(3)按下釋放開關，擺向左運動，并帶動指針向上運動，當擺達到最高置后下落時，用左手將擺桿接住，此時指針應指零。若不指零時，可稍旋緊或放松毛氈圈調節螺母。重復本項操作，直至指針指零。
4、標定滑動長度：
(1)用刷子清除擺動范圍內路面上的松散顆粒和雜物
(2)讓擺自由懸掛，在橡膠片的外邊平行擺動方向設置標準尺(126mm)，放松緊固把手，轉動升降把手。使擺緩緩下降，當滑溜塊上橡膠片剛接觸路面時，提起舉升柄使滑溜塊升高，將擺向右運動，并轉動升降把手使擺下降一段距離，然后放下舉升柄使擺慢慢向左運動，直至橡膠片的邊緣剛剛接觸路面，對正126mm尺的一端，再用手提起舉升柄，使滑溜塊向上抬起，并使擺繼續向左運動，放下舉升柄，再將擺慢慢向右運動使橡膠片的邊緣再一次接觸路面。橡膠片兩次同路面的接觸點的距離應為126mm(滑動長度)。若不符合126mm，可轉動升降把手，再重復上述步驟進行粗調。當基本符合126mm后，旋緊緊固把手，再校正一遍，若滑動長度不符合標準時，則升高或降低儀器底座正面的調平螺絲來校正，但須調平水準泡。使滑動長度符合要求。爾后，將擺置于水平釋放位置。
5、測定：用水澆灑路面，并用橡皮刷刷刮，以便洗去泥漿，然后再灑水，并按下釋放開關，使擺在路面上滑過，指針即可指示出路面的摩擦系數值(一般第一次可不作記錄)。當擺向回?cái)[時，用左手接住擺桿，右手提起舉升柄使滑溜塊升高，將擺向右運動并按下開關，使擺長環進入釋放開關，并將擺針撥至緊靠撥針片，重復此項，測定五次(每次均應灑水)，記錄每次的數值。五次數值差不大于三個單位(即刻度盤的一格半)如差值大于三個單位，應檢查產生的原因，并再次重復上述各項操作，至符合規定要求為止。
6、測定結果：
(1)每個測點用五次測定讀數的平均值代表測點的摩擦系數值，并用五個測點的摩擦系數的平均值，代表該測定路段摩擦系數值。
(2)測定讀數，即該度盤上指針的讀數(簡稱“擺值”)，除以100，即為路面的摩擦系數。如：擺值33，摩擦系數即為0.33。
擺式摩擦試驗儀操作說明
一、前、后面板定義
三、操作說明
通電顯示屏顯示：
1、參數設置
按“設置”鍵進入?yún)?shù)設置：
按“a” 、“b” 、“c” 、“d”鍵和按“∨” 、“∧”鍵可以分別進行環境溫度、環境風速、時間、打印方式、標段好、路段號的設置。
1、1環境溫度設置
按數字鍵輸入相應的溫度，按“確認”鍵即可。
1、2環境風速設置
按數字鍵輸入相應的風速，按“確認”鍵即可。
1、3時間設置
按數字鍵輸入相應的日期、時間，按“確認”鍵即可。
1、4打印方式設置
按“∨” 、“∧”鍵可選擇立即打印或查詢打印，按“確認”鍵即可。
1、5標段號設置
按數字鍵輸入相應的標段號，按“確認”鍵即可。
1、6路段號設置
按數字鍵輸入相應的路段號，按“確認”鍵即可。
2、標定
在開機界面按“標定”鍵進入標定狀態，顯示屏顯示：
按“a” 、“b” 、“c” 、“d”鍵可以分別進入各個點的標定，按提示進行每個點的標定，完成后按“返回”鍵即可。
2、1 零點標定
按提示將擺頭抬起使指針至零點處，穩定后按“確認”鍵即可。
2、2 70點標定
按提示將擺頭抬起使指針至70點處，穩定后按“確認”鍵即可。
2、3 100點標定
按提示將擺頭抬起使指針至100點處，穩定后按“確認”鍵即可。
2、4 150點標定
按提示將擺頭抬起使指針至150點處，穩定后按“確認”鍵即可。
3、測量
在開機界面按“選擇”鍵進入測量狀態，顯示屏顯示：
如果已經設置好標段號和路段號將不顯示提示行。
3、1 路面測量
按“a”鍵進入路面測量，按“啟動”鍵開始路面測量。
做完6次顯示試驗結束，如果選擇立即打印，將打印出試驗結果。
3、2 磨光值測量
按“b”鍵進入磨光值測量，按“啟動”鍵開始磨光值測量。
做完6次顯示試驗結束，如果選擇立即打印，將打印出試驗結果。
4、查詢
在開機界面按“查詢”鍵可查詢測量數據，顯示屏顯示：
注：
1、若收到儀器后，不會使用，請直接時間聯系廠家，切勿自己亂操作，以防儀器損壞！
2、收到貨，請?jiān)谥苯域?yàn)貨，是否有損壞的，若有損壞的地方，請聯系銷售員，并拍照給銷售員確認哪個部分損壞了！
3、無人為因素?fù)p壞，產品質保一年（一年之內有質量問題，包修包換包退，終身維修(易損件不在免費保修范圍內））大問題均返回我司廠里維修，小問題，零件寄過去！
｛當天下午四點之前款項進賬，當天發貨，全國包郵，江浙滬免費送貨上門，其它地區若需要送貨上門，具體可咨詢小羅｝，價格要比市場上的低，我們的承諾---讓利于您，所有的產品都是批發價！有需要的親們，聯系我吧。絕對物超所值！
按“∨” 、“∧”鍵可查詢其它測量數據。此時按“打印”鍵可打印此記錄。
