適用范圍 |
|

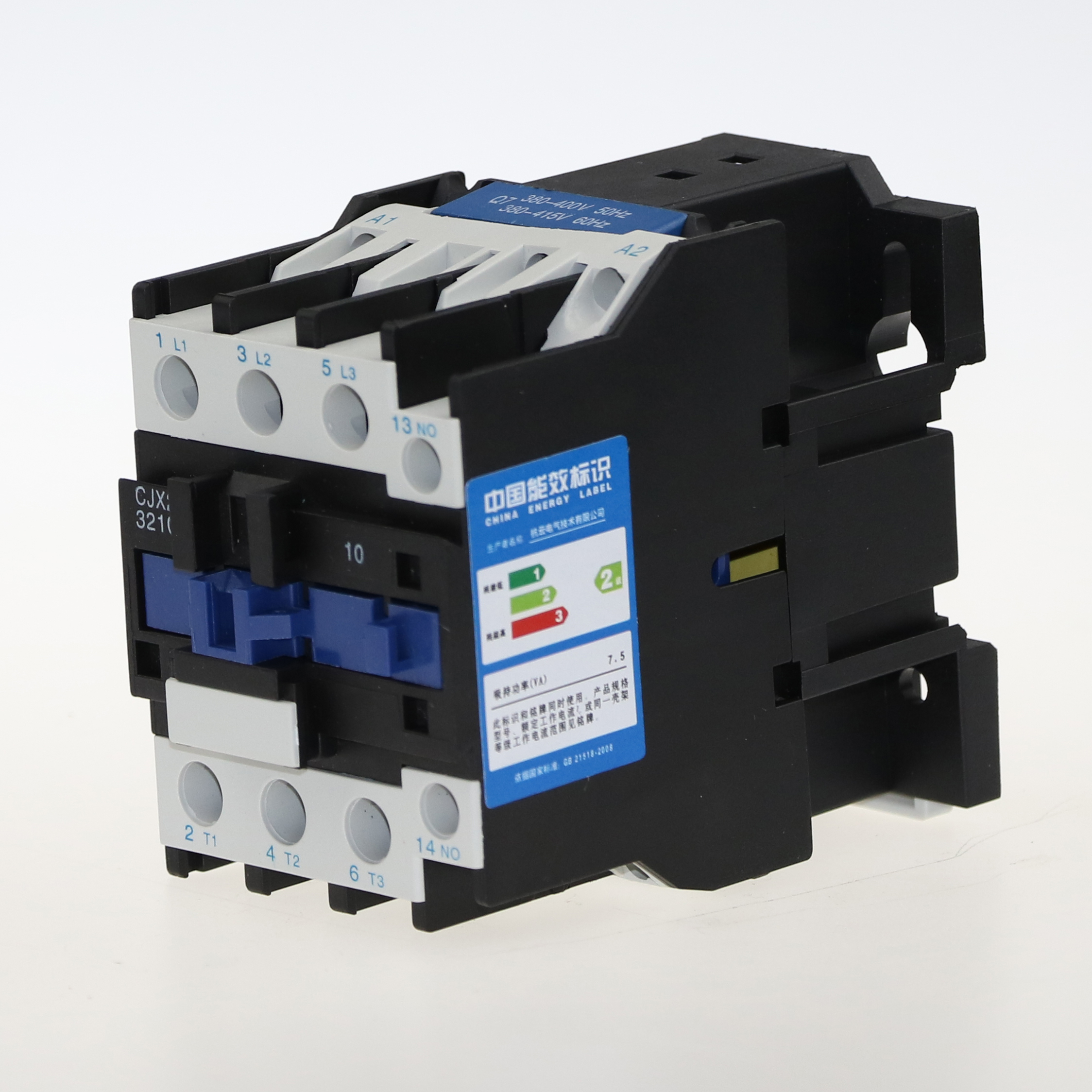

CJX2系列交流接觸器(以下簡稱接觸器)，主要用于交流50Hz(或60Hz)，電壓至660V，電流至95A的電路中，供遠距離接通和分?jǐn)嚯娐�、頻繁地起動和控制交流電動機之用，并可與適當?shù)臒崂^電器組成電磁起動器以保護可能發生操作過負荷的電路。 本接觸器在法國TE公司LC1-D系列上改進而成，完全可以替代進口產品。 本產品符合GB14048.4、JBT/T7435標準。 |
|
主要參數及技術性能 |
● 接觸器的主要參數及技術性能指標（見表）
|
型號
|
CJX2-09
|
CJX2-12
|
CJX2-16
|
CJX2-25
|
CJX2-32
|
CJX2-40
|
CJX2-50
|
CJX2-65
|
CJX2-80
|
CJX2-95
|
||
|
額定工作電流 A
|
380V
|
AC-3
|
9
|
12
|
16
|
25
|
32
|
40
|
50
|
65
|
80
|
95
|
|
AC-4
|
3.5
|
5
|
7.7
|
8.5
|
12
|
18.5
|
24
|
28
|
37
|
44
|
||
|
660V
|
AC-3
|
6.6
|
8.9
|
10.6
|
18
|
21
|
34
|
39
|
42
|
49
|
49
|
|
|
AC-4
|
1.5
|
2
|
3.8
|
4.4
|
7.5
|
9
|
12
|
14
|
17.3
|
21.3
|
||
|
約定發熱電流 A
|
20
|
20
|
32
|
40
|
50
|
60
|
80
|
80
|
125
|
125
|
||
|
額定絕緣電壓 V
|
660
|
660
|
660
|
660
|
660
|
660
|
660
|
660
|
660
|
660
|
||
|
可控三相鼠籠電動機功率
（AC-3）KW |
220V
|
2.2
|
3
|
7
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
25
|
|
|
380V
|
4
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
30
|
37
|
45
|
||
|
660V
|
5.5
|
7.5
|
9
|
15
|
18.5
|
30
|
37
|
37
|
45
|
45
|
||
|
操作頻率次/h
|
電壽命
|
AC-3
|
1200
|
1200
|
1200
|
1200
|
600
|
600
|
600
|
600
|
600
|
600
|
|
AC-4
|
300
|
300
|
300
|
300
|
300
|
300
|
300
|
300
|
300
|
300
|
||
|
機械壽命
|
3600
|
3600
|
3600
|
3600
|
3600
|
3600
|
3600
|
3600
|
3600
|
3600
|
||
|
電壽命萬次
|
AC-3
|
100
|
100
|
100
|
100
|
80
|
80
|
60
|
60
|
60
|
60
|
|
|
AC-4
|
20
|
20
|
20
|
20
|
20
|
15
|
15
|
15
|
10
|
10
|
||
|
機械壽命 萬次
|
1000
|
1000
|
1000
|
1000
|
800
|
800
|
800
|
800
|
600
|
600
|
||
|
配用熔斷器型
|
RT16-20
|
RT16-20
|
RT16-32
|
RT16-40
|
RT16-50
|
RT16-63
|
RT16-80
|
RT16-80
|
RT16-80
|
RT16-125
|
||
|
冷壓端頭
|
軟線帶冷壓端頭軟線不帶冷壓端頭硬線
|
根
|
1-2
|
1-2
|
1-2
|
1 2
|
1 2
|
1 2
|
1 2
|
1 2
|
1 2
|
1 2
|
|
毫米
平方 |
2.5
|
2.5
|
4
|
4 4
|
4 4
|
10 10
|
16 16
|
16 16
|
50 25
|
50 25
|
||
|
4
|
4
|
6
|
10 6
|
10 6
|
16 10
|
25 16
|
25 16
|
50 35
|
50 35
|
|||
|
4
|
4
|
6
|
6 6
|
6 6
|
10 10
|
25 -
|
25 -
|
50 -
|
50 -
|
|||
|
線圈功率
|
50HZ
|
吸合VA
保持VA |
70
|
70
|
70
|
110
|
110
|
200
|
200
|
200
|
200
|
200
|
|
8
|
8
|
8
|
11
|
11
|
20
|
20
|
20
|
20
|
20
|
|||
|
功率W
|
1.8-2.7
|
1.8-2.7
|
1.8-2.7
|
3-4
|
3-4
|
6-10
|
6-10
|
6-10
|
6-10
|
6-10
|
||
|
動作范圍
|
吸合電壓為：85%-110%Us；釋放電壓為：20%-75%Us；
|
|||||||||||
|
輔助觸頭基本參數
|
AC-15：360VA DC-13：33W Ith：10A
|
|||||||||||
正常工作條件和安裝條件
● 周圍空氣溫度：-5℃～+40℃。24小時內其平均值不超過+35℃；
● 海拔高度：不超過2000m；
● 大氣條件：在+40℃時空氣相對濕度不超過50％；在較低溫度下可以有較高的相對濕度，濕月的月平均低溫度不超過+25℃，該月的月平均大相對濕度不超過90%，并考慮因溫度變化發生在產品上的凝露；
● 污染等級：3級；
● 安裝類別：Ⅲ類；
● 安裝條件：安裝面與垂直面傾斜度不大于5°；
● 沖擊振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。
|
接觸器型號
|
A max
|
B max
|
C max
|
D max
|
E max
|
a
|
b
|
φ
|
|
CJX2-09--12
|
47
|
76
|
82
|
113
|
133
|
34/35
|
50/60
|
4.5
|
|
CJX2-16
|
47
|
76
|
87
|
118
|
138
|
34/35
|
50/60
|
4.5
|
|
CJX2-25
|
57
|
86
|
95
|
126
|
146
|
40
|
48
|
4.5
|
|
CJX2-32
|
57
|
86
|
100
|
131
|
151
|
40
|
48
|
4.5
|
|
CJX2-40--65
|
77
|
129
|
116
|
145
|
165
|
40
|
100/110
|
6.5
|
|
CJX2-80--95
|
87
|
129
|
127
|
175
|
195
|
40
|
100/110
|
6.5
|
