機器規格 參數 |
單位 |
Y41-20A |
Y41-30A |
Y41-50A |
Y41-80A |
Y41-100A |
|
|
主油缸公稱力 |
KN |
200 |
300 |
500 |
800 |
1000 |
|
|
主油缸液體最大工作壓力 |
MPa |
13 |
20 |
20 |
21 |
20 |
|
|
主油缸回程力 |
KN |
20 |
20 |
40 |
50 |
60 |
|
|
活動工作臺最大行程 |
mm |
300 |
300 |
300 |
350 |
350 |
|
|
活動工作臺到上梁距離
|
最 ?大 |
mm |
600 |
600 |
700 |
700 |
700 |
|
最 ?小 |
mm |
300 |
300 |
350 |
350 |
350 |
|
|
活動工作臺 升降速度
|
空載下行 |
mm/s |
130 |
200 |
200 |
200 |
200 |
|
慢速加壓 |
mm/s |
20 |
20 |
20 |
15 |
12 |
|
|
快速回程 |
mm/s |
150 |
150 |
200 |
180 |
190 |
|
|
工作臺面 有效面積 |
左右 |
mm |
450 |
450 |
500 |
600 |
600 |
|
前后 |
mm |
400 |
400 |
430 |
450 |
450 |
|
|
電 機 功 率 |
KW |
4 |
5.5 |
5.5 |
7.5 |
11 |
|

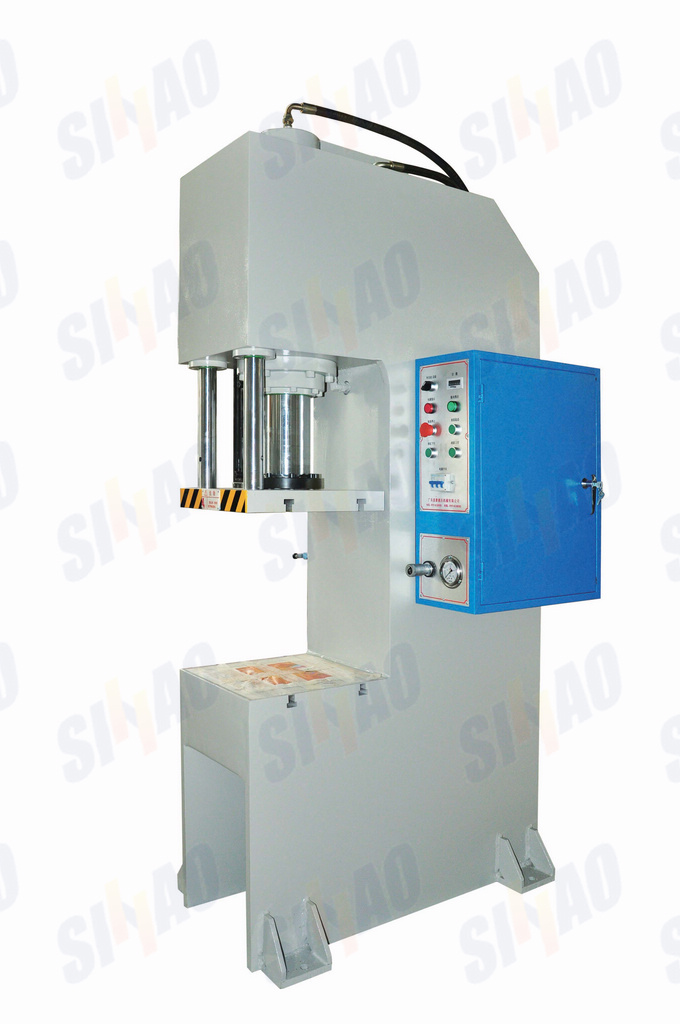

Y41系列單柱快速油壓機技術參數
該單柱液壓機也叫單柱油壓機、單柱校正壓裝機對板材零件的套形、彎曲、壓印的簡易零件的拉伸工藝，對粉末制品、塑料制品和小型五金制品也比較適用。本系列機器廣泛適也用于各種材料的彎曲、剪切、拉伸，沖孔、壓印、整形、鉚接、各種小型零部件的壓裝、裝配，是一種多用途沖床，采用先進的子母缸液壓回路，無論是噪音、速度、耗電功率；也可應用于汽車，機床，內燃機，汽車電器，輕紡機械，洗衣機，汽車電器，摩托減震器，空調電器等行業裝配的流水線上。
單柱液壓機相關產品噸位：20t,30t,50t,60t,80t,100t,200t
1、C型單臂式液壓機身結構，操作方便，液壓系統置身于機身內部。
2、采用埋弧焊焊接，焊接后通過振動處理，以保證機身的不變形程度。
3、工作臺下設有液壓墊，工作壓力、行程可在規定范圍內調節、具備全自動操作模式。
4、具有獨立的動作機構和電器系統，采用按鈕集中控制、采用半自動操作方式。
5、可用電腦編程、實現空壓、全程及自動循環，并實現延時保壓。
6、采用全鋼板CO2焊接、采用45號整體鑄鋼并調質處理。
7、安全可靠、動作靈敏。速度快，能耗小。
8、導柱、活塞桿中頻淬火后鍍硬鉻處理，永不生銹拉毛。
9、油路連接采用進口高壓軟管，大大降低機器噪聲。
10、精度可校正到三絲。
?
?
?
