器規格 參數 |
單位 |
Y28-40 |
Y28-65 |
Y28-75 |
Y28-100 |
Y28-120 |
Y28-150 |
Y28-200 |
Y28-350 |
Y28-500 |
Y28-650 |
Y28-800 |
Y28-1000 |
Y28-1500 |
|
|
主油缸公稱力 |
KN |
250 |
400 |
500 |
650 |
800 |
1000 |
1500 |
2500 |
3500 |
4500 |
5500 |
8500 |
10500 |
|
|
主油缸液體最大工作壓力 |
MPa |
16 |
20 |
20 |
20 |
20 |
20 |
20 |
18 |
18 |
20 |
20 |
25 |
25 |
|
|
主油缸回程力 |
KN |
20 |
25 |
25 |
30 |
35 |
45 |
55 |
100 |
160 |
200 |
200 |
150 |
190 |
|
|
壓邊缸公稱力 |
KN |
150 |
250 |
250 |
350 |
400 |
500 |
500 |
1000 |
1500 |
2000 |
2500 |
4000 |
4500 |
|
|
壓邊缸液體最大工作壓力 |
MPa |
19 |
20 |
20 |
23 |
23 |
20 |
20 |
20 |
21 |
20 |
20 |
25 |
25 |
|
|
退料缸公稱力 |
KN |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
20 |
20 |
20 |
20 |
30 |
30 |
|
|
活動橫梁最大行程 |
mm |
400 |
400 |
400 |
400 |
450 |
560 |
600 |
700 |
700 |
700 |
700 |
800 |
800 |
|
|
壓邊缸活塞最大行程 |
mm |
200 |
200 |
200 |
200 |
240 |
300 |
300 |
350 |
350 |
350 |
350 |
400 |
400 |
|
|
退料缸最大行程 |
mm |
150 |
150 |
150 |
150 |
180 |
220 |
220 |
220 |
250 |
250 |
250 |
300 |
300 |
|
|
活動梁到工作臺面距離 |
最??大 |
mm |
700 |
700 |
700 |
700 |
750 |
960 |
1000 |
1150 |
1200 |
1200 |
1250 |
1400 |
1400 |
|
最??小 |
mm |
300 |
300 |
300 |
300 |
300 |
400 |
400 |
450 |
500 |
500 |
550 |
600 |
600 |
|
|
活動橫梁 升降速度 |
空載下行 |
mm/s |
355 |
355 |
355 |
355 |
355 |
250 |
200 |
230 |
210 |
190 |
190 |
190 |
190 |
|
慢速加壓 |
mm/s |
8-30 |
|||||||||||||
|
快速回程 |
mm/s |
315 |
200 |
180 |
210 |
190 |
250 |
250 |
140 |
85 |
75 |
75 |
75 |
75 |
|
|
壓?邊?缸 活塞桿速度 |
上??行 |
mm/s |
150 |
120 |
120 |
95 |
85 |
85 |
100 |
85 |
85 |
80 |
75 |
75 |
75 |
|
下??行 |
mm/s |
隨活動橫梁 |
|||||||||||||
|
退料桿速度 |
mm/s |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
|
|
工作臺面 有效面積 |
左右(柱內) |
mm |
390 |
450 |
450 |
550 |
550 |
700 |
700 |
900 |
1000 |
1100 |
1200 |
1200 |
1800 |
|
前后(邊沿) |
mm |
450 |
525 |
525 |
600 |
600 |
800 |
800 |
1000 |
1100 |
1200 |
1300 |
1300 |
1800 |
|
|
電?機?功?率 |
KW |
7.5 |
7.5 |
7.5 |
11 |
11 |
15 |
22 |
37 |
37 |
37 |
37x2 |
37x2 |
37x2 |
|
機械用途:

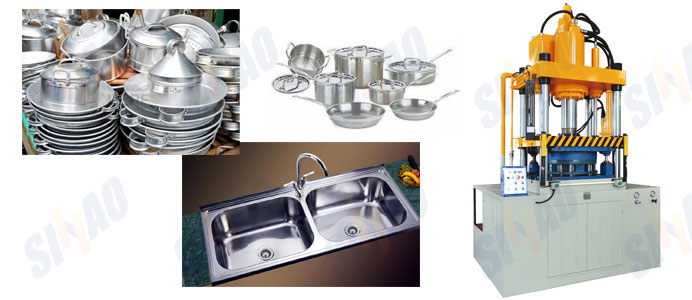

Y28系列油壓機是我廠專為鋁制品廠,不銹鋼制品廠制造的專用油壓機,特別適用鋁質薄板拉伸和鋁制品的壓制成形及不銹鋼制品的壓制成形.
機械特點:
Y28系列油壓機低能耗,高效率,機款新穎,設有安全保護裝置,自動計數功能,其活動橫梁二段速度控制,空載快速,工進慢速靠模,拉伸,主缸,壓邊缸具有上下限位保護,上下限行程位置設定簡單,方便,快捷。
一、適用領域： ???
本系列液壓機適用于拉伸、彎曲、成型、沖裁落料、翻邊等各種沖壓工藝，特別適用于以下領域：
1、汽車零部件：車身覆蓋、制動片、油箱、底盤、橋殼、保險桿等。
2、家用電器：洗衣機零件、電飯鍋零件、冰箱零件等。
3、廚房用具：洗滌槽、壺具、不銹鋼用具、其它各種容器。
4、其它：拖拉機、摩托車、航天、航空、軍工等。
二、性能特點：
1、計算機優化結構設計，四柱式結構簡單、經濟、實用；框架式結構剛性好，精度高，抗偏載能力強。
2、液壓控制系統采用插裝式基礎系統，動作可靠，使用壽命長，液壓沖擊小，減少了連結管路與泄漏點。
3、采用PLC控制的電氣系統，結構緊湊，工作靈敏可靠，柔性好。
4、具用調整、雙手、單次循環等操作方式。
5、通過操作面板選擇，不僅可以實現定程、定壓兩種成形工藝，而且可以實現有墊、無墊、頂出三種工藝工作循環。
三、可選配附件：
移動工作臺
液壓墊比便調整裝置
光幕安全保護裝置
位移傳感裝置
觸摸式工藝顯示屏
換模用浮動導軌和流動托架
模具何護裝置
進口PLC
不回收式電腦程控導軌潤滑裝置
滑塊比例調速裝置
沖裁緩沖裝置
油加熱或冷卻裝置
換模小車
打料裝置（液壓或機械式）
模具快速夾緊機構
模具照明燈
電源插座
廣東思豪液壓機械有限公司專業生產油壓機、壓力機、液壓機、多功能液壓機、三梁四柱液壓機、臥式液壓機、單臂液壓機、框架液壓機、小型液壓機,專業品質,值得信賴，歡迎訂購 ?（商品價格為網絡虛擬價格，詳情請來電咨詢）
一、Y28系列四柱油壓機用途：
Y28系列四柱油壓機：本機主要適用于金屬材料的冷擠壓成型：金屬或非金屬零件的壓印、成型、淺拉伸、整形、覆模及切邊等；可壓制的典型產品有汽車配件、表殼、表帶、眼鏡框架及零件、像框、餐具、標牌、鎖具、五金零件等。
二、Y28系列四柱油壓機的結構性能：
三梁四柱一體式結構，機身、油箱、電氣一體化設計，美觀大方，操作高效，經濟實用。
液壓控制采用插裝閥集成系統，減少泄漏點，動作可靠，使用壽命長。
可實現定壓和定程兩種成形工藝，具備保壓延時功能。
工作壓力、行程可在規定的范圍內調節。采用按鈕集中控制，具備調整、手動及半自動三種操作方式。
選配附件：沖裁緩沖裝置、光柵保護裝置、行程壓力裝置等。
三、基本參數： 表中參數可能因?yàn)楦牧级兏?，恕不另行通知。如有技術疑問請向我公司技術部或銷售人員咨詢。?
