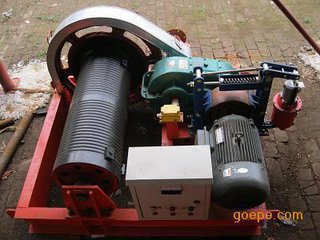

漢中廠家固定式卷?yè)P(yáng)啟閉 移動式卷?yè)P(yáng)啟閉機卷?yè)P(yáng)式啟閉機是一種自動關閉的機械。
漢中廠家固定式卷?yè)P(yáng)啟閉 移動式卷?yè)P(yáng)啟閉機卷?yè)P(yáng)式啟閉機分為固定式和移動式。使用方式上有ＱＰ型平板門卷?yè)P(yáng)式啟閉機、ＱＨ弧型門卷?yè)P(yáng)式啟閉機、ＱＰＫ快速卷?yè)P(yáng)式啟閉機。在使用上有單、雙吊點式。驅動為電力驅動，可增設手搖機構。
適用于大、中、小型水電站、水庫、河流水產養殖業等水利水電工程。本系列啟閉機具有結構緊湊、承載能力大、啟閉靈活、運行平穩可靠、操作安全、安裝維修方便等優點，如今，通過技術創新的設備，在我國的水利、水電工程建設中發揮了中流砥柱的作用。 質量保證，歡迎咨詢洽談。
調節堰門 1、堰門的型式電動回轉調節堰門采用單調點堰板回轉式橡膠密封止水的型式?整機由電動驅動裝置、機座、螺桿、連桿、堰門板、橡膠密封板、控制箱及隨機附件等部件組成。 2、堰門的性能堰門滿足0~500mm的高度調節范圍?以控制液位高度。堰門應具有良好的密封性能?泄漏量不大于1.25l/min·m(密封長度)。 3、螺桿螺桿設計滿足堰門回轉的需要?必須具備足夠的強度和穩定性?無彎曲和變形。 4、堰板、門框堰板具有足夠的強度以承受水壓力?門板升降靈活。堰板、門框及緊固體均為不銹鋼。5、主要材質堰板、門框、螺桿?不銹鋼密封板及緊固件?不銹鋼回轉密封件?丁睛橡膠6、控制系統電控要求? a.控制箱防護等級IP55?戶外型?用于設備的配電和運行控制。 b.控制箱設有短路、過電流、欠電壓、過載保護裝置。 c.控制箱帶遠程控制PLC接口。
調節堰門性能及結構：1.鋼堰門的設計、制造、檢驗、和驗收等都符合企業標準。手電兩用啟閉機按ZBJ86001.2-89《螺桿式啟閉機--技術條件》。2.堰板、堰框按最大工作水頭設計?其拉伸、壓縮和剪切強度的安全系數不小于5撓度不大于構件長度的1/360 。3. 堰板、堰框在厚度上留出2mm的腐蝕裕度。 4.門架按最大工作水頭設計?其拉伸、壓縮和剪切強度的安全系數不小于5在堰門開啟到最高位置時?其門架的平臺高于堰板的頂端。5.密封座置于堰板上?用沉頭螺釘緊固。在啟閉堰板過程中?不能變形和松動。密封座工作面其表面粗糙度不大于3.2um。6.密封座工作表面沒有劃痕、裂縫等缺陷?密封座的板厚不小于5mm。7. 在堰板上端設有吊耳與堰板連接吊耳的受力點在堰板中心線?在最大水頭啟閉時?其拉伸壓縮和剪切強度的安全系數大于5。8. 螺桿的傳動螺紋為梯形螺紋?螺桿按最大工作開閉力設計?其拉伸壓縮和剪切強度的安全系數不小于5。 9.堰門在最大工作水頭時密封泄漏量正向小于0.5L/min.反向小于1.25L/min.m (密封長度)。10.啟閉機裝置采用螺旋付傳動?滿足人工操作高度?800mm。手輪上標明開閉方向?手輪順時針為關閉閘門?人工操作力不大于150N。11.驅動裝置設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。12.電動裝置說明詳見鑄鐵閘門手電兩用啟閉機。
