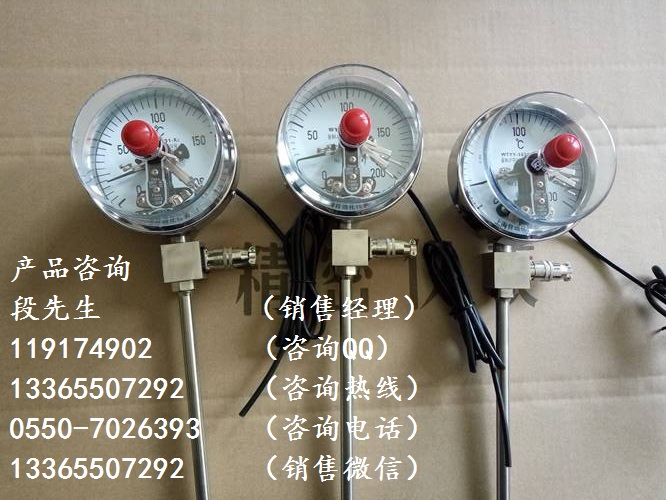

WSSX-411電接點雙金屬溫度計
一、概述：
WSS
雙金屬溫度計
2.型號：
電接點雙金屬溫度計帶有電接觸點裝置----即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點隨著溫度的變化而轉動，當其與定觸點接觸或斷開的瞬間，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警的目的。它可測量-80℃～500℃范圍內的液體、蒸汽和氣體介質溫度。
電接點雙金屬溫度計廣范應用于生產現場，對工作溫度需要精確控制和報警功能?？芍苯訙y(cè)量生產過程過中的氣體。液體及各種介質的實際溫度。其原理是溫度的變化使指針偏轉而帶動觸點的位移而產生接觸和斷開的動作。最終帶動過程繼電器動作。而自動控制或聲、光、電報警。
二、技術參數：
精確度：±1.5%
時間常數：不大于40s
保護管耐壓：6.3MPa
電接點額定功率：20VA(無感負載)
最大工作電流：1A
持續電流：0.6A
最大工作電壓：380VAC，220VDC
儀表執行標準：JB/T8803-1998
連接型式：可動內外螺紋 固定螺紋 法蘭、無螺紋＜套管＞船用接頭
螺紋規格：M27×2、M16×1.5、1／2″、3／4″、1″。
三、型號命名：
1.命名
X
電接點結構
表盤公稱直徑
-4/5
Φ100/ф150
表盤形式
0
軸向（直型）
1
徑向（角型）
8
萬向（可調角型）
安裝固定形式
0
無固定裝置
1
可動外螺紋
2
可動內螺紋
3
固定螺紋
4
固定法蘭
5
卡套螺紋
6
卡套法蘭
保護形式
M
上下限
W
雙上限
F
雙下限
型號
公稱直徑
D(mm)
測量范圍
℃
分格值
℃
插入長度
L(mm)
保護管直徑
d(mm)
安裝螺紋
mm
WSS-3□
60
0-50
0-100
0-150
0-200
0-300
0-400
0-500
1
2
2
5
5
10
10
75;100;
150;200;
250;300;
400;500
6
M16×1.5
WSS-4□
WSSX-4□
100
10
M27×2
WSS-5□
150
10
