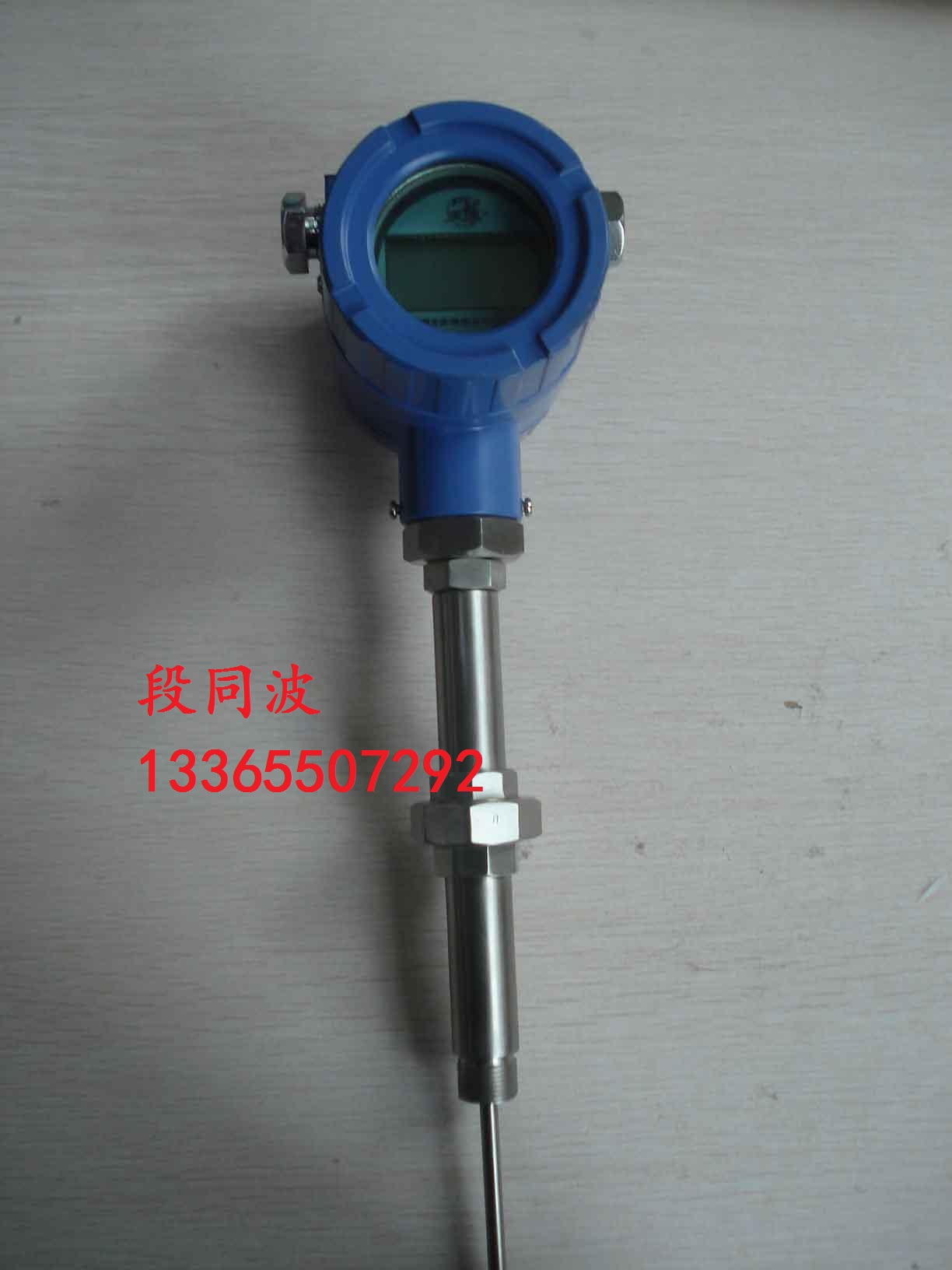

WRNB-54M帶溫度變送器防爆熱電偶
1、帶溫度變送器防爆熱電偶（阻）應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。
2、帶溫度變送器防爆熱電偶（阻）特點
3、帶溫度變送器防爆熱電偶（阻）工作原理
防爆熱電偶利用間隙隔爆原理，當腔內發生時，能通過接合面間隙熄火和冷卻，使后的火焰全溫度傳不到腔外，從而進行防爆。
4、帶溫度變送器防爆熱電偶（阻）品執行標準
5、帶溫度變送器防爆熱電偶（阻）測溫范圍及允差
6、輸出信號：4-20 mA，負載電阻250，傳輸導線電阻100
7、輸出方法：二線制
8、精度等級：
9、供電電源：24V.DC±10℅
10、防護等級：IP65
11、防爆等級：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
12、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
13、熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間；當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；
14、基本誤差：儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。
15、工作環境：
16、支撐管長度確定：溫度變送器的工作溫度由支撐管所造成的殼體升溫同環境之和，支撐管所造成的殼體升溫見下圖。
17、取證一覽表:
注：NEPSI防爆認證系國家級儀器儀器儀表防爆安全監督檢驗站
18、儀表接線方式
19、規格型號命名方法
20、型號及規格舉例
活絡管接頭式帶溫度變送器防爆熱電偶（阻）(其它傳感器型號參見隔爆熱電偶選型)
型號
分度號
測溫范圍℃
熱響應時間
隔爆等級
規 格
d
L
WRMB-54M
N
0-800
M20×1.5
dⅡBT4 dⅡCT5 dⅡCT6 iaⅡCT6
Φ3 Φ4 Φ5 Φ6 Φ8
250
WRMB-54AM
NPT1/2
WRMB-54S
M20×1.5
WRMB-54AS
NPT1/2
WRNB-54M
K
M20×1.5
WRNB-54AM
NPT1/2
WRNB-54S
M20×1.5
WRNB-54AS
NPT1/2
WREB-54M
E
0-600
M20×1.5
WREB-54AM
NPT1/2
WREB-54S
M20×1.5
WREB-54AS
NPT1/2
WRCB-54M
T
0-350
M20×1.5
WRCB-54AM
NPT1/2
WRCB-54S
M20×1.5
WRCB-54AS
NPT1/2
WRFB-54M
J
0-500
M20×1.5
WRFB-54AM
NPT1/2
WRFB-54S
M20×1.5
WRFB-54AS
NPT1/2
WZPB-54M
Pt100
-200~500
M20×1.5
Φ5 Φ6 Φ8
WZPB-54AM
NPT1/2
WZPB-54S
M20×1.5
WZPB-54AS
NPT1/2
WZCB-54M
Cu50 Cu100
-50~100
M20×1.5
WZCB-54AM
NPT1/2
WZCB-54S
M20×1.5
WZCB-54AS
NPT1/2
1)熱電偶Ⅰ級、熱電阻A級按協議訂貨；
熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
本質安全型：iaⅡCT6
275
300
350
400
450
550
650
750
900
1150
2)保護管材質為1Cr18Ni9Ti，其余材質根據協議訂貨。
3)公稱壓力≤2.5MPa
