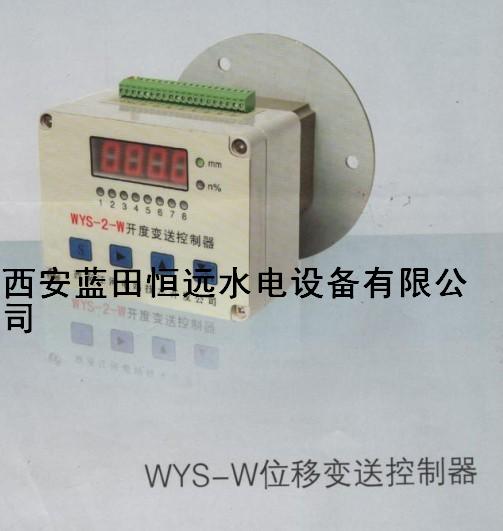

WYS-W型拉線式開度位移變送控制器是針對水電站而開發的產品。具有測量精度高、性能可靠、安裝調整方便、顯示直觀等許多優點，安裝時將拉線上的拉環固定在接力器上即可。
二、特點
■ 以進口旋轉編碼器為核心測量器件，測量準確、可靠。
■ CPU直接采集編碼器輸出的格雷碼，無A/D轉換誤差。
■ 變送控制器功能強大完備，可輸出模擬量、六對開關量并有數碼管直觀顯示。
■ 結構緊湊,安裝靈活方便。
三、工作原理
WYS-W型位移變送控制器通過一根高柔性的不銹鋼芯線同被測體相連,經恒力彈簧與傳感器軸相連,將直線運動轉換成旋轉運動.傳感器內置的精密電路進行可靠的數據處理,輸出與直線位移成線性變化的模擬量輸出(4~20mA)
四、技術參數:
■ 測量范圍：0~2000mm內根據用戶要求設定
■ 電源電壓：DC24V、交直流通用型AC86~265V DC110~340V
■ 顯示方式：四位LED顯示窗口位移值、開度百分比
狀態指示；六只LED指示燈顯示接點動作狀態
■ 輸出電流：4-20mA（兩線制）
輸出接點：繼電器接點六組或八組
接點容量：AC220V/2A
1路模擬量和6路開關量
■ 精度： 0.5%
■ 功率：10W
■ 應用環境：溫度：0~60℃；濕度：≦90﹪RH
五、面板說明
