B2B-A板材通過式手動噴砂機
工作原理
本機采用吸入式噴砂，即利用壓縮空氣在噴槍內高速流動形成負壓產生引射作用，將旋風分離器箱內的磨料通過膠管吸入噴槍內，然后隨壓縮空氣流由噴嘴高速噴射到工件的表面，達到噴砂加工的目的。
一．?本機特點
1.?本機設計新穎，結構簡單可靠，操作方便，加工效能好能源消耗低。
2.?本機配置獨立除塵箱,有效除塵率達到95%以上
3.?本機主要零部件采用優質進口件，安全可靠，使用壽命長。
二．?使用范圍
??平板玻璃、大理石、金屬等板材垂直通過式干噴砂機，適用于寬度小于1.2M長度不限.

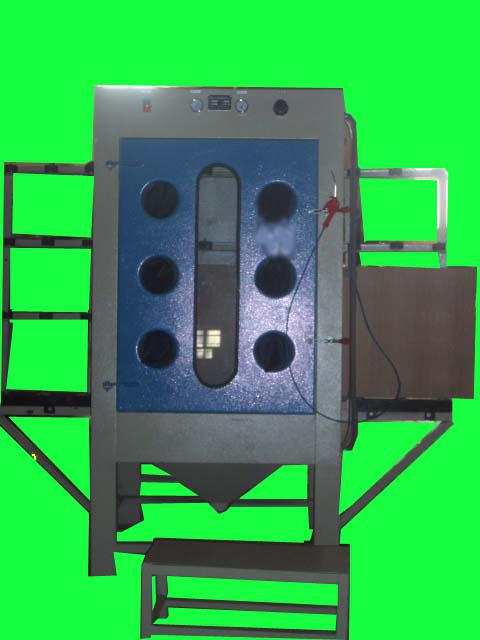

三．?附外形圖
?
2216A-2雙槍雙工位手動干式噴砂機
二、產品技術參數：
工作艙尺 寸： 900*700*2000（mm）?
電?源 ：220V 50HZ
除 塵 風 機?： 1.10KW
壓縮空氣源 ：2-7bar(kg/cm3)（可根據噴砂要求自由調節壓力）
噴槍配置：1把噴槍，噴嘴材質為碳化硼，噴嘴直徑φ8mm。
除塵方式：袋式除塵箱，利用氣動自動，手動除塵
關于機器的安裝
噴砂機應安放在工作場地平整堅實的地面上，不需要地腳螺栓。
1.?壓縮空氣源
用壓縮空氣軟管連接氣源到噴砂機過濾調壓閥進氣接頭處。
壓縮空氣消耗量：（使用噴槍噴嘴孔徑8mm，氣嘴孔徑4mm）。
|
壓縮空氣壓力 |
2.8 |
4.2 |
5.6 |
7.0 |
|
壓縮空氣耗氣量（m3/min） |
0.54 |
0.76 |
0.96 |
1.19 |
2.?電源
將噴砂機電源插頭插入220V\50HZ電源插座，電源插座必須有接地端子。
3.?操作程序
（1）?磨料的裝入
根據加工需要選擇適當?shù)哪チ涎b入旋風分離器下部的貯存箱內，磨料一次裝入量為50kg左右。
（2）?進砂量的調節
根據使用磨料的種類，調整進砂調節器進氣管的位置，使進氣管端部器露出適當長度的進砂間隙，從而可以控制磨料進入輸砂管的數量，一般進砂間隙為6-7mm，也可按實際使用情況確定合理的數值。
（3）?壓縮空氣壓力的調節
按工作需要調節過濾器壓閥控制進入噴槍的壓縮空氣壓力，工作壓力可在2.8－7bar范圍內選擇。
（4）?灰塵的清理
每隔8小時清理一次灰塵，具體操作為：關閉電源開關，腳踩左底處的清灰腳踏開關1－2分鐘，以使除塵布袋振動抖落灰塵，然后打開除塵箱底部蓋板，用容器盛住灰塵倒掉。
（5）?機器操作方法
A．?開啟電源開關，照明燈亮，分離器電機啟動。
B．?將產品放到機器支架上,雙手插入工作手套，一手拿噴槍，一手推動工件，噴槍嘴對準待噴工件。
C．?輕踩腳踏開關，壓縮空氣開通進入噴槍，磨料將按調定的噴射量從分離器貯箱底被引射到噴槍內，在壓縮空氣作用下高速噴射到被加工工件表面上。
D．?噴砂加工過程中，一方面要保持噴槍與工作間有適當?shù)膰娚渚嚯x及角度，另一方面要使噴槍與工作間作相對移動，使工件表面均勻地受到磨料的噴射架加工，直到取得滿意的結果。
E．?加工完畢后，腳必須從腳踏開關處移開，噴槍停止噴射磨料之后，才可打開工作艙門，取出零件。
F．?如果還需要繼續加工零件，中間不要關斷分離器及照明電源。
G．?下班后停止工作，應關斷分離器和照明電源。
H．?報價:不含稅人民幣:16000
I．?制作周期,收定金后十個工作日內交貨.
?
? ? ? ? ? ? ? ? ? ? ? ??
