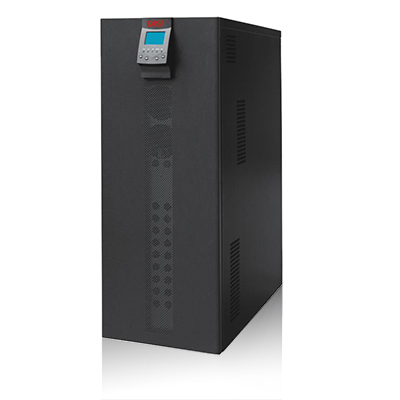

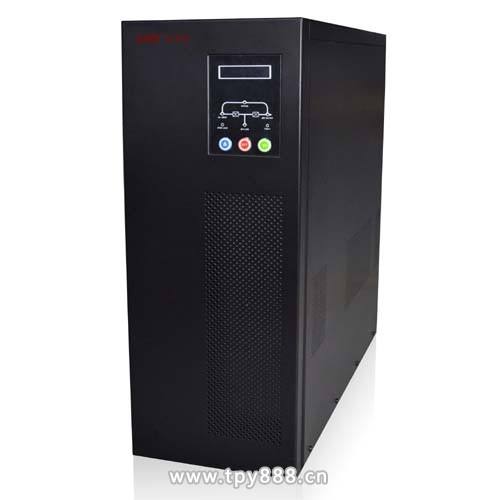

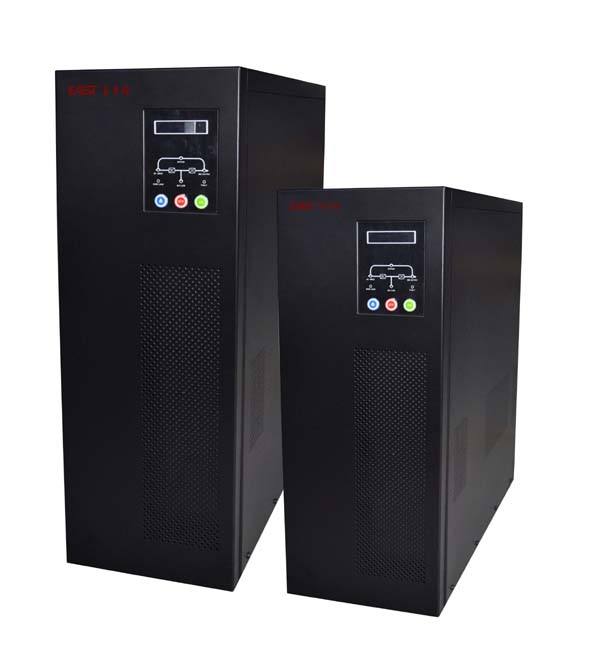

EAST易事特EA806H工頻機UPS電源外接電池組
完善的保護措施
集交流輸入過、欠壓保護，輸出過載、短路保護，逆變器過熱保護、IGBT過流保護、電池欠壓預警保護和電池過充電保護等多功能保護于一體，極大地保證了系統運行的穩定性和可靠性。
具有旁路功能，當輸出過載或UPS發生故障時，可無間斷地轉到旁路工作狀態由市電繼續向負載供電，并提供報警信息。
主要參數
型號
EA801
EA802
EA803
EA804
EA806
EA808
EA810
EA815
EA820
EA830
標稱容量
1KVA
2KVA
3KVA
4KVA
6KVA
8KVA
10KVA
15KVA
20KVA
30KVA
輸 入
電壓范圍
220V±25%/380V±20%
頻率范圍
50（60）Hz±10%
功率因數
≥0.92(選配濾波器)
相數
單相+GND/三相+N+GND
輸 出
波形
純凈正弦波
電壓
220VAC
頻率
50/60Hz
電壓穩定度
±1%（穩態）
頻率穩定度
±0.5%（電池供電）
波形失真度
線性負載﹤3%，非線性負載﹤5%
功率因數
≥0.8
電 池
電池類型
鉛酸免維護蓄電池
直流電壓
48VDC
192VDC
浮充電壓
55VDC
220VDC
系 統
控制方式
SPWM脈寬調制
過載能力
過載125%維持10min轉旁路，過載150%維持1s后轉旁路
轉換時間
0ms
整機效率
﹥85%
人機界面
LCD顯示
輸入輸出電壓、頻率、電池電壓、負載功率、機內溫度、工作狀態等
LED指示
市電、逆變、旁路、電池、過載、異常
RS232通訊
軟件功能
1、電源狀態分析2、定時開關UPS系統3、監看UPS工作狀態4、信息報警及發送手機短信5、自動歷史記錄
保 護
突波保護
符合IEEE527標準
雜訊保護
符合FCC A標準
噪音
﹤55dB（距機器1M處）
環 境
運行溫度
0℃-40℃
運行濕度
20%-90%（無凝結）
海拔高度
﹤2000m（每增高100m降容1%）
尺寸(W×D×H)mm
210×490×500
210×580×540
305×585×870
380×700×980
430×810×1100
凈重（KG）
36
57
65
56
59
107
107
230
275
330
冷啟動和市電啟動功能
市電異常狀況可以直接用電池啟動UPS，滿足應急需求。
無電池狀態可直接采用市電啟動UPS，可作高精度穩壓電源使用。
可搭配發電機使用
輸入電壓與頻率范圍廣，能有效隔離發電機產生的不良電力，為負載提供潔凈、安全、穩定的電源。
零切換
雙變換在線式設計，使UPS的輸出為頻率跟蹤、鎖相穩壓、濾除雜訊、不受電網波動干擾的純凈正弦波電源，為負載提供更全面保護。市電不穩定時，UPS供電模式的轉換時間為零，有效保證了負載運行的安全性和可靠性。
智能化電池管理
采用智能電池管理技術，使用自動均浮充切換的充電設計。
設有電池過壓、過充等保護功能，大限度保護電池不損壞。
強大的擴展性功能
智能插槽能提供豐富的可擴展功能，可選擇SNMP卡、RS485、AS400卡、EMD環境監測器。
50/60Hz電源系統自適應
自動識別，適應50Hz/60Hz電源系統，滿足不同電源系統要求
