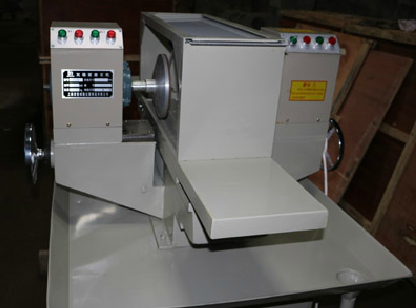

磨石機廠|遼寧SHM-200混凝土雙端面磨石機
雙端面磨石機 應用領域：
SHM-200雙端面磨平機由上海雷韻試驗儀器制造有限公司根據最新標準自主研發生產，是各類巖石，混凝土等非金屬固體進行力學測試標準樣本制作的必備 主要設備，該機與本廠生產的取芯機，切石機配 套工作，即可為您加工出您所需要的高精度的立 方體或圓柱體測試樣本，適用于大專院校水利水 電，地質礦產，交通，建筑等部門。
雷韻資質1000萬 工廠直銷 品質保證 終身保修 一年免費保修 售后10分鐘內響應
上海雷韻擁有強大的技術力量，精湛的生產工藝，完整的售后服務是您正確的選擇。
聯 系 人：羅煥
聯系電話： 18601709270
聯系Q Q：959534282 Q Q:1936803778
聯系郵箱：959534282@qq.cm
｛全國包郵，江浙滬免費送貨上門，其它地區若需要送貨上門，具體可咨詢小羅｝
雙端面磨石機 工作原理
工作臺的往復由電機帶動變速箱,輸出慢速來帶動絲桿工作,作順逆旋轉,絲紅螺母固定在工作臺下面,從而帶動工作臺往復運動。
本機磨頭是專用金剛石磨輪. 直接安裝在兩臺專用電機主軸上, 分別由兩個橫向工作臺帶動前進或后退.既可以自動,又可以手動。自動時將手柄向里推.并卡住手柄。工作臺前進時撞擊棘手,棘爪推動棘輪作間隙運動, 棘輪通過離合器帶動絲杜旋轉,從而使磨頭前進.手動時.將手柄拉出并卡住手柄即可。絲杠每一轉為3mm。
工作臺上的標本夾具和，兩磨輪在本設備出廠之前,經過精心調減.確保磨出的標本的垂直度與平行度.每次磨削兩個平行面,六個面的立方體標本,只需經過三次磨削即可,每次要定位準確.這樣磨出的試樣才能達到要求。
2、電器都分
電氣控制見電氣原理圖
本機控制按鈕分別安裝在兩動力頭上面,操作方便。因采用水冷卻,水花飛濺,故本電器控制按鈕開關采用6.3v的安全電壓。由于電源電壓、運行電機電壓為380v,所以本機必須進行可靠地接地,否則會產生安全事故。電源不能接反, 否則會損壞機器。
雙端面磨石機 安裝調試
機床安裝使用前，必須對說明書中有關安裝，調試，操作等方面的事項詳細理解
1、本機最好安裝在澆注地基上，地面必須平整堅固，固定好地腳螺栓，避免本機工作振動
1、安裝完畢后，應清洗機床各部分防銹料，擦干凈后再在各滑動表面及導軌上加注機械潤滑油 ，然后用手轉動手輪，磨盤，檢查轉動是否正常 。
3、接通自來水
4、檢查電路及各控制元件，熔斷器，接線頭，是否松動，掉線等
5、機床必須可靠接地，經檢查無誤后方可接通電源
6、按下總電源按鈕，再按工作臺按鈕，工作臺往復運動
7、按下磨頭按鈕，并立即按停止按鈕，磨頭的轉動方向應按標定的箭頭方向旋轉，絕不允許反方向旋轉
8、扳動磨削動力頭下側的手動，自動把手，是否靈活，否則要在滑動部位加注潤滑油，再扳動幾下，工作臺兩側的撞擊塊，是用來調節磨輪自動進給量，絲杠每轉一格我0.25Mm,根據試樣的 軟硬程度調節進給量，絲杠每節最大范圍不允許 超過三格，出廠時，磨頭自動進給量調量度為每次一格
9、打開工作臺夾具上的水開關，應有冷卻水噴 出，流量應充足
