超聲波測量行程時間原理Prosonic FMU90

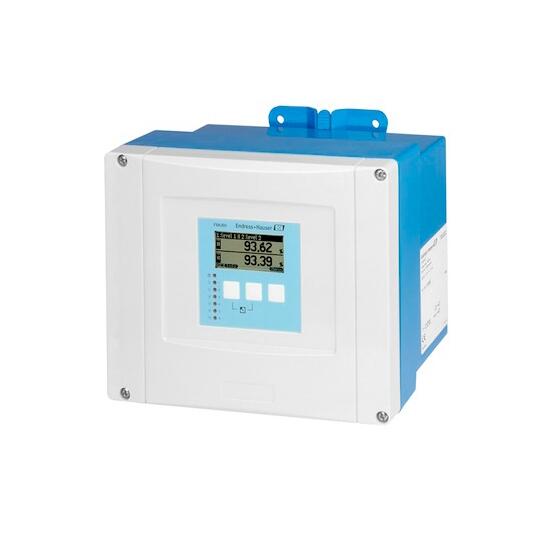

E+H超聲波液位變送器FMU90-R11CA111AA3A可現場安裝或?qū)к壈惭b，最多可連接2臺傳感器-FDU90/91/92/93/95，適用于液體、漿料、淤泥、粉末和和固體塊料的連續性、非接觸物位測量。也可用于明渠和堰的流量測量，只需一臺傳感器可同時測量雨水溢流池的液位和流量。
E+H超聲波液位變送器FMU90-R11CA111AA3A優勢
? 六行純文本顯示的簡單菜單引導式現場操作，15種語言可選
? 現場包絡線顯示，完成簡單的儀表故障診斷
? 提供FieldCare操作軟件，用戶可以方便地對儀表進行遠程操作、故障診斷和測量點文件編制
? 通過內置或外部溫度傳感器，實現行程時間校準
? 線性化功能（最多32點）可將測量值轉換成任意單位到的長度、體積或流量
? 基于內置的流量曲線，在線計算引水渠/測量堰流量
? FDU9x傳感器自動識別功能
E+H超聲波液位變送器FMU90-R11CA111AA3A應用領域
物位測量：配備1至2臺傳感器，用于液體和固體塊料的物位測量；測量范圍可達45m; 限位檢測；泵控制系統；靶式控制系統；可選：額外泵控制功能； 計算：均值，差值，總值；流量測量：配備1至2臺傳感器，用于明渠和測量堰的流量測量；回水流量測量或淤泥監測；最多3臺累計器和3臺計數器；計數器或時間脈沖輸出用于外部控制單元
E+H超聲波液位變送器FMU90-R11CA111AA3A特征和規格
液體
|
測量原理 |
超聲波物位儀 |
|
產品標題 |
帶現場外殼或置頂盤裝外殼的分離型變送器，用于柜裝儀表，最多可連接6個趨勢報警繼電器，流量脈沖輸出/滯水控制/淤泥報警，單通道或雙通道型 |
|
傳感器特點 |
典型渠流量測量預編程流量曲線 |
|
防護等級 |
IP66 (現場外殼)，IP20 (盤裝外殼) |
|
顯示/操作 |
6行圖文背光顯示，特定國家菜單，包絡線現場顯示診斷 |
|
輸出 |
4...20mA HART，可選4...20 mA第二輸出 (e.g. for 2 times flow measurement |
|
輸入 |
≥2個FDU9x探頭 |
|
數字式通信 |
HART、Profibus DP |
|
危險區認證 |
FMU allowed to operate FDU9x in Ex-zone |
連續料位測量
|
測量原理 |
超聲波物位儀 |
|
特點/應用 |
帶現場外殼或置頂盤裝外殼的分離型變送器，用于柜裝儀表，最多可連接6個趨勢報警繼電器，單通道或雙通道型 |
|
特點 |
防護等級：IP 66 / NEMA 4x，自動識別FDU9x系列探頭 |
|
電源/通信 |
90 ... 253 VAC，10.5 ... 32 VDC，HART，Profibus DP |
|
測量精度 |
+/- 2mm + 0.17% of measured distance |
|
環境溫度 |
-40…+60℃ |
|
通信 |
4 ... 20 mA HART、Profibus DP |
|
證書/認證 |
CSA GP |
|
選項 |
6行圖文背光顯示，特定國家菜單，包絡線現場顯示診斷 |
|
組件 |
FDU9x探頭 |
連續液位測量
|
測量原理 |
超聲波物位儀 |
|
特點/應用 |
帶現場外殼或置頂盤裝外殼的分離型變送器，用于柜裝儀表，探頭和變送器間的距離可達300m |
|
特點 |
防護等級：IP 66/NEMA 4x，自動識別FDU9x系列探頭， 明渠或測量堰的流量測量及泵控制（可選） |
|
電源/通信 |
90 ... 253 VAC，10.5 ... 32 VDC，HART，Profibus DP |
|
測量精度 |
±2mm + 量程的 0.17% |
|
環境溫度 |
-40…+60℃(-40…+140℃) |
|
通信 |
4 ... 20 mA HART、Profibus DP |
|
證書/認證 |
CSA GP |
|
選項 |
6行圖文背光顯示，特定國家菜單，包絡線現場顯示診斷 |
|
組件 |
FDU9x系列探頭 |
南京儀信供應E+H超聲波液位變送器FMU90-R11CA111AA3A現貨出售。
