儀器簡介

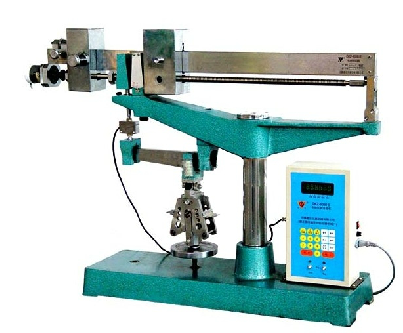

電動抗折機為水泥廠、建筑施工單位及有關專業院?？蒲袉挝挥糜跈z驗水泥膠砂40×40×160毫米棱柱試體抗折強度的試驗機。
操作說明：
（1）接通電源，按下游動砝碼上的按鈕，用手推動游動砝碼，左移，使游動砝碼上游標的零線對準標尺的零線，放開按鈕后對準的零線可能會有所移動，此時可用手在絲桿右端的滾花部分轉動絲桿，移動游動砝碼，使兩根零線重合。
（2）調整處于揚角指示板后邊位置的置零觸頭螺絲，使剛與游動砝碼接觸，然后再用螺母鎖緊置零觸頭螺絲，校對游標與標尺的零線是否重合，如不重合，應重新調節置零觸頭螺絲直至重合為止。
（3）松開鎖緊螺釘，移動大、小平衡砣，使大杠桿盡量趨于平衡，然后擰緊鎖緊螺釘，將大平衡砣鎖緊于大杠桿上，移動小平衡砣上的螺母，使小平衡砣移動直至大杠桿完全平衡為止，然后用鎖緊螺釘將小平衡砣鎖緊于大杠桿上，注意大、小平衡砣的鎖緊必須可靠，以免在使用過程中由于試件斷裂，大杠桿下落時受震動而破壞平衡。
（4）將試體放入抗折夾具內，以?shī)A具上的對準板對準，轉動夾具下面的手輪，使下拉架上的加荷輥與試體接觸，并繼續轉動一定角度，使大杠桿有一定揚角，數值一般由經驗估計，原則是試體在斷裂時應使大杠桿盡可能處于水平位置，揚角的數值可在揚角指示板上讀出。
（5）按啟動按鈕，機器開始加荷，試體斷裂時，大杠桿下落觸動限位開關，斷開電動機電源，讀數。
（6）保持儀器清潔、干燥。刀刃與刀刃承間不得有任何潤滑油，以免粘住灰塵。限位開關撞板必須調整到大杠桿下落到底時限位開關剛剛動作，切忌調整在過早使限位開關動作的位置，以免撞壞限位開關。
參數指標：
最大試驗力
單杠桿時：1000N
雙杠桿時：6000N
示值精度：±1%
單杠桿出力比：10/1
雙杠桿出力比：50/1
加載速率(雙杠桿)：50N/S
抗折夾具
加荷輥及支撐棍直徑：￠10mm
支撐棍距：100±0.1mm
隔板間距：46mm
示值相對誤差：<±1%
感量：雙杠桿時校正平衡，在杠桿水平離支點500mm處加荷1g
杠桿傾角：>1/50
外形尺寸：1115×250×770mm
包裝尺寸：1280×480×840mm
毛重/凈重：150kg/85kg
電壓功率：220V/15W
