SYD-0715瀝青混合料彎曲試驗(yàn)儀|山西瀝青彎曲試驗(yàn)儀
尊敬的朋友,你好，上海雷韻試驗(yàn)儀器制造公司現(xiàn)自產(chǎn)自銷成本價(jià)出售各種型號(hào)的干燥箱，高溫爐，CBR測(cè)定儀，攪拌機(jī)，電腦土壤液塑限聯(lián)合測(cè)定儀，光電液塑限聯(lián)合測(cè)定儀，鋸石機(jī)，凍融試驗(yàn)箱，養(yǎng)護(hù)箱，試模，低溫試驗(yàn)箱，顯微鏡，天平，凈化工作臺(tái)，數(shù)顯收斂?jī)x，等公路儀器，瀝青儀器，實(shí)驗(yàn)室儀器，光學(xué)產(chǎn)品等~~~~歡迎各大經(jīng)銷商詢價(jià)！
量大或經(jīng)銷商聯(lián)系羅煥——手機(jī)號(hào)： 18601709270（同微信）
QQ：1936803778或959534282

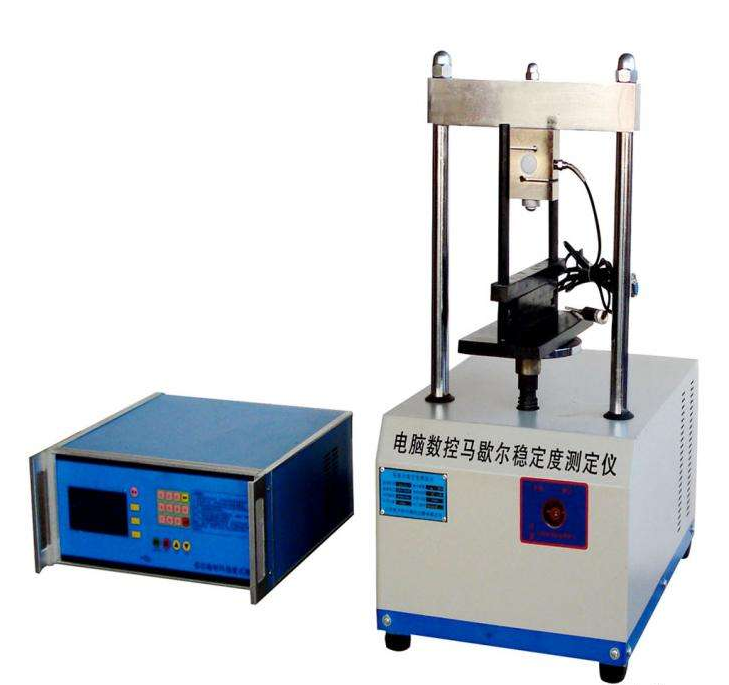

SYD-0715瀝青混合料彎曲試驗(yàn)儀|山西瀝青彎曲試驗(yàn)儀
SYD-0715瀝青混合料彎曲試驗(yàn)儀適用于測(cè)定熱拌瀝青混合料在規(guī)定溫度和加載速率時(shí)彎曲破壞的力學(xué)性質(zhì)。試驗(yàn)溫度和加載速率根據(jù)有關(guān)規(guī)定和需要選用，如無特殊規(guī)定，采用試驗(yàn)溫度為15度。當(dāng)用于評(píng)價(jià)瀝青涂料低溫拉伸性能時(shí)，采用試驗(yàn)溫度零下10度，加載速率宜為50mm/min.采用不同的試驗(yàn)溫度和加載速率時(shí)應(yīng)予以注明。
SYD-0715瀝青混合料彎曲試驗(yàn)儀|山西瀝青彎曲試驗(yàn)儀 技術(shù)指標(biāo)：
1、上升速率：（50±5）mm/min
2、壓頭直徑：標(biāo)準(zhǔn)小梁夾具
3、最大壓力： 50KN 精度 1％
4、流值范圍：0－15.00mm 精度 ±0.1mm
5、環(huán)境溫度： ≤30℃。
6、相對(duì)濕度： ≤85%。
7、整機(jī)功耗： 不大于700W。
8、外型尺寸： 700x500x900mm
9、儀器凈重： 100kg
10、電源電壓：220v
SYD-0715瀝青混合料彎曲試驗(yàn)儀|山西瀝青彎曲試驗(yàn)儀 方法與步驟
3.1準(zhǔn)備工作
3.1.1采用本規(guī)程T 0703瀝青混合料輪碾成型的板塊狀試件，用切割法制作棱柱體試件，試件尺寸應(yīng)符合長(zhǎng)250mm±2.Omm、寬30mm±2.Omm、高35mm±2.Omm的要求。
3.1.2在跨中及兩支點(diǎn)斷面用卡尺量取試件的尺寸，當(dāng)兩支點(diǎn)斷面的高度（或?qū)挾龋┲畛^2mm時(shí)，試件應(yīng)作廢?？缰袛嗝娴膶挾葹閎，高度為h，取相對(duì)兩側(cè)的平均值，準(zhǔn)確至0.1mm。
3.1.3根據(jù)混合料類型按本規(guī)程方法測(cè)量試件的密度、空隙率等各項(xiàng)物理指標(biāo)。 將試件置于規(guī)定溫度的恒溫水槽中保溫不少于45min，直至試件內(nèi)部溫度達(dá)到試驗(yàn)溫度±0.5℃為止。保溫時(shí)試件應(yīng)放在支起的平板玻璃上，試件之間的距離應(yīng)不小于10mm。
3.1.4將試驗(yàn)機(jī)環(huán)境保溫箱達(dá)到要求的試驗(yàn)溫度±0.5℃。
3,1,5將試驗(yàn)機(jī)梁式試件支座準(zhǔn)確安放好，測(cè)定支點(diǎn)間距為200mm±0.5mm，使上壓頭與下壓頭保持平行，并兩側(cè)等距離，然后將其位置固定。
3.2試驗(yàn)步驟
3.2.1將試件從恒溫水槽中取出，立即對(duì)稱安放在支座上，試件上下方向應(yīng)與試件成型時(shí)方向一致。
3.2.2在梁跨下緣正中央安放位移測(cè)定裝置，支座固定在試驗(yàn)機(jī)上。位移計(jì)測(cè)頭支于試件跨中下緣中央或兩側(cè)（用兩個(gè)位移計(jì)）。選擇適宜的量程，有效量程應(yīng)大于預(yù)計(jì)最大撓度的1.2倍。
3.2.3將荷載傳感器、位移計(jì)與數(shù)據(jù)米集系統(tǒng)或X-Y記錄儀連接，以X軸為位移，Y軸為荷載，選擇適宜的量程后調(diào)零?？缰袚隙瓤刹捎肔VDT位移傳感器測(cè)定。當(dāng)以高精密度電液伺服試驗(yàn)機(jī)壓頭的位移作為小梁撓度時(shí)，可以由加載速率及X-T記錄儀記錄的時(shí)間求得撓度。為正確記錄跨中撓度曲線，當(dāng)采用50mm/min速率加載時(shí)，X-T記錄儀的X軸走紙速度（或掃描速度）根據(jù)試驗(yàn)溫度確定。 3.2.4開動(dòng)壓力機(jī)以規(guī)定的速率在跨徑中央施以集中荷載，直至試件破壞。
記錄儀同時(shí)記錄荷載一跨中撓度曲線。
4計(jì)算
4.1將荷載一撓度曲線的直線段按圖示方法延長(zhǎng)與橫坐標(biāo)相交作為曲線的原點(diǎn)，由圖中量取峰值時(shí)的最大荷載PB及跨中撓度d。
4.2按式（T0715-1）～式（T0715-3）計(jì)算試件破壞時(shí)的抗彎拉強(qiáng)度RB、破壞時(shí)的梁底最大彎拉應(yīng)變?chǔ)臖及破壞時(shí)的彎曲勁度模量SB。 上述式中：RB——試件破壞時(shí)的抗彎拉強(qiáng)度（MPa）； εB——試件破壞時(shí)的最大彎拉應(yīng)變（με）; SB——試件破壞時(shí)的彎曲勁度模量（MPa）； b——跨中斷面試件的寬度（mm）； h——跨中斷面試件的高度（mm）； L——試件的跨徑（mm）; PB——試件破壞時(shí)的最大荷載（N）； d——試件破壞時(shí)的跨中撓度（mm）。
注：計(jì)算時(shí)小梁的自重影響略去不計(jì)，故本方法不適用于試驗(yàn)溫度高于30℃的情況。
4.3計(jì)算加載過程中任一加載時(shí)刻的應(yīng)力、應(yīng)變、勁度模量的方法同上，只需讀取該時(shí)刻的荷載及變形代替上式的最大荷載及破壞變形即可。 4.4當(dāng)記錄的荷載一變形曲線在小變形區(qū)有一定的直線段時(shí)，可以（0. 1～0.4）PB范 圍內(nèi)的直線段的斜率計(jì)算彈性階段的勁度模量，或以此范圍內(nèi)各測(cè)點(diǎn)的σ、ε數(shù)據(jù)計(jì)算的S=σ/ε的平均值作為勁度模量。σ、ε及S的計(jì)算方法同式（T 0715-1）～式（T 0715-3）。
五、報(bào)告
雷韻資質(zhì)1000萬 工廠直銷 品質(zhì)保證 終身保修 一年免費(fèi)保修 售后10分鐘內(nèi)響應(yīng)
上海雷韻擁有強(qiáng)大的技術(shù)力量，精湛的生產(chǎn)工藝，完整的售后服務(wù)是您正確的選擇。
