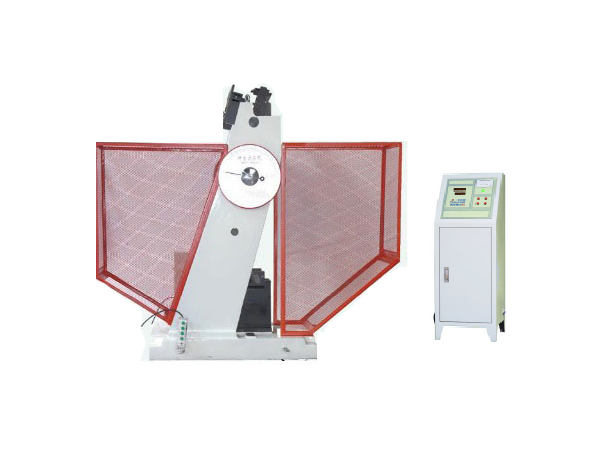

JBS-300C數顯半自動沖擊試驗機
一、性能說明：
JBS-300C型沖擊試驗機是嚴格按國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》開發的對JB-300B沖擊試驗機更新?lián)Q代的 新產品。按國標GB/T229《金屬夏比缺口沖擊試驗方法》進行沖擊試驗。試樣斷面為10×10(mm),主要用于對沖擊韌性較大的黑色金屬特別是鋼材及其合金進行試驗。本機采用了雙立柱支撐，提高了沖擊機的剛性，保證了試驗數據的準確性，同時使試驗機的使用壽命得以大幅度提高。本機最大沖擊能量為300J，拆去配重塊后沖擊能量為150J。由于采用了配重塊，在變換沖擊能量時只需拆除或安裝配重塊而不需更換擺錘，更換后零點和沖擊中心保持原位，不需重新調整，減輕了試驗人員的勞動強度，提高了效率。本機帶有軸向定位裝置，具有放置試樣操作簡單、工作效率高、定位精度高，示值可靠的優點，因而特別適合與沖擊試驗低溫槽配合做冷沖擊試驗。本機采用三相四線制380V電源，同時也適用于三相五線制電源。
本機為數顯式半自動沖擊試驗機，采用單片機控制，電動揚擺、沖擊，單片機測量、運算、數顯結果并可打印等，并能利用沖斷試樣后的剩余能量自動揚擺作好下次試驗準備，操作簡便，工作效率高。特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業。滿足金屬夏比沖擊試驗方法的要求，可計算和數顯材料沖擊吸收功、沖擊韌性、擺錘揚角及試驗平均值。
二、主要參數
1、沖擊能量：300J（大錘） 150（小錘）
2、沖擊速度：5.2m/s
3、擺錘預揚角：150°
4、試樣支座跨距：40mm
5、支座鉗口圓角：R1.0~1.5mm
6、沖擊刀刃圓角：R2.0~2.5mm R8 mm
7、擺錘中心至沖擊點距離：750mm
8、標準試樣尺寸：10×10×55mm
9、電源和功率：三相四線 50Hz 380V 180W
10、外形尺寸：2124×600×1340mm
11、角度準確度： 0.1°
12、軸向定位精度 0.05毫米
13、重量： 450Kg
三、設備主要配置：
1、 300焦耳主機一臺；
2、 150J、300J 擺錘各一個
3、 安全防護裝置一套；
4、 取擺傳動裝置一套（裝在主機上）；
5、 自動掛擺裝置一套（裝在主機上）；
6、 保險機構一套（裝在主機上）；
7、 支座調校器一只；
8、 試樣對中器一只；
9、 光電傳感器一只；
10、 單片機系統一套；
11、 微型打印機一臺
