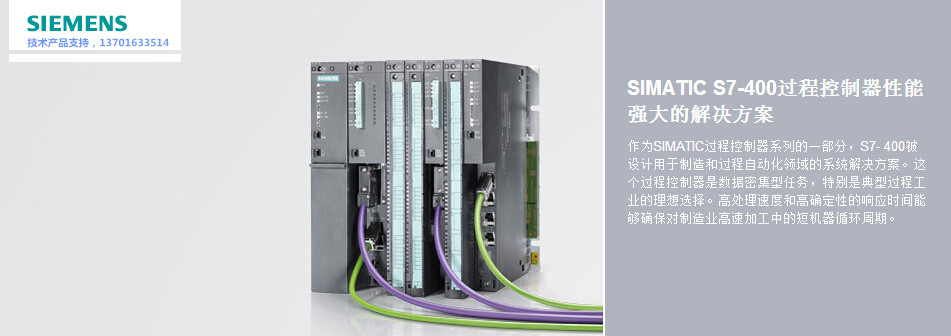

機架構成SIMATIC S7-400 基本機械機構。它們執行以下任務：

• 給模塊提供機械支持
• 給模塊提供電源
• 通過背板總線將各個模塊連接在一起

機架的設計具有墻裝式、框架安裝式和機柜安裝式。

SIMATIC S7-400可以安裝多種機架。

UR1（通用機架）

• 用于配置中央控制器和擴展單元
• 多可安裝18個模板
• 也適用于S7-400H

UR2（通用機架）

• 用于配置中央控制器和擴展單元
• 多可安裝9個模板
• 也適用于S7-400H
• 也提供鋁制機架

CR2（中央機架）

• 用于配置中央控制器
• 多用于 18 個模塊
• 分段機架：
  用于運行兩個獨立的 S7-400 CPU (無S7-400多CPU模式)，通過背板總線(C總線)進行CPU之間的通訊。 兩個CPU可以具有局部地址，可以具有單獨的I/O模板(分段的P總線)。

CR3（中央機架）

• 用于配置中央控制器
• 適用于分布式自動化任務，多支持4個模板

UR2-H

• 用于在一個單機架結構上建立一個完整的S7-400H系統
• 同樣適用于S7-400H:
  運行兩個獨立的CPU，各CPU帶有自己獨立的I/O(各自的P總線和C總線)
• 也可作為擴展單元使用
• 多可安裝18個模板
• 也提供鋁制機架

ER1（擴展機架）

• 用于經濟型的擴展單元的配置
• 多用于 18 個帶有限功能性的模塊
• 也適合用于 S7-400^®H

ER2（擴展機架）

• 用于經濟型的擴展單元的配置
• 多用于 9 個帶有限功能性的模塊
• 也適用于S7-400H

• 可通過 PROFIBUS FMS 方便地將 SIMATIC S7 集成到多供應商自動化集團中
• 采用冗余 S7 通訊，可在容錯系統中應用
• 簡便組態和通訊處理器上的獨立數據轉換大大降低了 PROFIBUS FMS 規范用戶的工作負荷
• 時鐘同步提供了工廠范圍內的時鐘時間
• 通過開放式通訊將 SIMATIC S7-400 集成到現有系統中
• 通過在一個通訊處理器上同時使用不同通訊來實現通訊處理器的通用

CP443-5 基本型通信處理器是用于 PROFIBUS 總線系統的 SIMATIC S7-400 所需要的模塊。

它減輕了 CPU 的通信任務。

通過通信模塊實現的 S7-400 通信選項：

• 通過 PROFIBUS 的與 PROFIBUS 站的 FMS 通信
• 與編程部件、操作器接口系統的通信
• 與其他 SIMATIC S7 系統進行通信。
• 與 SIMATIC S5 可編程控制器的通信；

可運行的的 CP 數目取決于所使用的 CPU 的性能范圍和通信。

CP 443-5 通訊處理器具有 SIMATIC S7-400 設計的所有優點：

• 結構緊湊;
  9 針 Sub-D 接口，用于連接至 PROFIBUS
• 單寬度模板
• 安裝簡單；
  CP 443-5 安裝在 S7-400 機架上，并經過背板總線連接到 S7-400 的其它模塊。這種情況下沒有槽位規則。
• 用戶友好的接線；
  Sub-D 插座易于接觸，操作方便。
• CP 443-5 基本型無須風扇就可操作。不需要備用電池或存儲器模塊
• 在使用 SEND/RECEIVE 時，可操作模塊的數目取決于所用的 S7-400 CPU。

CP 443-5 基本型 在 PROFIBUS 總線系統上利用一些不同的通信：

• 編程器/OP 通訊
• S7 通信（S7 控制器）。
• 開放式通訊 (SEND/RECEIVE)
• PROFIBUS FMS (符合 IEC 61158/61784)
• 時間同步

編程器/OP 通訊

編程器/OP通訊，連接到網絡的所有S7站都可以遠距編程。

• S7路由
  借助于路由，可以跨網絡使用編程設備通訊。

S7 通訊

S7 通信用于以下的耦合連接：

• SIMATIC S7自動化系統之間
• 聯結到編程設備上（編程器/OP 通訊）
• 至 PC，
  例如，帶有 CP 5512、CP 5611 A2、CP 5621 和 SOFTNET-S7 或 CP 5613 A2、CP 5613 FO、CP 5614 A2 和 S7-5613
• 到操作員接口系統（OP）。
• CP 443-5 基本型 可在 SIMATIC H 系統中實現以用于冗余 S7 通訊。

開放式通訊 (SEND/RECEIVE)

基于 PROFIBUS 的第 2 層（FDL），CP 443-5 提供簡單的、的數據通信接口。使用該接口，可在 SIMATIC S5、SIMATIC S7 與 PC 之間實現集成的高性能通訊。它提供 SDA（PLC/PLC 連接）和 SDN（廣播/多播）。

可能與下列自動化系統進行通信：

• SIMATIC S7
  帶 CP 342-5、CP 343-5、CP 443-5 擴展型和基本型
• SIMATIC S5
  具有 S5-95U，帶 PROFIBUS 接口，、而 S5-115U/H、S5-135U、S5-155U/H 帶 CP 5431 FMS/DP
• SIMATIC 505
  帶 CP 5434-FMS
• PCs
  帶有 CP 5512、CP 5611 A2、CP 5621、CP 5613 A2、CP 5613 FO、CP 5614 A2 的 PC
• 配有一個 FDL 接口的其他類型系統。

功能呼叫必須與 SEND/RECEIVE（PLC-SEND/PLC-RECEIVE）一起使用，并且必須集成到 STEP7 應用程序。

PROFIBUS-FMS

根據 IEC 61158/61784，PROFIBUS FMS 允許通過各種 FMS 來傳輸消息。

• READ，WRITE；
  用來讀取或?qū)懭雭碜杂谟脩舫绦颍ㄍㄟ^變量索引或變量名）的通訊方變量，用于將自身變量值傳輸?shù)酵ㄓ嵎健?br /> 支持對變量值的部分訪問。通訊通過非循環連接（主站/主站，主站/從站）、通過帶從站激活的非循環連接以及循環連接（主站/從站）進行處理。
• INFORMATION REPORT（信息報告）；
  （報告）允許通過一臺 FMS 器進行變量的未確認傳輸。尤其是，對于廣播 FMS 連接的傳輸，常采用這種任務類型。
• IDENTIFY（識別）；
  用來詢問通訊方的識別特征
• STATUS（狀態）；
  用來詢問對方的狀態。

時間同步

CP 443-5 Basic 通信處理器能夠從 S7-400 CPU 將時間傳送到 PROFIBUS。相反，S7-400 CPU 的 CP 443-5 Basic 可提供 PROFIBUS 上的當前時間。

診斷數據

通過 STEP S7，可提供豐富的診斷選項，包括：

• CP 的狀態
• 一般診斷與統計功能
• 連接診斷
• 總線統計
• 報文緩沖區

組態

組態 CP 443-5 基本型的完整功能需要 STEP 7 V5.1 SP2 或更高版本。在 V5 或更高版本的 STEP 7 中，也可將 CP 的組態數據存儲在 CPU 上，即使電源出現故障，數據也能保留。因此，在更換模板時無需從編程器中重新裝載組態數據。在啟動時 CPU 會將組態數據傳送到通訊處理器中。CP 的組態數據可保存在 CPU 中。模塊可以不通過編程設備進行交換。

可以對所有連接到網絡的 SIMATIC S7 控制器進行組態和編程。

安裝 STEP 7 后，用于使用開放式通訊（SEND/RECEIVE）的功能塊放置在 SIMATIC NET 庫內。

• SIPLUS IM 365：用于配置 1 個中央控制器和多 1 個擴展單元

注：

SIPLUS extreme 產品基于 SIMATIC 標準產品。此處的內容摘自相關的標準產品。增加了與 SIPLUS extreme 相關的信息。

對于一個EU來說，SIPLUS IM 365是經濟的擴展辦法。它有以下特點：

• 設計緊湊；
  堅固的塑料機殼內包含連接電纜用的接口
• 安裝簡單；
  接口模塊安裝在DIN導軌上（插槽3）并和其它模塊一樣經過總線連接器連接到I/O模塊
• 無故障組態；
  接口模塊自組態。無需地址分配。
• 用于狀態和故障顯示的LED
• 兩個SIPLUS IM 365接口模塊中的一個插入到CC中，另一個插入到EU中；兩個模塊通過一根1m長電纜連接
• 模塊的使用限制；
  EU 不連接到 C 總線。因此EU中不能插入C總線站 (CP 和 FM，參見組態幫助)
• 無單獨電源；
  EU上的模塊由CPU電源供電

ET 200S 的中央處理單元和 I/O 模塊

適用于 ET 200S 的標準型 CPU：

• IM 151-7 CPU
• IM 151-8 PN/DP CPU

適用于 ET 200S 的故障安全型 CPU：

• IM 151-7 F-CPU
• IM 151-8 F PN/DP CPU

SIMATIC ET 200S 標準型 CPU：

• SIMATIC IM 151-7 CPU
• SIMATIC IM 151-8 PN/DP CPU
• IM 151 CPU 接口模塊的主接口模塊
• SIPLUS 型號

• 這是帶有集成 S7-CPU 314 的接口模塊，用于 SIMATIC ET 200S 分布式系統
• 用于 ET 200S 中的高性能控制解決方案
• 提高設備和機械的系統使用率。
• 通過 PROFIBUS DP編程
• 特點是采用了新型的SIMATIC微型存儲器卡(MMC)
• 集成的12Mbit/sPROFIBUS DP從站/MPI接口
• 根據CPU S7-314集成的CPU
• 提供有IM 151-7 FO
• 可以使用帶有故障保護功能的接口模塊IM 151-7 F-CPU PROFIsafe
• 也可以使用，因為 IM 151-8(F) PN/DP CPU 帶有 PROFINET 接口

IM 151-7 CPU接口模塊可以用于具有中等程序空間的分布式自動化系統。 這一接口模塊支持過程數據的就地分散處理，并作為PROFIBUS DP 系統的從站，與主站進行通訊。這樣做有以下幾個優點：

• 減少中央控制器的負載
• 縮短對現場重要信號的響應時間
• 由于數據量較小,減輕了總線系統的負擔
• 由于各個單元預先進行了測試和并行調試, 調試過程非常快
• 由于自帶機械裝置,增加了可用性和靈活性
• 配置情況一目了然

在 DP 主站出現故障的情況下, 接口模塊 IM 151-7 CPU 仍然自動地繼續運行。

ET 200S分布式 I/O 系統和 IM151-7 CPU 模塊進行精細的模塊化設計, 因此, 具有智能化從站優點的各個站的結構可以按功能來定向。

S7-200系列PLC其它常用指令

1.脈沖產生指令EU/ED的應用

EU指令在EU指令前的邏輯運算結果由OFF到ON時就產生一個寬度為一個掃描周期的脈沖，驅動其后面的輸出線圈。

2．邏輯堆棧的操作

LPS為進棧操作，LRD為讀棧操作，LPP為出棧操作。

   S7-200系列PLC中有一個9層堆棧，用于處理邏輯運算結果，稱為邏輯堆棧。

3．NOT、NOP和MEND指令

NOT、NOP及MEND指令的形式及功能如表4-19所示。

表4-19  NOT、NOP及MEND指令的形式及功能

NOT為邏輯結果取反指令，在復雜邏輯結果取反時為用戶提供方便。NOP為空操作，對程序沒有實質影響。MEND為無條件結束指令，在編程結束時一定要寫上該指令，否則會出現編譯錯誤。調試程序時，在程序的適當位置插入MEND指令可以實現程序的分段調試。

4．比較指令

比較指令是將兩個操作數按規定的條件作比較，條件成立時，觸點就閉合。比較運算符有：=、>=、<=、>、<和<>。

（1）字節比較  字節比較用于比較兩個字節型整數值INl和IN2的大小，字節比較是無符號的。比較式可以是LDB、AB或OB后直接加比較運算符構成。如：LDB=、AB<>、OB>=等。

整數INl和IN2的尋址范圍：VB、IB、QB、MB、SB、SMB、LB、*VD、*AC、*LD和常數。

指令格式例如： LDB=  VBl0，VBl2

（2）整數比較  整數比較用于比較兩個一字長整數值INl和IN2的大小，整數比較是有符號的（整數范圍為16#8000和16#7FFF之間）。比較式可以是LDW、AW或OW后直接加比較運算符構成。如：LDW=、AW<>。OW>=等。

整數INl和IN2的尋址范圍：VW、IW、QW、MW、SW、SMW、LW、AIW、T、C、AC、*VD、*AC、*LD和常數。

指令格式例如： LDW=  VWl0，VWl2

（3）雙字整數比較  雙字整數比較用于比較兩個雙字長整數值INl和IN2的大小，雙字整數比較是有符號的(雙字整數范圍為16#80000000和16#7FFFFFFF之間)。比較式可以是LDD、AD或OD后直接加比較運算符構成。如：LDD=、AD<>、OD>=等。

雙字整數INl和IN2的尋址范圍：VD、ID、QD、MD、SD、SMD、LD、HC、AC、*VD、*AC、*LD和常數。

指令格式例如： LDD=  VDl0，VDl2

（4）實數比較  實數比較用于比較兩個雙字長實數值INl和IN2的大小，實數比較是有符號的（負實數范圍為-1.175495E-38和-3.402823E+38，正實數范圍為+1.175495E-38和+3.402823E+38）。比較式可以是LDR、AR或OR后直接加比較運算符構成。如：LDR=、AR<>、OR>=等。

實數INl和IN2的尋址范圍：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD和常數。

指令格式例如： LDR=  VDl0，VDl2
