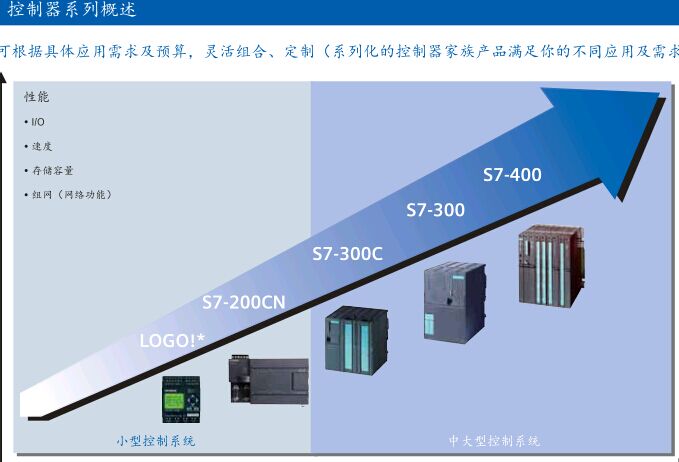

西門子PLC高速計數器的控制字和狀態字介紹

. 控制字節

定義了計數器和工作模式之后，還要設置高速計數器的有關控制字節。每個高速計數器均有一個控制字節，它決定了計數器的計數允許或禁用，方向控制（僅限模式0、1和2）或?qū)λ衅渌Ｊ降某跏蓟?jì)數方向，裝入當前值和預置值?？刂谱止?jié)每個控制位的說明如表7所示。

2. 狀態字節

每個高速計數器都有一個狀態字節，狀態位表示當前計數方向以及當前值是否大于或等于預置值。每個高速計數器狀態字節的狀態位如表8所示。狀態字節的0-4位不用。監控高速計數器狀態的目的是使外部事件產生中斷，以完成重要的操作。

表7   HSC的控制字節

表8  高速計數器狀態字節的狀態位

• 模擬量輸入/輸出
• 用于解決更復雜的模擬量過程信號控制任務
• 用于連接模擬傳感器和執行機構，而無需增加測量放大器


HART 模塊

• 用于在 SIMATIC S7 和 PCS 7 系統中使用 HART（高速尋址遠程變送器）設備
• 可以連接所有變送器或HART傳感器/執行器，這些設備必須可以使用HART協議進行通信
• 此外,還可以連接采用4-20mA技術的轉換變送器(無HART協議)
• 只能插入到帶 IM153-2 的 ET 200M 中

有關 HART 模塊的詳細信息，請參見 "ET 200M 分布式 I/O 站"。

模擬量輸入/輸出模塊用于處理自動化系統中的模擬量輸入/輸出任務。模擬傳感器和執行器可以通過這些模塊連接到自動化系統。
使用模擬量輸入/輸出模塊給用戶提供以下優點：

• 佳適應性：
  通過合適的模塊組合方式，可以根據特定任務調整輸入/輸出的點數。節約了不必要的成本。
• 功能強大的模擬量處理技術：
  多種輸入/輸出范圍以及高精度允許連接多種不同的模擬量傳感器和執行器。

模擬量輸入模塊具有下列機械特性：

緊湊型設計

堅固的塑料機殼里包括：

• 指示組故障的紅色指示燈
• 前連接器插接選件，裝在前門后面而得到防護。
• 前門上的標簽區。
• 連接器針腳分配，用于在前門內部進行配線。

安裝方便

模塊安裝在 DIN 導軌上并通過總線連接器連接到相鄰模塊。沒有插槽規則；輸入地址由插槽決定。

當在 ET 200M 分布式 I/O 系統中與有源總線模塊一起使用時，可以對數字量輸入/輸出模塊進行熱插拔，而不會有任何反應。其它模塊繼續工作。

方便用戶接線

裝置單元通過前置連接器連接。當連接模塊時，編碼設備鎖定在連接器中，這樣該連接器只能適合于同樣類型的模塊。更換模塊時，對于新的同類型模塊，可原封不動保持前連接器的接線狀態。這樣可以避免在更換模塊的過程中將已接線的前連接器插入到錯誤模塊中。

多層軟件結構

通過 SIMOTION，帶有眾多不同機器的運動任務可輕松、統一地執行。

為了方便任務的執行，一個非常特別的多層軟件結構被選擇作為運行系統。所有 SIMOTION 設備都提供了 PLC 功能等基本功能，帶有符合標準 IEC 61131-3 的一個指令集。用戶可使用隨附的工藝包和函數庫來擴展基本功能。

可擴展的功能

工藝包、函數庫和運行系統的多層結構相結合，可將 SIMOTION 的功能加以擴展。

可伸縮

• 具有功能級別
• 具有廣泛功能的軟件模塊和技術功能包

使用靈活

• 由于使用集成、可自由編程的 PLC，因此符合 IEC 61131-3 標準
• 可無限使用的技術功能包
• 通過一個綜合指令集和符合 PLCopen 標準的功能塊而具有廣泛功能
• 可運轉伺服、矢量、步進和液壓驅動器
• 能夠?qū)⒏鞣N技術功能包和功能庫組合在一起

可擴展

• 由于功能庫中的標準功能

技術功能包

每個技術功能包都為相關技術提供了完整功能。例如，運動控制功能包提供了用于精確定位運動的所有功能（包括凸輪系統）。

它還負責處理與驅動器之間進行的設定點和實際值循環交換，包括位置控制、運動曲線的計算、運動的刪除和超控、歸位功能、編碼器切換、軸的釋放、狀態信息，等等。

除運動控制工藝包（包括定位、同步操作、輸出凸輪和路徑插補）之外，還提供了用于其他技術的功能包，如溫度控制。

功能庫

功能庫提供了標準功能

• 用于集成專用 I/O 模塊（如計數器模塊、通信模塊、AS-Interface）
• 用于擴展系統功能（如閉環控制器）

模塊化用戶功能也可存儲為庫，以便在項目中以標準形式執行。

控制泵往復循環運行的S200 PLC梯形圖程序

 下面的PLC梯形圖程序?qū)崿F(xiàn)泵每五分鐘工作一次，工作五分鐘后，再停五分鐘，循環往復運行。

圖1 泵往復循環工作的PLC梯形圖

        圖1是用S7-200編寫的梯形圖，圖中用一個按鈕做電機運行與停車開關（I 0.0）

動作原理：PLC通電運行的第一個掃描周期，SM0.1=1，使M2.0=0電機不工作，按一下啟動按鈕I0.0，SR觸發器翻轉，M2.0=1，使電機上電運轉。同時使T100上電，延時5分鐘，T100吸合，其常閉點斷開，使電機停轉，T100的常開觸點閉合，使T101上電開始延時，延時5分鐘，T101吸合，其常閉觸點斷開，使T100斷電，T100斷電又使T101斷電，T101斷電其常閉點閉合，使電機又通電運行………………，如此這樣電機運行5分鐘停止5分鐘循環運行。如果此時按一下I0.0，會使SR觸發器翻轉，使M2.0=0，電機停止工作。

• 通訊模塊通過點對點連接或總線系統進行數據交換

模板的范圍：

• 用于點到點連接的通訊處理器
• 用于連接AS-Interface的通訊處理器
• 用于連接PROFIBUS DP的通訊處理器
• 用于連接PROFIBUS FMS的通訊處理器
• 用于連接工業以態網的通訊處理器

CP 343?2P / CP 343?2

CP 343-2P 通信處理器是 AS-Interface 主站，用于 SIMATIC S7-300 和 ET 200M 分布式 I/O 站，具有用戶友好的參數設置選項。

CP 343-2 該模塊的基本型號。

CP 343-2P / CP 343-2 執行以下特性：

• 連接多 62 個 AS-Interface 從站
• 集成模擬值傳輸
• 根據 AS-Interface 規范 V3.0，支持所有 AS-Interface 主站功能
• 通過前面板上的 LED 指示運行狀態以及所連接從站的運行就緒狀況
• 通過前面板上的 LED 進行故障指示（包括 AS-Interface 電壓故障、組態錯誤）。
• SIMATIC S7?300 設計形式的緊湊外殼
• 適合 AS-Interface Power24V（產品版本 V2 / 固件版本 V3.1 及以上）和標準 AS-Interface（采用 30 V 電壓）
• 另外對于 CP 343-2P：支持通過 STEP7 V5.2 及以上版本組態 AS-Interface 網絡

設計

CP 343-2P / CP 343-2 就像 I/O 模塊那樣與 S7-300 相連。它具有：

• 兩個連接端子用于直接連接 AS-Interface 電纜
• 前面板上的 LED 指示燈用于顯示所有連接且處于激活狀態的從站的運行狀態和運行就緒情況
• 按鈕用于切換主站操作狀態并將 AS-Interface 從站的現有實際組態用作目標組態

功能

CP 343-2P/CP 343-2 支持?jǐn)U展 AS-Interface 規范 V3.0 的所有規定功能。

CP 343-2P / CP 343-2 各占用 SIMATIC S7-300 的 I/O 地址區域中的 16 字節。標準從站和 A 從站的數字量 I/O 數據保存在此區域中。B 從站的數字量 I/O 數據以及模擬量 I/O 數據可通過用于讀/寫數據記錄的 S7 系統功能來訪問。

• 用于簡單、方便地連接傳感器和執行器
• 當更換模塊時可保留接線
• 更換模塊時通過編碼避免發生模塊類型錯誤

SIMATIC S7 I/O 模塊與傳感器/執行器之間的接線是關系成本高低、配置、控制柜加工、購置和維修方便性的關鍵因素。

通過 SIMATIC TOP connect 系統電纜連接技術，可簡便而快速地建立 SIMATIC S7-300/400 的可靠連接。

使用 TIA Selection Tool，只需點擊鼠標，即可組態從 SIMATIC S7 模塊到 I/O 的連接。程序會自動檢查合理性，并生成所選連接組件的部件列表，隨后就可以在西門子工業產品網上商城中進行訂購。

兩種布線形式可用于十分廣泛的控制柜設計：

模塊化連接

單獨插入每個組件。

該系統包括：

• 前連接器模塊
• 連接電纜
• 連接模塊，分為以下三種：基本模塊、信號模塊、功能模塊。

從而可以幾乎排除連接錯誤，并將安裝費用降到低?？上到y(tǒng)性地連接 SIMATIC 系統。電纜按米銷售，并且電纜經過預組裝或者可方便地進行組裝，從而顯著降低連接電纜的組裝開銷。

完全模塊化連接設計（以 16 通道為例）

柔性連接

包括：

• 前連接器采用螺釘式或壓接式觸點
• 單芯前連接器
• 單芯線符合 UL/CSA 標準。

藍色單芯線上有編號，分別連接到控制柜內的各個元件上。單芯線上的編號與前連接器的針腳編號對應。

與常規單一布線方式相比，組裝成本節約 50%，因?yàn)楣潭ǜ鱾€(gè)線芯時，已在接頭上對它們進行過檢查。

因此，無需對每個模塊多達兩倍的 46 個線芯進行復雜的預組裝。
